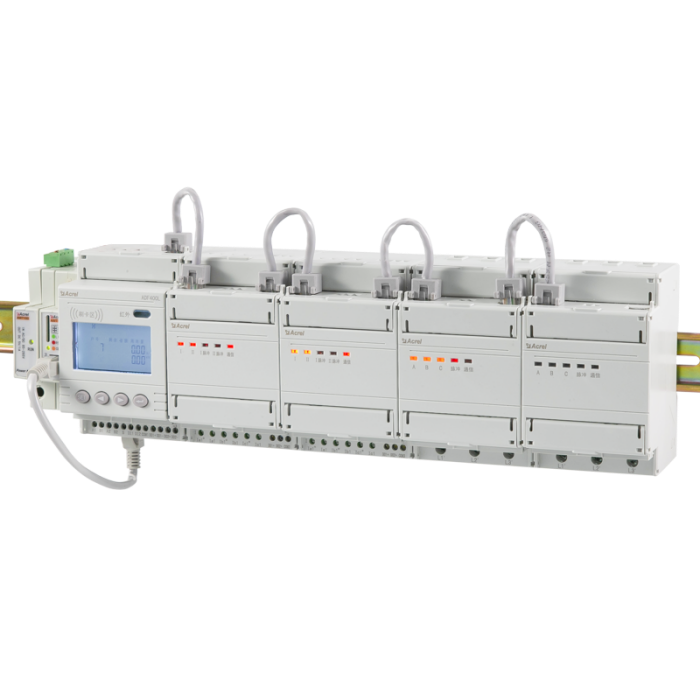

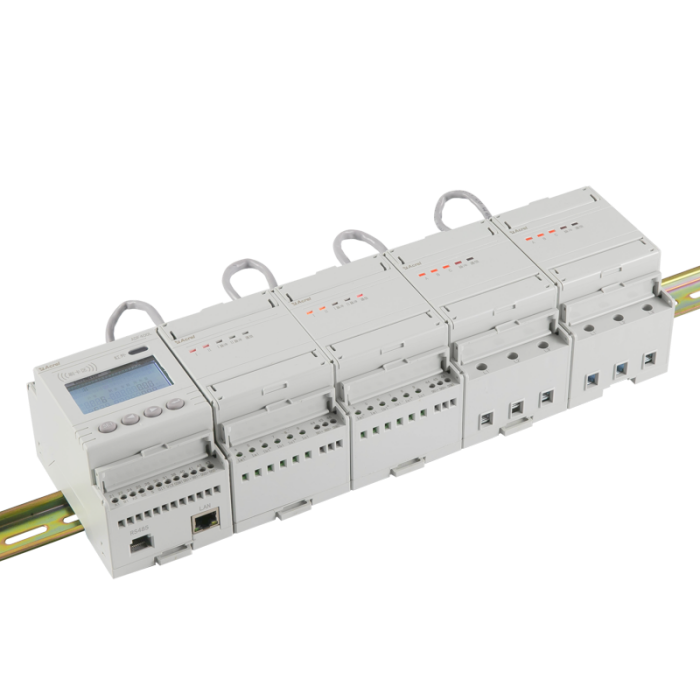

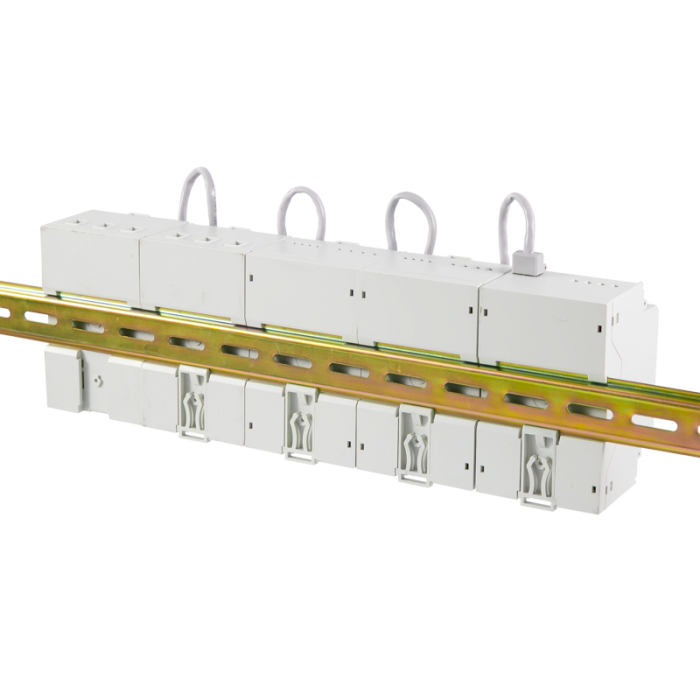

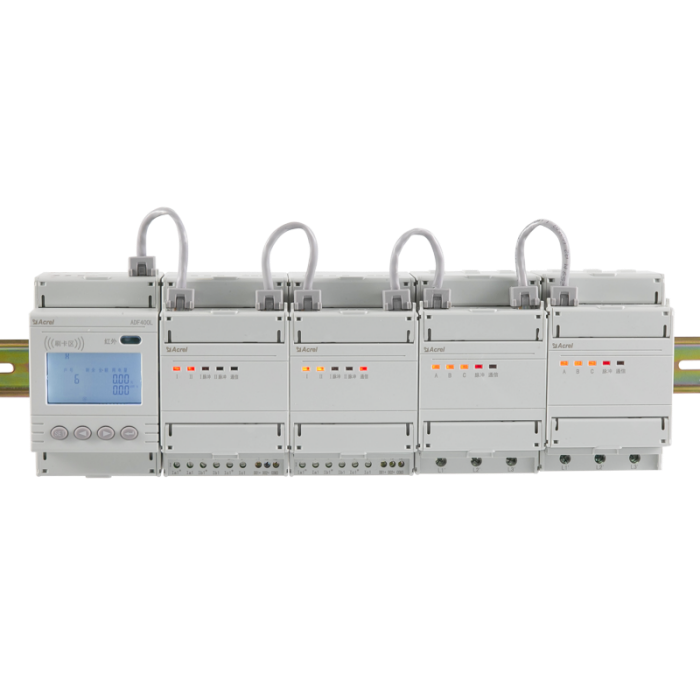

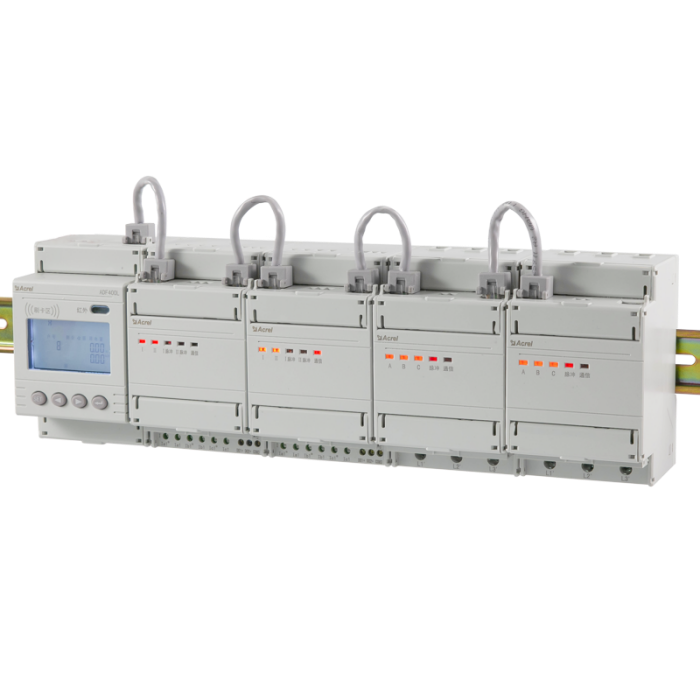

ADF400L Medidor de Energía Prepago Multicircuitos en Carril Din

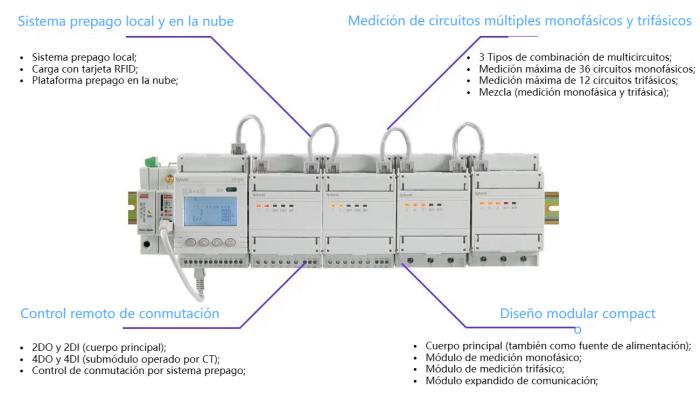

Características principales：
• Aplicación: Prepago y Postpago (Ver sobre la Solución Prepago Acrel);
• Monitoreo: Hasta 36 Circuitos Monofásicos o 12 Circuitos Trifásicos o Mixtos;
• Tensión nominal: 3x220/380V (50Hz);
• Corriente nominal: 80A AC (conexión directa); 3x1(6)A AC (a través de CT);
• Comunicación (Cuerpo principal): RS485 (MODBUS-RTU); Ethernet; Infrarrojo;
• Comunicación (ampliada): 4G; Wifi; lora;
• Control remoto: DO&DI;
• Estándar y certificado: CE;
- Detalles
- Parámetros
- Documentos
1. General：
El medidor de energía multiusuario de la serie ADF400L puede lograr hasta 12 mediciones de acceso directo trifásico o 36 monofásicos a través de una combinación de módulos, o 12 mediciones de acceso a inductores trifásicos, o una combinación de acceso directo y acceso al transformador. Esta serie de medidores de energía eléctrica es la preferida por comunidades, escuelas, empresas, etc. debido a su alta precisión, instalación centralizada, administración centralizada, alta flexibilidad de instalación y no interferencia. Esta serie de medidores admite funciones de prepago.

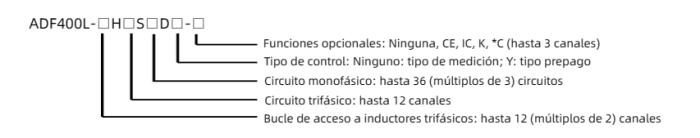

2. Selección de modelo:
3. Funciones:
4. Dimensión：

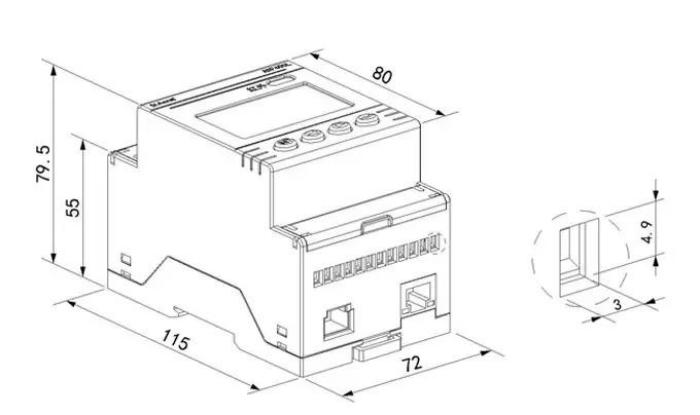

Dimensión de cuerpo principal:

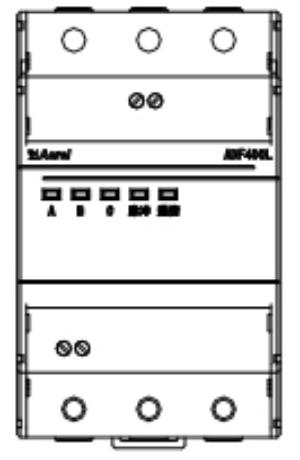

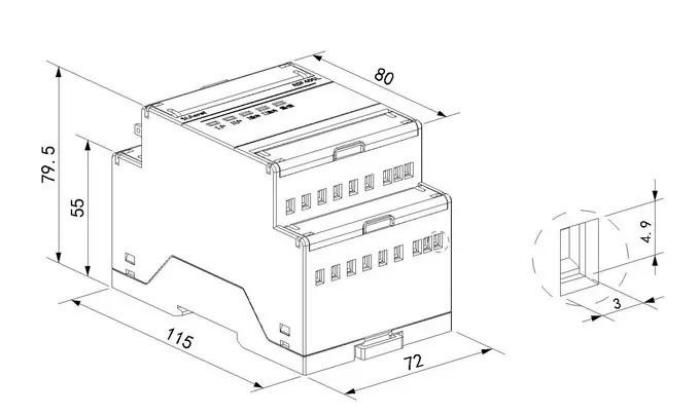

Dimensión del módulo de accesodirecto:

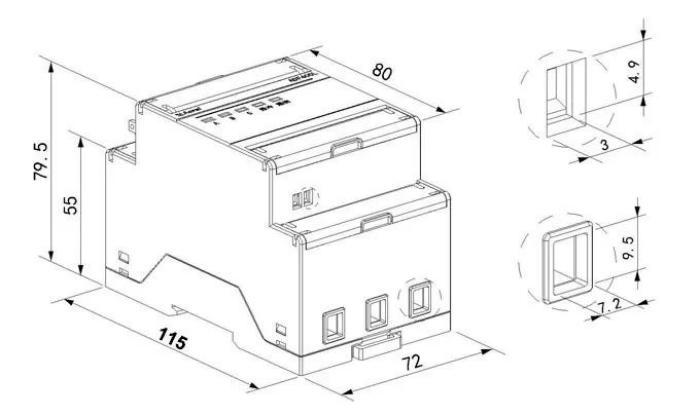

Dimensión del módulo de acceso secundario:
5. Funciones de módulos:

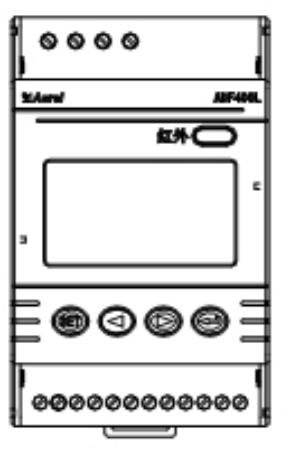

Módulo principal：
1. Fuente de alimentación trifásica de 3*220/380V para proporcionar energía de funcionamiento al módulo de medición posterior;
2. Interfaz hombre-máquina: LCD y programación de botones;
3. Comunicación por infrarrojos;
4. Deslizar la tarjeta RF (función IC);
5. 2 comunicaciones de red RS485 (*función C);
6. Comunicación RS485 para el módulo inalámbrico extendido No.3 (modo de conexión RJ45);
7. Hasta 2DI/2DO (función K);
8. Hasta 1 comunicación Ethernet (función CE);
Módulo de medición de accesodirecto:
1. Puede realizar mediciones trifásicas de 1 canal 3*10(80)A o mediciones monofásicas de 3 canales 10(80) A;
2. 1 Canal de salida de impulsos de energía eléctrica activa;
3. Indicación LED de estado trifásico de trabajo, pulso y estado de comunicación;

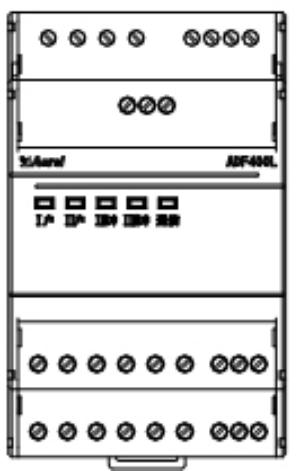

Módulo de medición de acceso secundario:
1. Puede realizar mediciones trifásicas de 2 canales 3*1 (6) A;
2. 2 Canales de salida de impulsos de energía activa;
3. 2 Canales de Indicación LED de estado trifásico de trabajo, pulso y estado de comunicación;
4. Funciones máximas 2DI/4DO, DI activa (función K);
6. Alambrado:

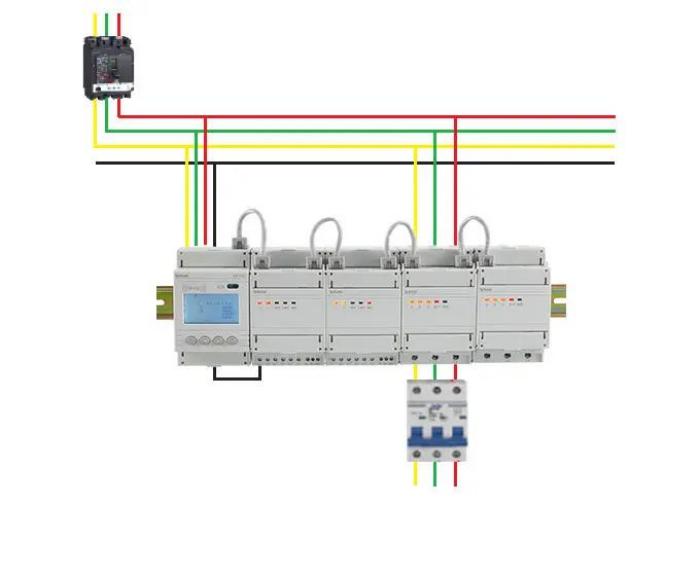

Conexiónconmódulos de accesodirecto:

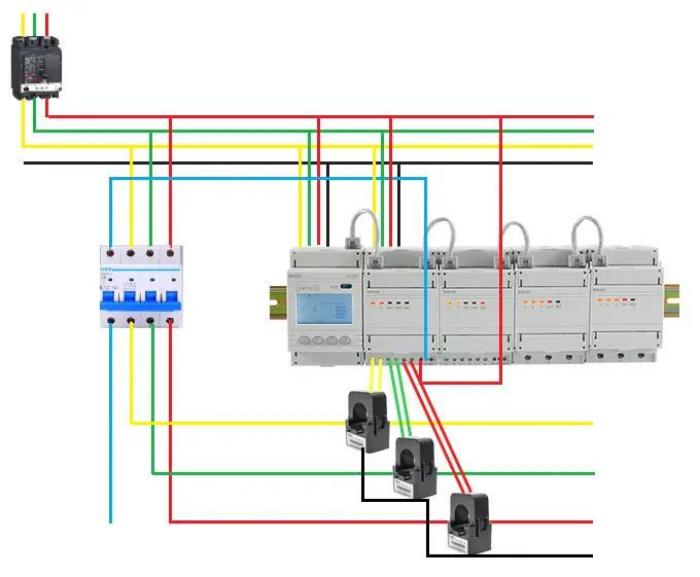

Conexiónconmódulos de acceso secundario:

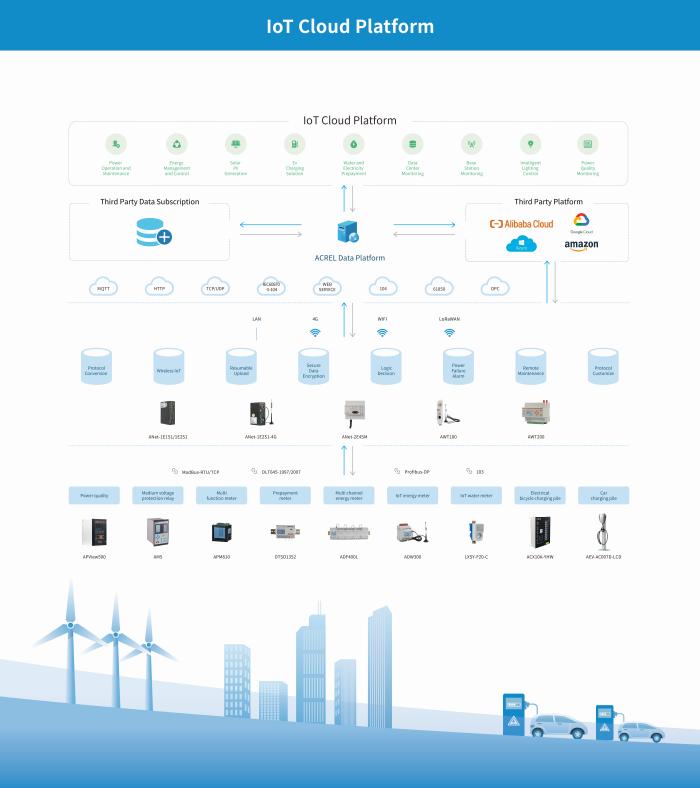

7. La Red:
