EMS-IDC Sistema de Gestión de Eficiencia Energética en Centros de Datos

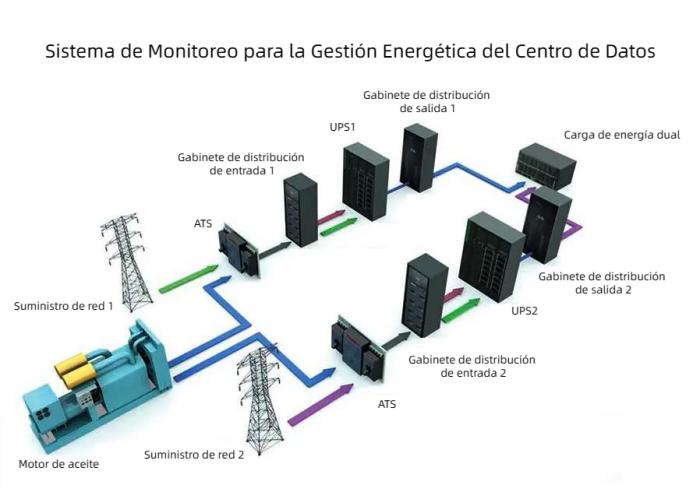

El EMS-IDC sistema de gestión de eficiencia energética del centro de datos crea monitoreo en tiempo real basado en sistemas de distribución de alto, medio y bajo voltaje, generadores diésel, UPS y monitoreo de energía, análisis PUE y monitoreo de bucle dinámico basado en la adquisición de datos del sistema de distribución terminal para ayudar a los administradores de centros de datos a comprender el funcionamiento energético del centro de datos y centrarse en la seguridad eléctrica y contra incendios. Alerta oportuna de anomalías para garantizar el funcionamiento estable y confiable de los centros de datos.

Aplicación:

Aplicable a Centros de Datos de Operadores, Bancos, Nuevos Medios y Empresas de Internet.

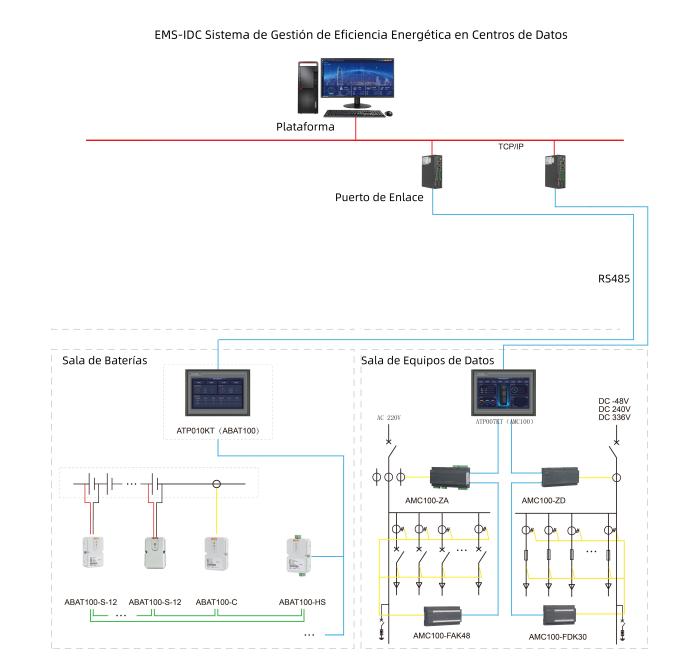

Estructura:

Función principal:

①Módulos de monitoreo independientes de circuitos de línea entrante y de línea saliente.

②Puede medir hasta 2 circuitos de línea entrantes y hasta 192 circuitos de línea salientes: corriente, voltaje, potencia, energía y calidad de la energía.

③Monitoreo y visualización centralizados de datos mediante HMI y los datos se cargan al sistema de monitoreo de energía y medio ambiente a través de RS485.

④Para sistemas de alto voltaje DC de 240V o 336V, se puede agregar un módulo de monitoreo de aislamiento para monitorear la resistencia de aislamiento de tierra del bus principal.

⑤Fuente de alimentación DC24V para pantalla táctil y módulo de monitoreo de línea saliente (fuente de alimentación desde la salida del módulo principal).

⑥Comunicación: dispositivo de monitoreo por RS485, pantalla táctil por RS485 o RJ45.

⑦Certificado: CE;

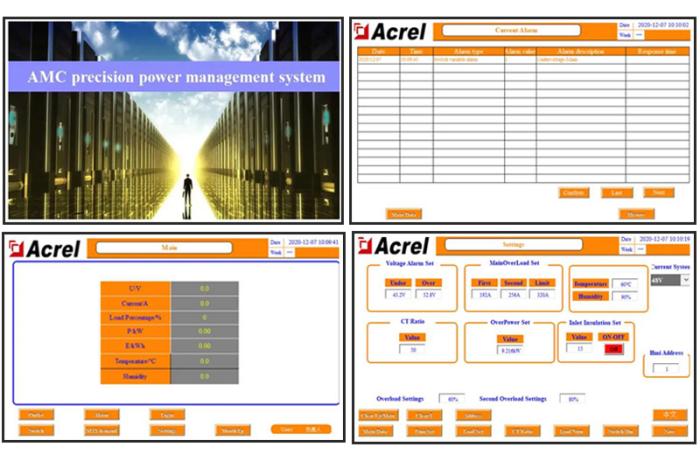

Interfaz hombre-máquina：

Selección de productos:

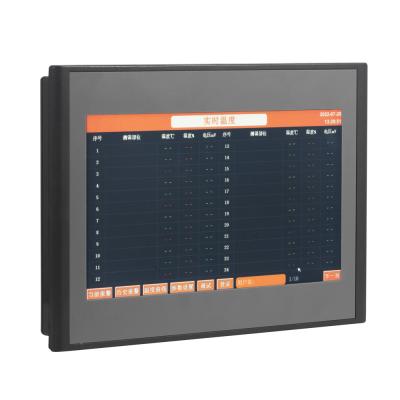

①ATP007kt ATP010kt HMI		• Pantalla táctil de 7 o 10 pulgadas; • Monitoreo y visualización en tiempo real de voltaje, corriente, potencia, energía, calidad de la energía, estado del interruptor, curva de onda, etc. de la barra colectora; • La alarma del dispositivo de monitoreo, la comunicación y otros parámetros se pueden configurar en la pantalla; • 2 RS485 y 1 Ethernet, y los datos se pueden cargar mediante RS485 o RJ45;

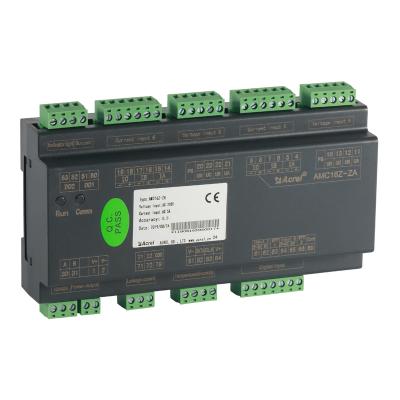

②AMC16Z-ZA AC Módulo de monitoreo de línea entrante		• Diseñado específicamente para la gestión del suministro de energía del servidor en el centro de datos; • Entrada trifásica de 2 canales independiente A+B; • U, I, P, Q, S, PF, kWh, kvarh; • 2°-63° armónico;
③AMC16Z-ZD DC Módulo de monitoreo de línea entrante		• DIN 35mm; • Medida: Circuitos independientes A+B, 6DI 2DO,1 temp. y humedad; • Con fuente de alimentación de salida DC 24V para módulo de línea de salida y pantalla táctil; • Comunicación: RS485 modbus RTU;

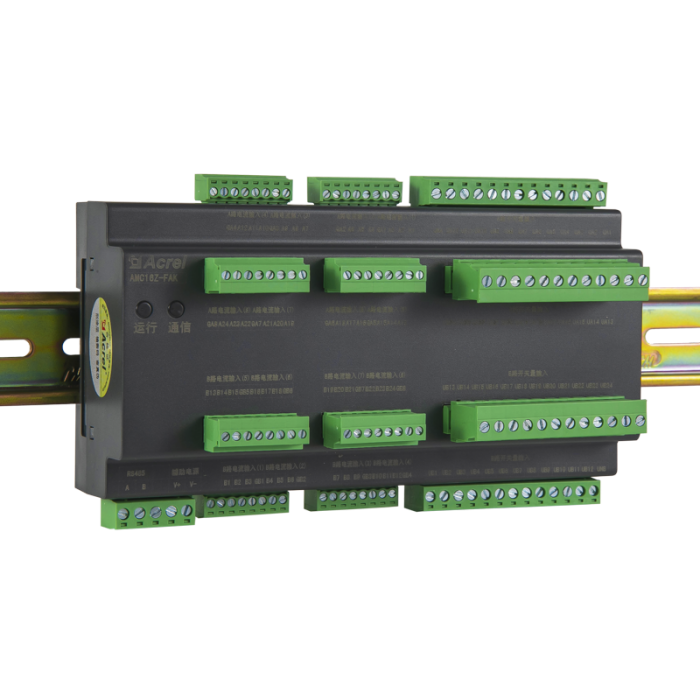

④AMC16Z-FAK24/48 AC Módulo de monitoreo de línea saliente		• Diseñado específicamente para la gestión del suministro de energía del servidor en el centro de datos; • A+B independientes 24 circuitos (48 en total); • U, I, P, Q, S, PF, kWh, kvarh; • 2°-31° armónico; • kWh Clase 0.5; • DIN 35mm
④AMC16Z-FAK24/48 DC Módulo de monitoreo de línea saliente		• DIN 35mm; • Puede medir hasta 24/48DCcircuitos de línea saliente; • Fuente de alimentación DC24V; • Comunicación: RS485 modbus RTU;

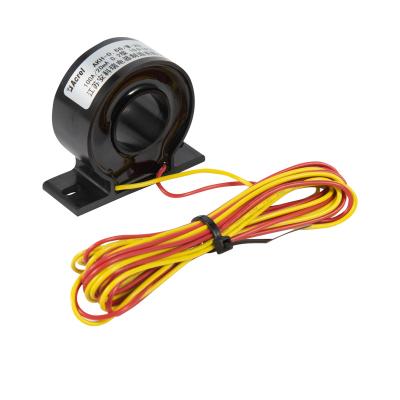

⑤AKH-0.66/W AC Transformador de corriente de línea saliente		• Relación actual: 100A/50mA; • Especificación común: 100A/50mA;

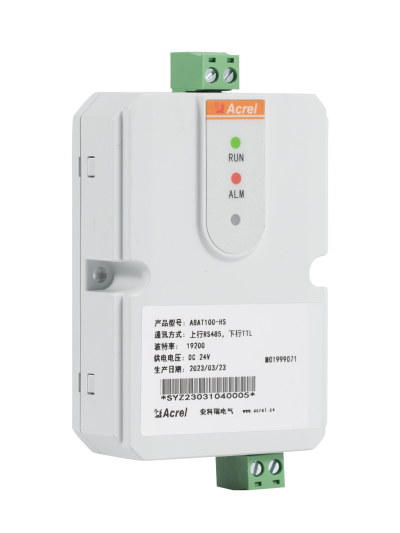

⑥ABAT100-HS Módulo colector		• Entrada DC24V, una para gestionar un grupo de baterías, hasta 120 baterías en un grupo.

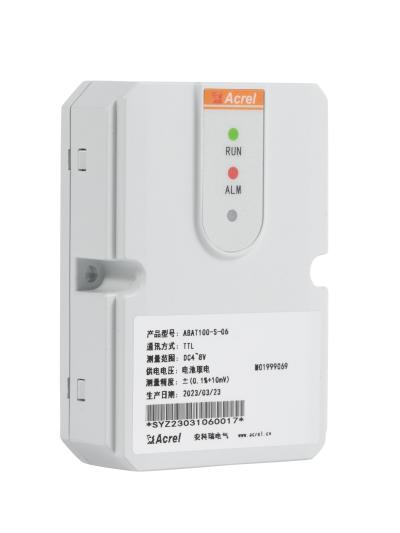

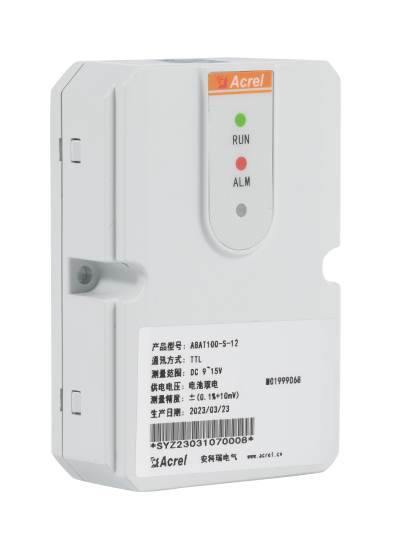

⑦ABAT100-S Módulo de monitoreo de batería única		• Monitoree una batería de 2V/6V/12V, monitoree el voltaje de la batería, la resistencia interna y la temperatura del terminal negativo.
⑧ABAT100-C módulo de monitoreo de batería		• Monitoree una corriente de carga/descarga con una temperatura ambiente con un rango de corriente máximo de 1000A.

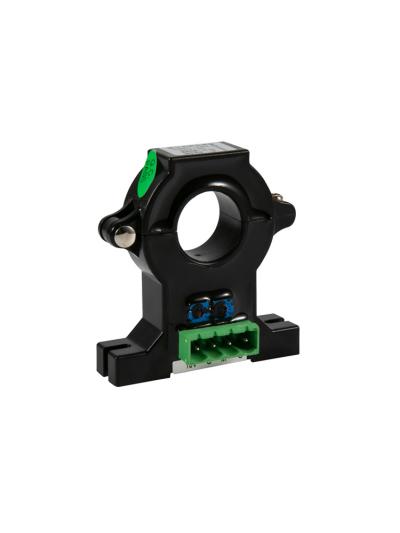

⑨AHKC-E Sensor Hall		Medición： AC, DC, pulsos y otras corrientes complejas
