Solución de Monitoreo de Ductos de Barras

El sistema de medición de temperatura del conducto bus puede resolver el problema de la medición segura de la temperatura y la medición precisa de la temperatura del electroducto. El dispositivo se utiliza principalmente en el sistema de monitoreo de temperatura en línea de conectores de barras densamente aislados en diversos campos.

Aplicación:

Fábrica, edificio alto, sala de datos, etc.

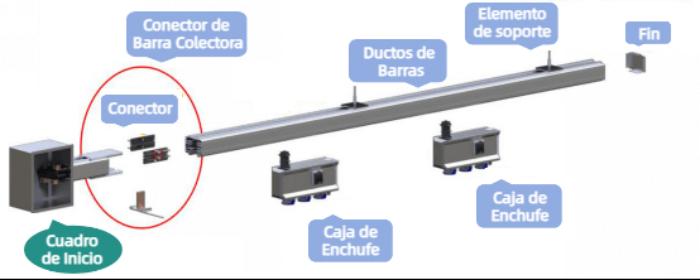

Estructura:

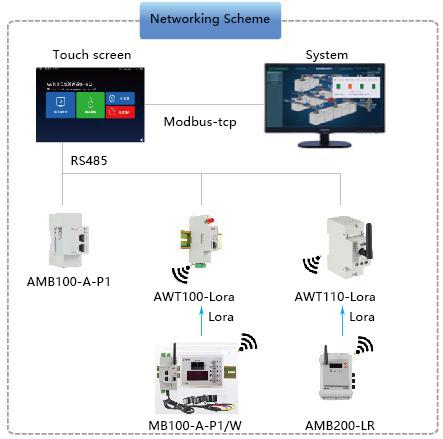

AMB1XX/2XX Esquema de red:

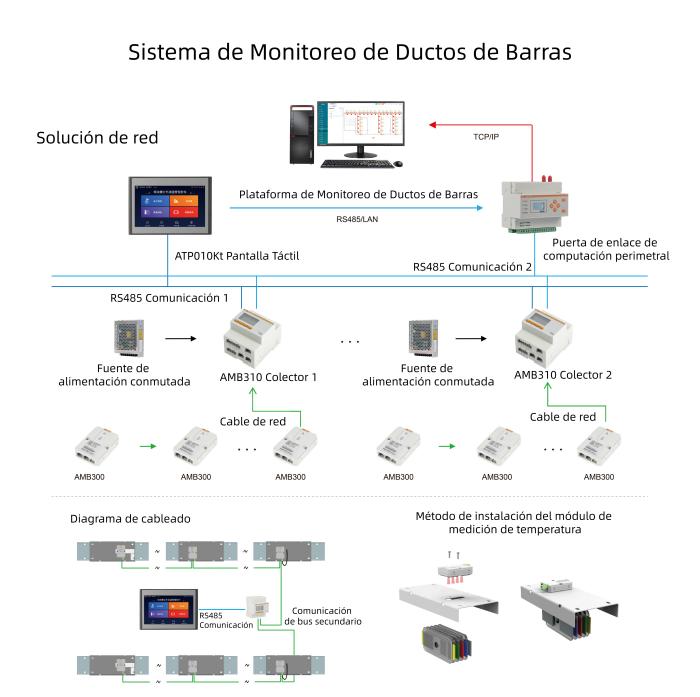

AMB3XX Esquema de red:

Funciones principales:

①AMB100 o AMB110 generalmente se instala en la caja de inicio de la barra colectora y en la caja enchufable;

②Medición: Tensión de barraAC oDC, corriente, armónicos y otros parámetros;

③Realizar monitoreo de temperatura de la interfaz del enchufe de la barra colectora;

④AMB200 generalmente se instala en el conector de la densa barra colectora deAC y puede monitorear la temperatura y humedad en el conector;

⑤Comunicación: LoRa o RS485;

⑥AMB300 y AMB310 módulos de medición de temperatura por infrarrojos;

Selección de productos:

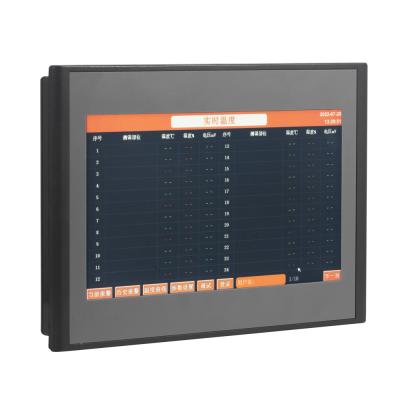

①ATP007kt/ATP010kt HMI		• Pantalla táctil de 7 o 10 pulgadas; • Monitoreo y visualización en tiempo real de voltaje, corriente, potencia, energía, calidad de la energía, estado del interruptor, curva de onda, etc. de la barra colectora; • La alarma del dispositivo de monitoreo, la comunicación y otros parámetros se pueden configurar en la pantalla; • 2 RS485 y 1 Ethernet, y los datos se pueden cargar mediante RS485 o RJ45;

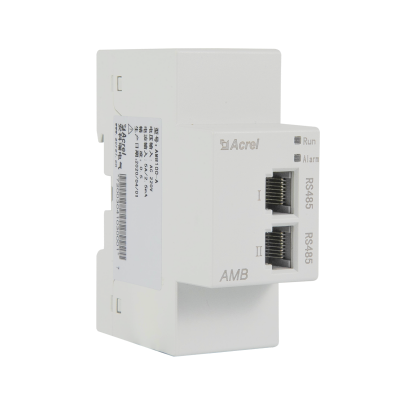

②AMB100-A-P1/AMB110-A-P1 AC Monitoreo de parámetros eléctricos de ductos de barras		• Instalación: Carril DIN 35mm; • Medida: Parámetros eléctricos trifásicos, 2DI2DO, 8/4 temperatura, 1 corriente de fuga, 1 temperatura y humedad; • Comunicación: interfaz RJ45 tipo salida 1 en 1 (protocolo Modbus);

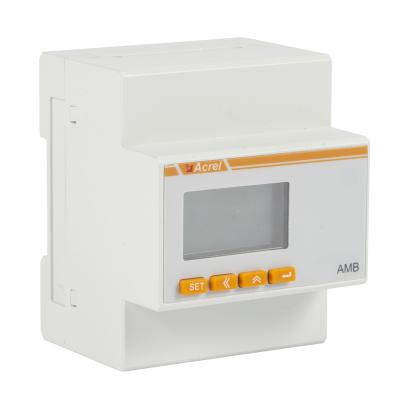

③AMB100-D-P1/AMB110-D-P1 DC Monitoreo de parámetros eléctricos de ductos de barras		• Instalación: Carril DIN 35mm; • Medida:1/3 parámetros eléctricos de circuitos DC, 4DI2DO,8/4 temperatura, 1 corriente de fuga, 1 temperatura y humedad; • Salida de ±12V para alimentar el sensor de corriente Hall; • Comunicación: interfaz RJ45 tipo salida 1 en 1 (protocolo Modbus);

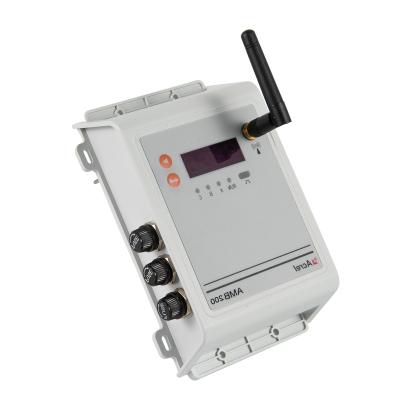

④AMB200-LR/AMB200-C Módulo de medición de temperatura de ductos de barras de baja tensión		• Instalación: Fijada en la tapa de la conexión del embarrado; • Medición de temperatura de contacto, medición y visualización de temperatura de 4 barras colectoras de AC; • Comunicación: RS485 o LoRa;

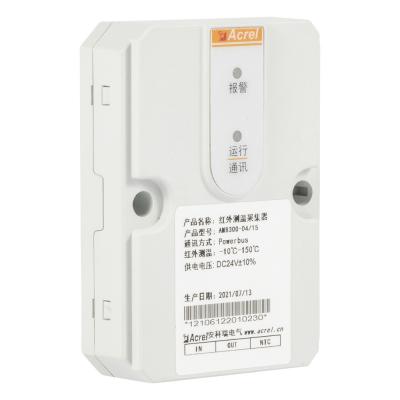

⑤AMB300 Módulo de medición de temperatura por infrarrojos		• Comunicación de dos buses, detección en línea en tiempo real de una temperatura de matriz a gran escala. Debe usarse con un colector de medición de temperatura por infrarrojos y alimentarse del colector.
⑥AMB310 Colector de medición de temperatura por infrarrojos		• 2 canales de comunicación de dos buses de enlace descendente, se pueden recolectar hasta 160 módulos de medición de temperatura por infrarrojos, 2 canales de comunicación RS485 al sistema de monitoreo o pantalla táctil, fuente de alimentación DC24V-30V
