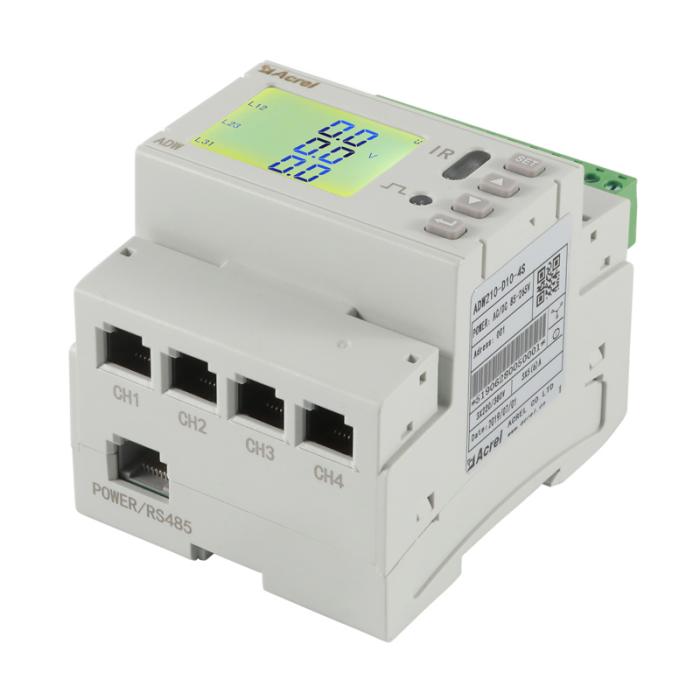

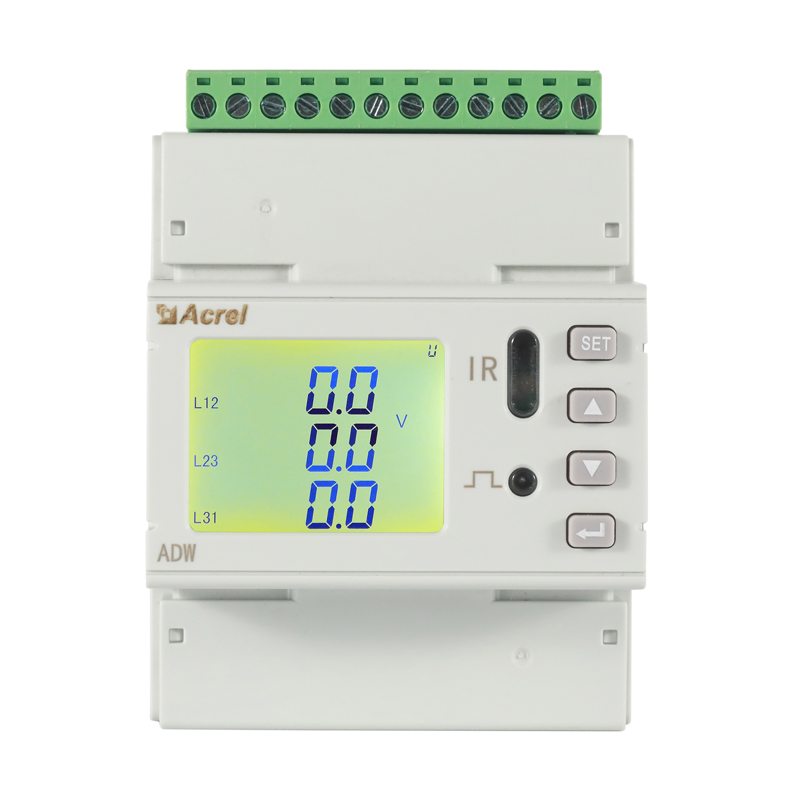

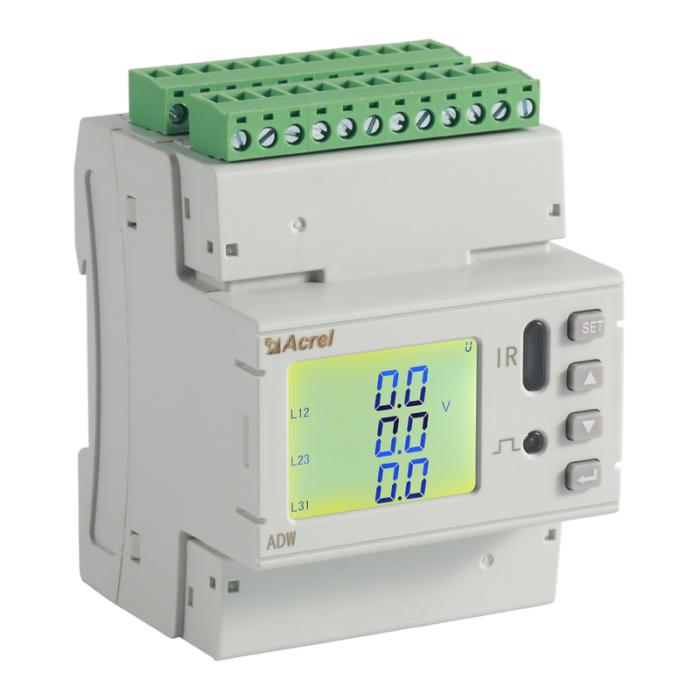

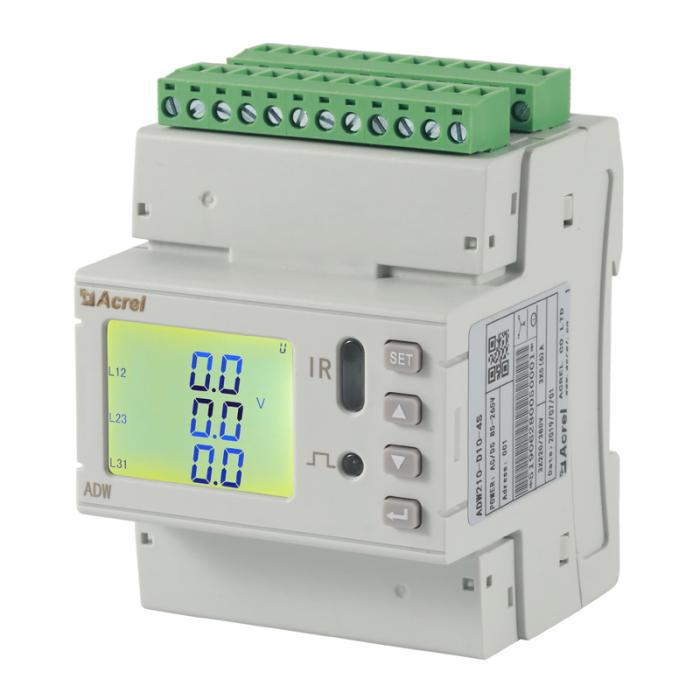

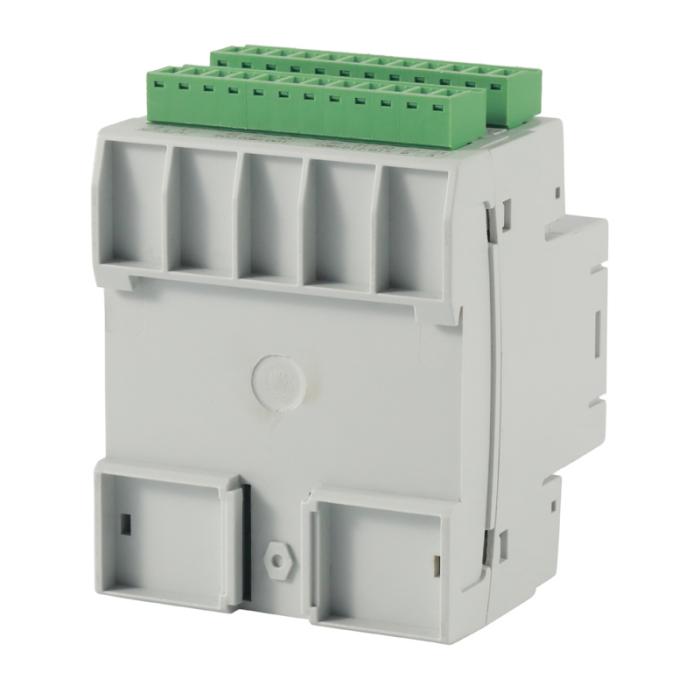

ADW210 IoT Medidor de Energía Multicircuito

Fuente auxiliar

AC/DC 85~265V; consumo de energía≤10VA;

Señal de entrada

Frecuencia

45～65Hz；

Voltaje

Nominal:AC 3×220V/380V;

Sobrecarga: 1.2 veces el valor nominal (continuo); 2 veces el valor nominal/1 segundo;

Consumo de energía: ≤0.5VA (cada canal);

Corriente

Nominal:AC 5A, 100A, 400A, 600A; (contransformador abierto externo)

Sobrecarga: 1.2 veces el valor nominal (continuo); 10 veces el valor nominal/1 segundo;

Consumo de energía: ≤0.5VA (cada canal);

Precisión de la medición

Frecuencia 0.05 Hz, nivel de tensión y corriente 0.5, nivel de energía activa 1, nivel de energía reactiva 2;

2-31 veces armónico, precisión: ±1%;

Función

Salida de pulso

Modo de salida: pulso de optoacoplador de colector abierto;

Comunicación

Interfaz RS485, protocolo Modbus-RTU, velocidad en baudios 1200~38400;

Interruptor

Entrada

Entrada de contacto seco, fuente de alimentación incorporada;

Salida

Modo de salida: relé de salida de contacto normalmente abierto;

Capacidad de contacto:AC 250V/3A, DC 30V/3A;

Seguridad

Tensión soportada a frecuencia industrial

>AC 2kV/1min；

Resistencia de aislamiento

Los terminales de entrada y salida son >100MΩ con respecto al chasis;

Ambiente

Temperatura de trabajo: -20℃ ~ +60℃;

Temperatura de almacenamiento: -40℃ ~ +70℃;

Humedad relativa: ≤95%, sin condensación;

Altitud: ≤2500m;

Compatibilidad electromagnética

Mejor que el nivel 3;

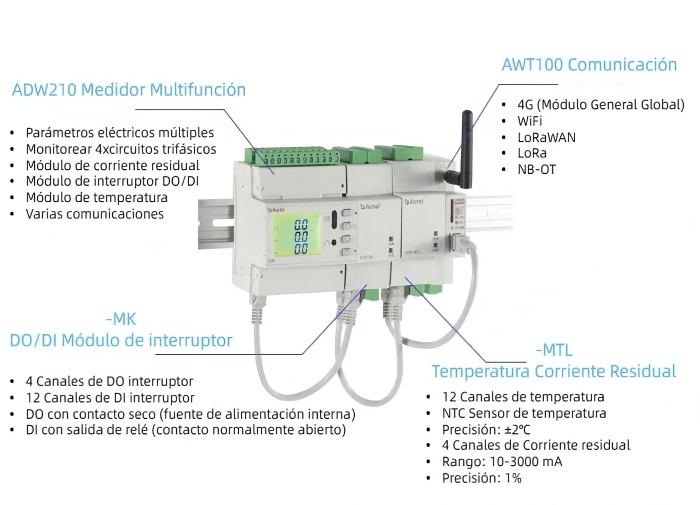

Módulo de valor de conmutación

Fuente de alimentación

Interfaz RJ45, DC12V, consumo de energía ≤1W;

Comunicación

Interfaz RJ45, protocolo Modbus-RTU; (comunicación con el cuerpo principal)

Entrada de valor de conmutación

Entrada de contacto seco, fuente de alimentación incorporada;

Salida de valor de conmutación

Modo de salida: relé de salida de contacto normalmente abierto;

Capacidad de contacto: AC 250V/3A DC 30V/3A;

Módulo de fuga de medición de temperatura

Fuente de alimentación

Interfaz RJ45, DC12V, consumo de energía ≤1W

Comunicación

Interfaz RJ45, protocolo Modbus-RTU; (comunicación con el cuerpo principal)

Medición de temperatura

Sensor de temperatura NTC estándar, rango de medición -20~100℃;

Medición de fugas

El transformador de corriente residual está conectado, el rango de medición es de 10 ~ 3000 mA;

Precisión de la medición

Temperatura ±2℃, nivel de fuga 1;
