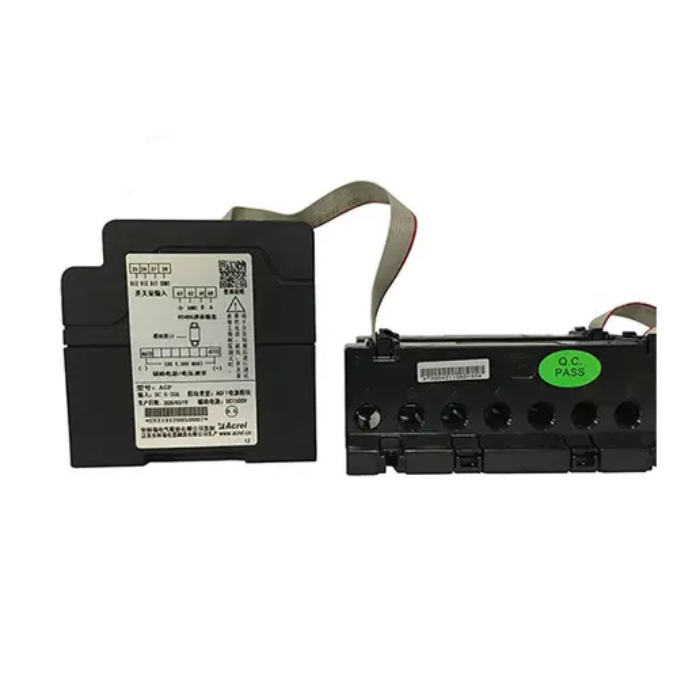

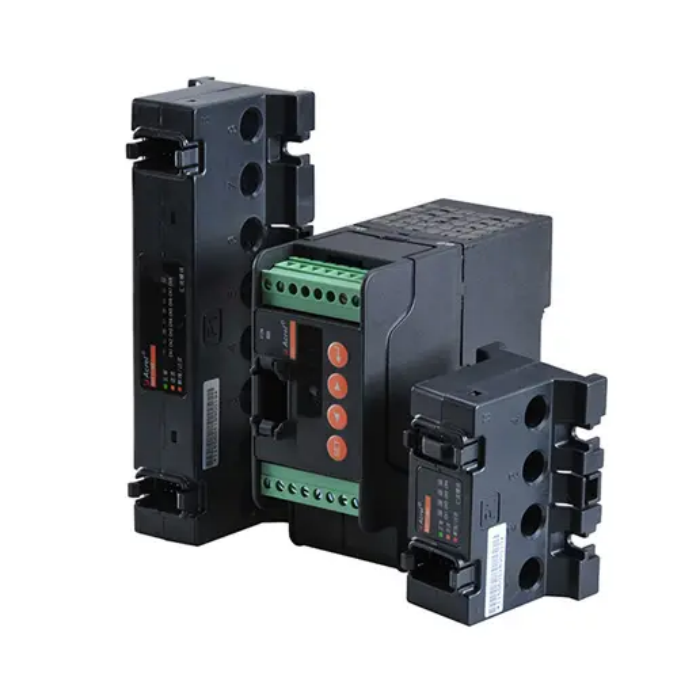

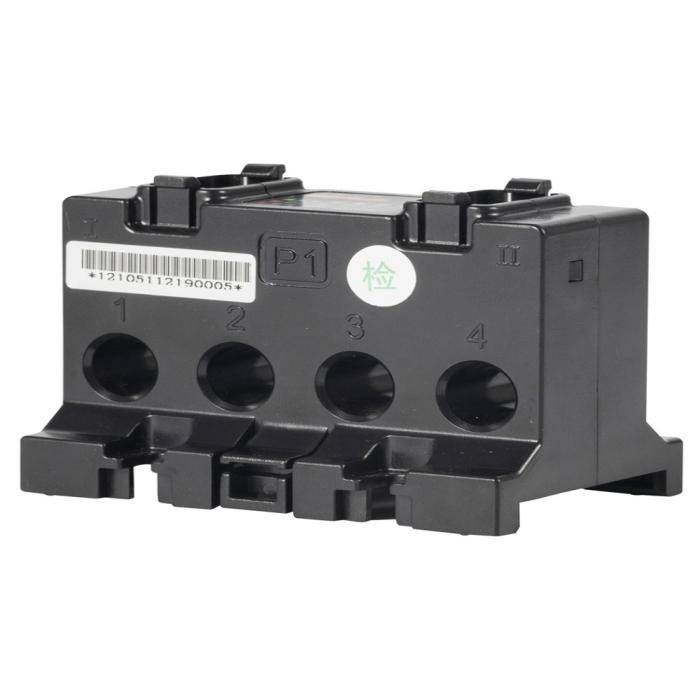

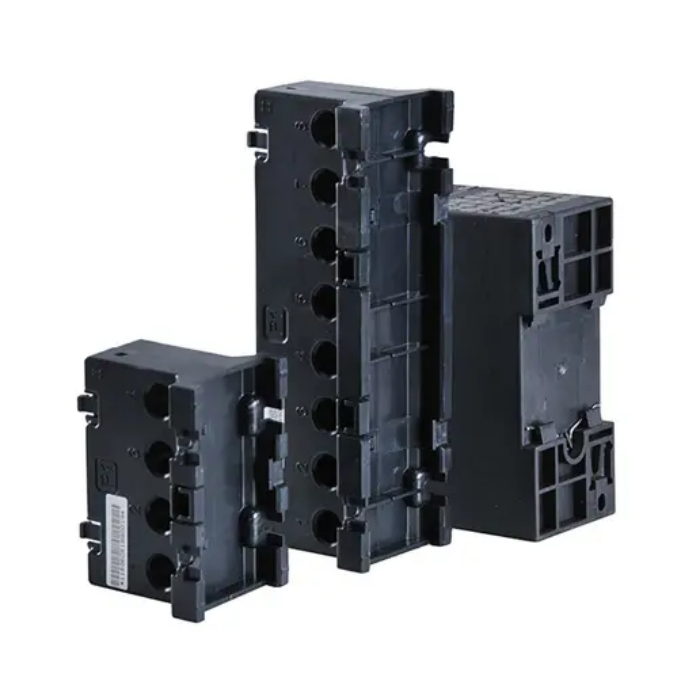

AGF-MXXT Dispositivo de monitoreo de múltiples DC circuitos para caja combinadora fotovoltaica
Características principales：
● Medición: CorrienteDC de hasta 24 Circuitos (con Sensores Hall); El rango de medición de voltaje para la barra colectora es de hasta 1.5 kVDC;
● Comunicación: RS485(MODBUS-RTU);
● Aplicación: Combinado con una caja combinadora fotovoltaica para monitoreo de circuitos múltiples de DC;
● Monitoreo de temperatura: temperatura interna de la caja combinadora fotovoltaica;
● Función DI: Entrada digital de 3 canales;
● Fuente de alimentación: 1000VDC o 1500VDC;
● Estándar y certificado: CE; LVD; EMC;
- Detalles
- Parámetros
- Documentos
1.General：
El dispositivo perforado de adquisición de confluencia fotovoltaica AGF-T está especialmente diseñado para cajas combinadoras fotovoltaicas inteligentes. Se utiliza para monitorear el estado operativo de los paneles en conjuntos fotovoltaicos, medición de corriente de cadena, detectar el estado de los dispositivos contra rayos en la caja combinadora y estado del disyuntor deDC. El dispositivo está equipado con RS485 (Modbus) Puerto de comunicación para transmitir todos los datos al dispositivo maestro.

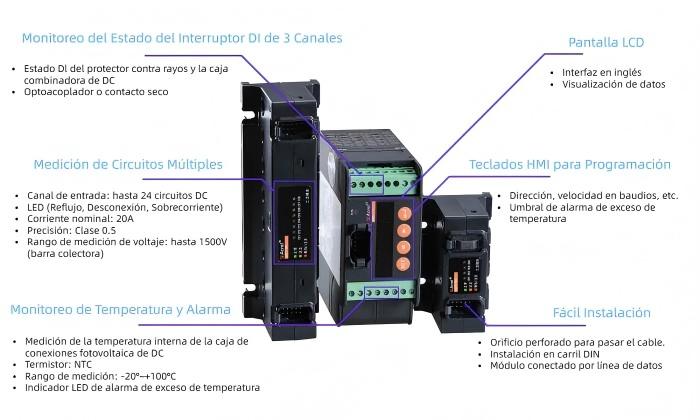

2. Funciones:

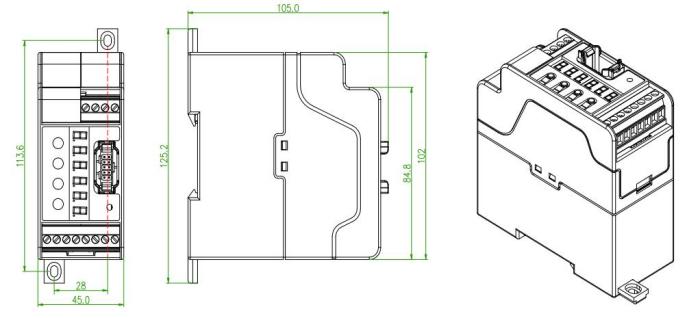

3. Dimensión：

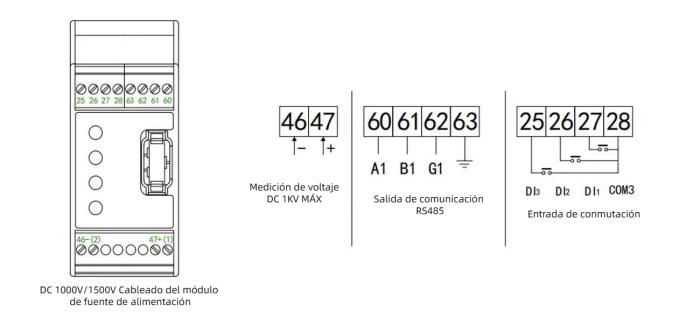

4. Terminales:
5. Instalación:

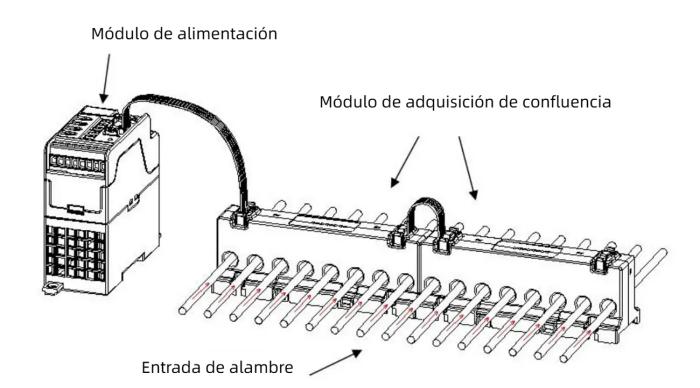

Cableado de cables a través de perforación:

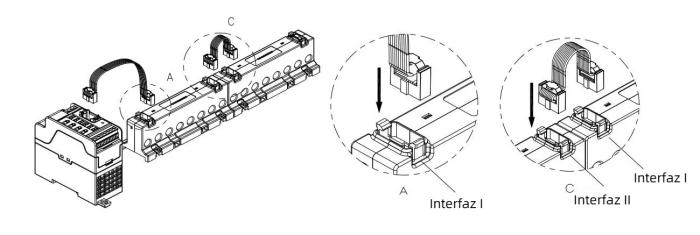

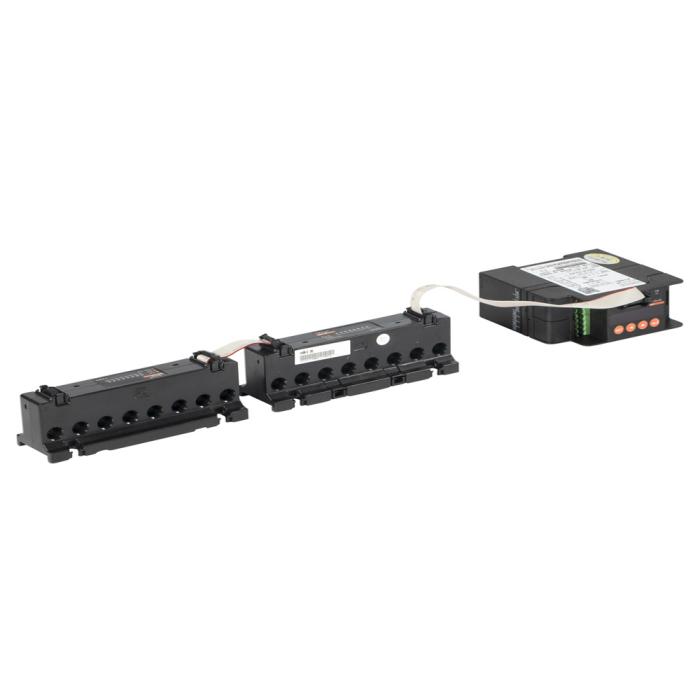

Módulo conectado por línea de datos:

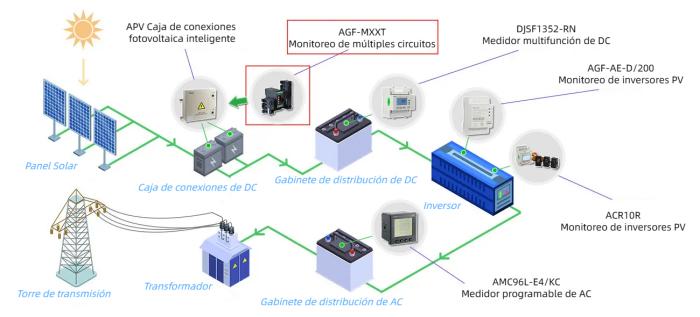

6. La Red:

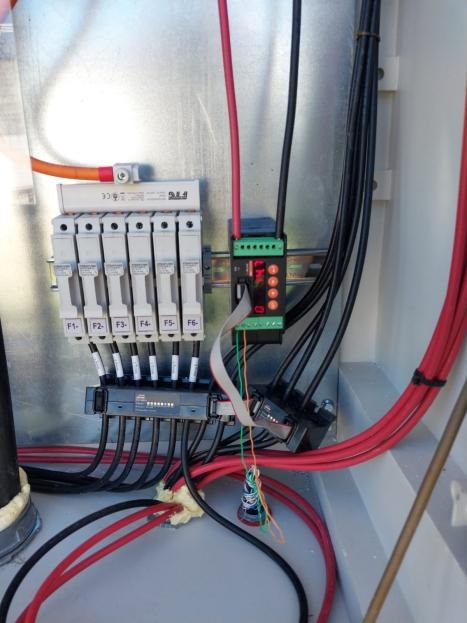

7. Imagen del sitio:
