AHBC-CANB DC Sensor de Corriente de Efecto Hall para Vehículos Eléctricos

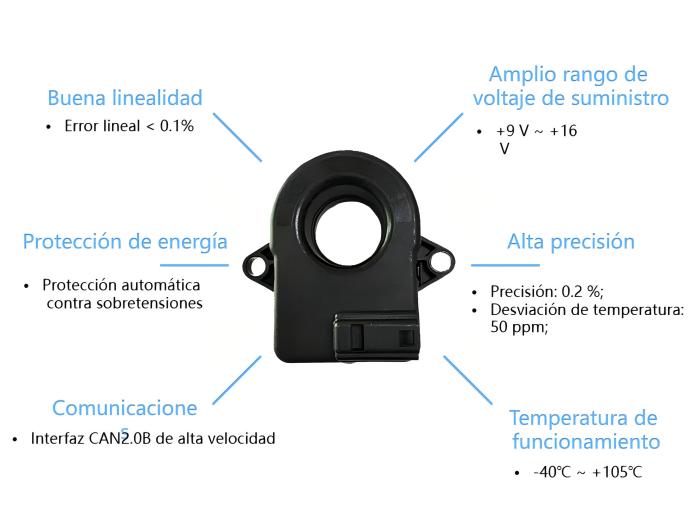

Características principales：
• Error lineal: <0.1%;
• Error de precisión: <0.3%;
• Polarización cero: <10mA;
• Alimentación: +9V ~ +16V;
• Con función de protección de energía;
• Interfaz CAN2.0B de alta velocidad/interfaz RS485;
• Temperatura de funcionamiento: -40℃ a 105℃;
- Detalles
- Parámetros
- Documentos
1.General：
El sensor de potencia AHBC-CANB es un sensor de corriente DC de alta precisión, que se instala principalmente en la barra colectora del paquete de baterías para monitorear la corriente de carga y descarga. AHBC-CANB adopta la tecnología fluxgate, que tiene las ventajas de alta precisión y baja histéresis. La corriente de polarización del punto cero es inferior a 10mA. Debido al uso del principio fluxgate, no hay efecto de histéresis y aún puede mantener una polarización cero baja y características de alta precisión después del impacto de alta corriente de 1000A. Por lo tanto, es especialmente adecuado para el monitoreo de baterías de energía, el monitoreo de corriente de alta precisión y otras aplicaciones, para el sistema de monitoreo y gestión de corriente de batería.
El principio fluxgate tiene una ventaja técnica absoluta en el campo de la medición de alta precisión. La oscilación continua del campo magnético de excitación es equivalente al campo magnético de desmagnetización, minimizando así la histéresis.
2. Aplicación:
• Sistema de gestión de baterías de vehículos eléctricos (BMS);
• Caja de distribución del sistema de baterías de vehículos eléctricos (BDU);
• Caja de distribución de alto voltaje de vehículos eléctricos (PDU);
• Equipo de gestión de energía de baterías de litio industriales;
• Pila de carga;
3. Funciones:

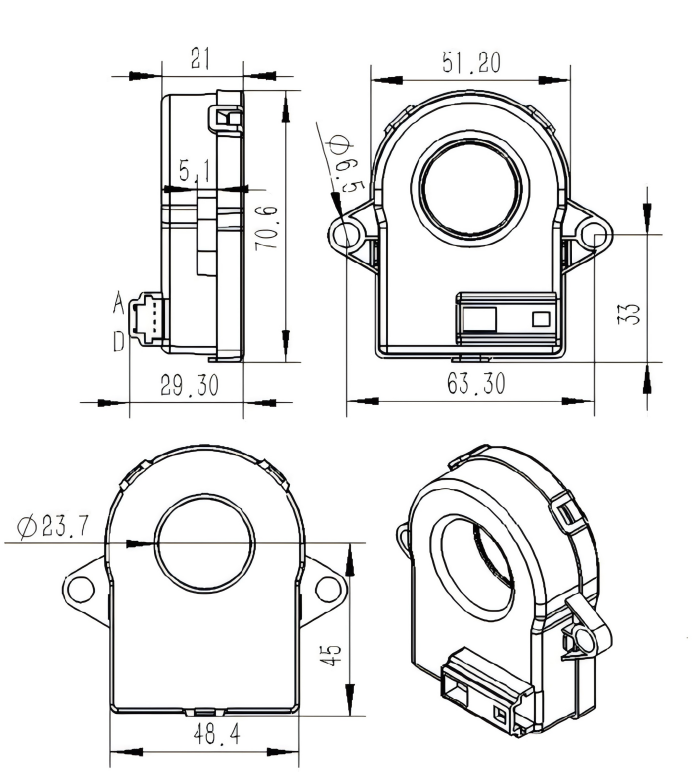

4. Dimensión:
El modelo del conector es Tyco AMP 1473672.

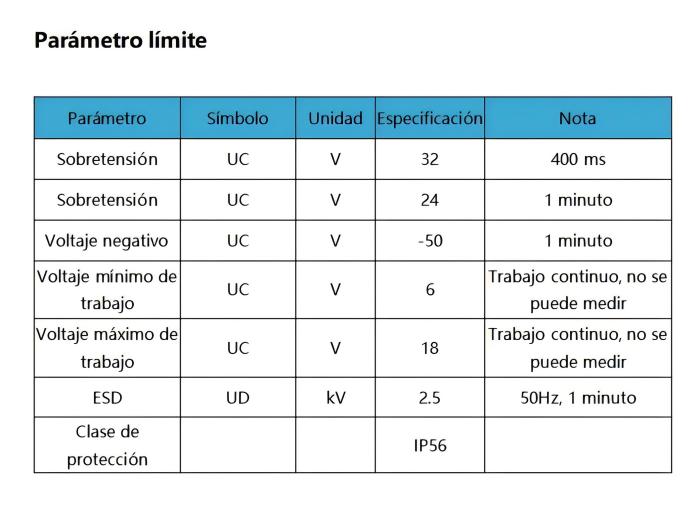

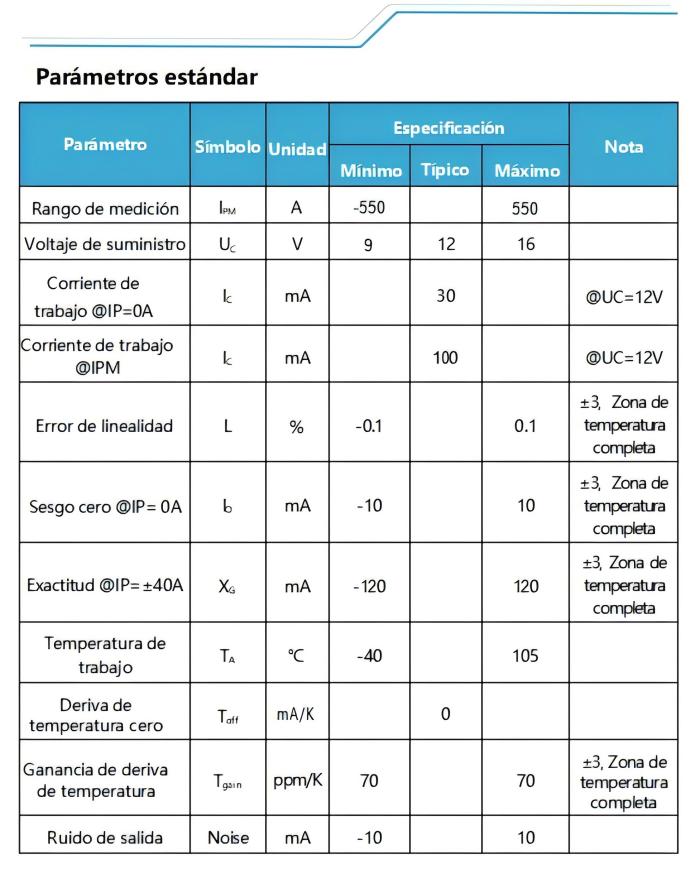

5. Parámetros:

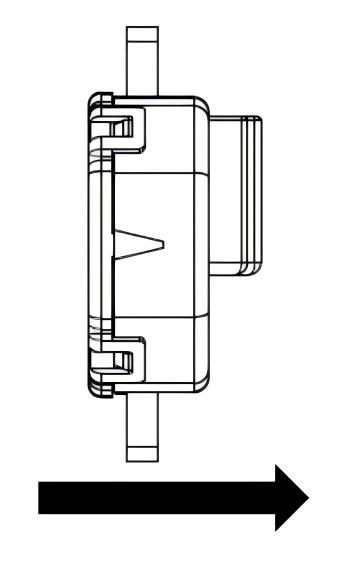

6. Instalaión:
La dirección de la flecha indica la dirección inversa actual.
|
PIN NO |
Función |
|
D |
VCC |
|
C |
GND |
|
B |
CAN_H |
|
A |
CAN_L |
