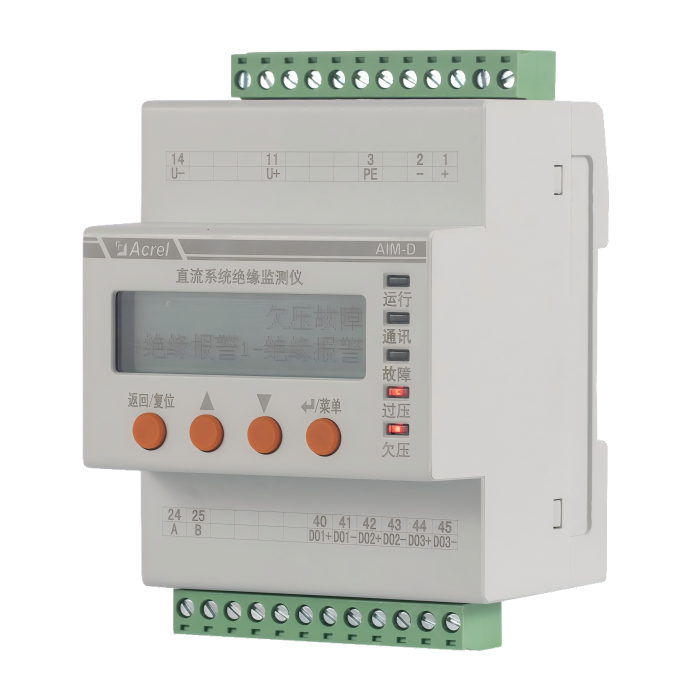

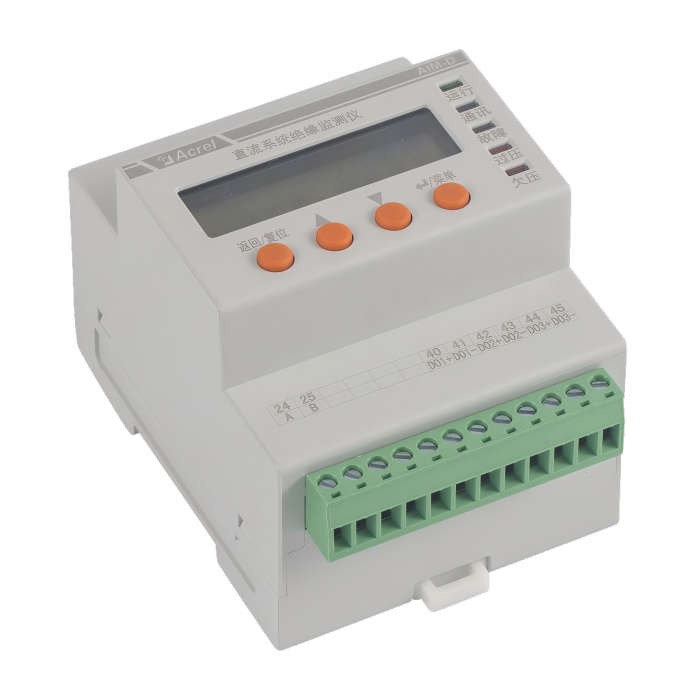

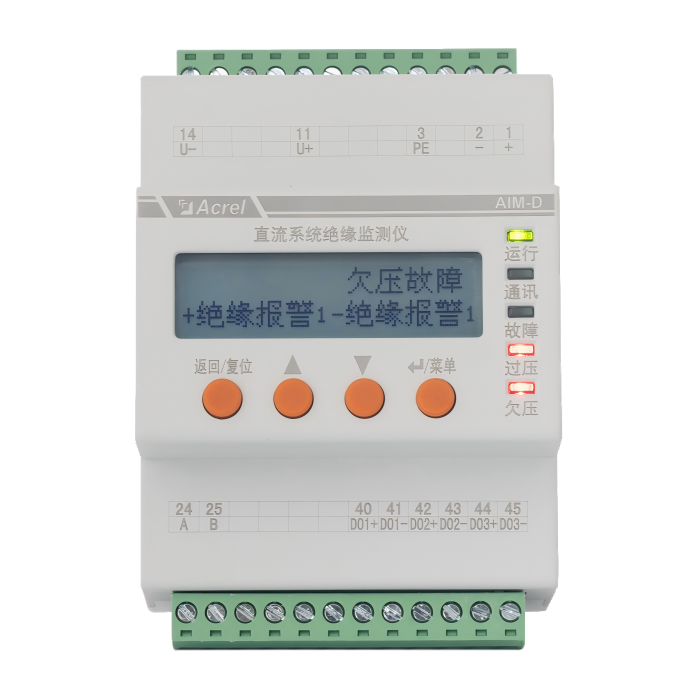

AIM-D100-TH DC Monitor de Aislamiento Inteligente para Cargadores EV
Características principales：
• Monitoreo en línea de la resistencia;
• Función de alarma de sobre/bajo voltaje;
• Salida de relé de alarma;
• Indicadores LED: encendido, aislamiento, sobrecarga, sobretemperatura;
• Comunicación: RS485;
• Aplicaciones: Sistemas de DC como plantas de energía, paneles DC de subestaciones, dispositivos de carga de EV, sistemas de suministro de energía UPS, sistemas de DC fotovoltaicos, sistemas de almacenamiento de energía y etc.
- Detalles
- Parámetros
- Documentos
1.General：
El monitor de aislamiento de DC de la serie AIM-D100-T se puede aplicar en sistemas de DC de 10 a 1000V para el monitoreo en línea de la resistencia de aislamiento de los polos positivo y negativo del sistema sin conexión a tierra de DC, y enviar una señal de advertencia o alarma cuando la resistencia de aislamiento es inferior al valor establecido.
El producto se puede aplicar a sistemas de DC, como paneles de DC de plantas de energía y subestaciones, dispositivos de carga de vehículos eléctricos, sistemas de suministro de energía UPS, sistemas de DC fotovoltaicos, sistemas de almacenamiento de energía y otras redes eléctricas de DC.

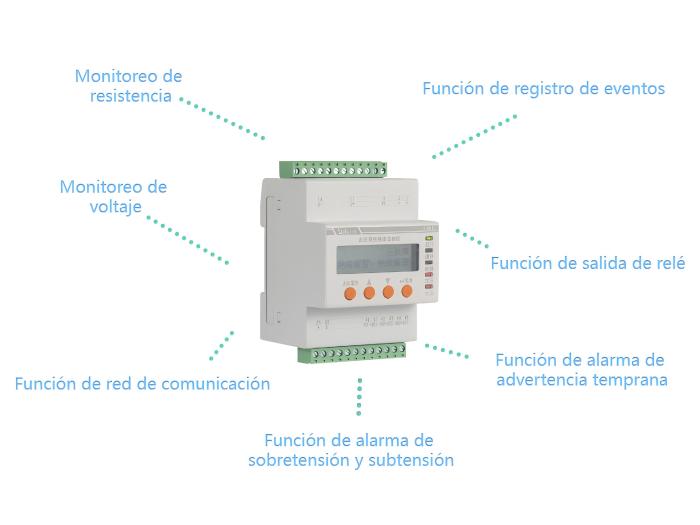

2. Funciones:
• Monitoreo de resistencia. El producto puede monitorear la resistencia de aislamiento de los polos positivo y negativo del sistema de CC a tierra. Cuando la resistencia de aislamiento es inferior a los valores de advertencia y alarma establecidos, puede enviar señales de advertencia y alarma.
• Monitoreo de voltaje. El producto puede monitorear el voltaje entre los polos positivo y negativo del sistema de CC y el voltaje entre los polos positivo y negativo con respecto a tierra.
• Función de alarma de sobretensión y subtensión. El producto puede monitorear la fluctuación de voltaje del sistema de CC, cuando hay sobretensión o subtensión, puede emitir una señal de alarma a tiempo.
• Función de alarma de advertencia temprana. El producto tiene dos grupos de valores establecidos ajustables independientemente, puede configurar el valor de advertencia y el valor de alarma.
• Función de indicación LED. El panel del producto tiene indicadores LED de operación, comunicación y falla, sobretensión, subtensión, que pueden mostrar el estado del producto.
• Función de pantalla LCD. El producto adopta una pantalla de cristal líquido de matriz de puntos de 128*32, que puede mostrar información de parámetros.
• Función de salida de relé. El producto tiene salidas de relé de 3 canales, que se pueden seleccionar como modo normalmente abierto o normalmente cerrado.
• Función de registro de eventos. El producto puede registrar la hora de la alarma y el tipo de falla, lo que es conveniente para que el personal solucione problemas.
• Función de red de comunicación. El producto tiene 1 interfaz RS485 y adopta el protocolo Modbus-RTU, que se puede utilizar para la interacción de datos.
• Montaje en riel. El producto adopta el montaje en riel estándar de 35 mm.
• Terminales enchufables. El producto adopta un cableado de terminales enchufables, que es conveniente para el cableado y la instalación.

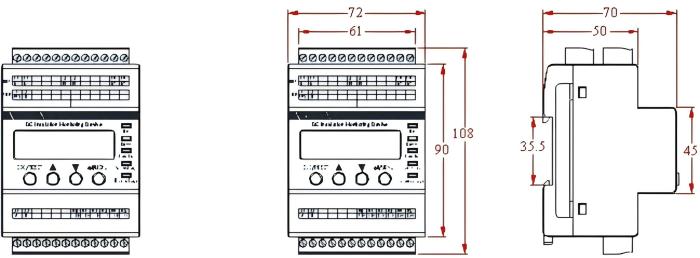

3. Dimensión:

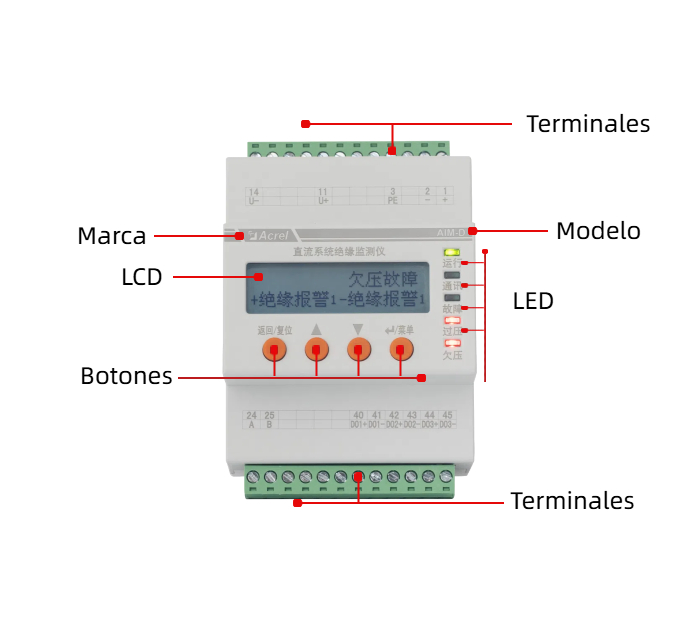

4. Panel Frontal:

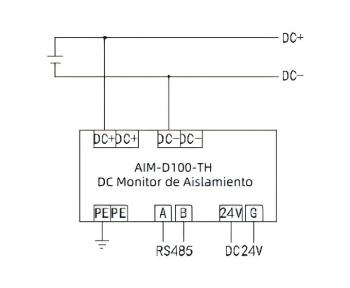

5. Alambrado:
