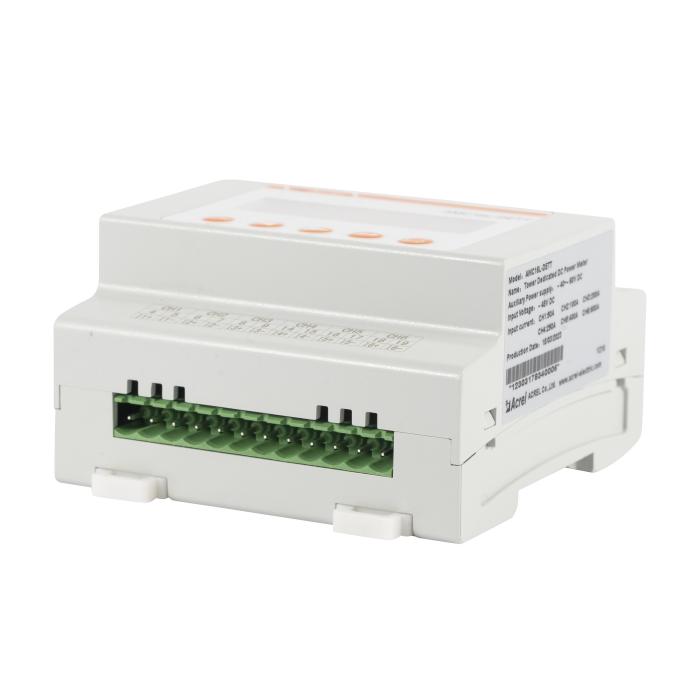

AMC16L-DETT Medidor de Energía Multicircuito DC de Estación Base

< >

Características principales：

● Medición: Hasta 6 DC circuitos y 1 AC circuito adicional;

● Voltaje nominal DC: 1 canal -48V DC;

● Corriente nominal DC: sensores Hall de 6 canales - total 200A/5V;

● Comunicación: RS485 (MODBUS-RTU);

● Fuente de alimentación auxiliar: -40~-60Vdc;

● Precisión: 1%ln≤I≤10%ln error±2.5%; I>10%ln error±2%;

● Estándar y Certificado: CE; IEC;

Cotización

Detalles
Parámetros
Documentos

1. General：

AMC16(L)-DETT está especialmente diseñado para estaciones base que tienen requisitos de uso compartido y fuentes de alimentación conmutadas sin funciones de medición de potencia del usuario. El medidor podría medir energíaDC de 6 circuitos y suministrar corriente de trabajo a los sensores Hall correspondientes. Mientras tanto, puede realizar una calibración de deriva cero mediante el softwaredel ordenador host.Tiene las funciones de telemedida, teleindicación, teleajuste, medición de energía en tiempo real, alarma anormal de calidad de la fuente de alimentación, almacenamiento y procesamiento de datos, interacción de datos. El módulo puede medir el consumo de energíaDC de múltiples circuitos por separado, proporcionando datos detallados para la estación base.

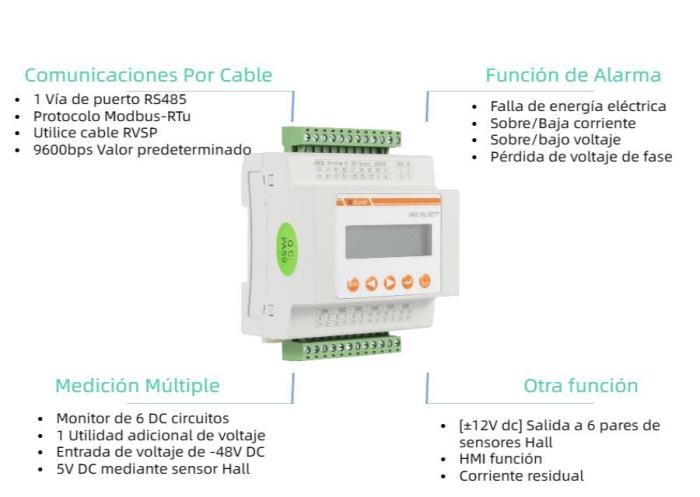

2. Funciones:

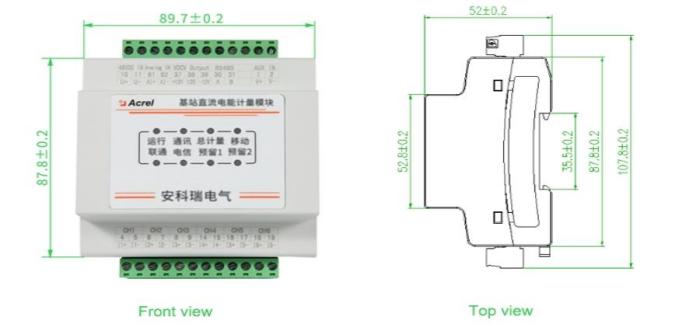

3. Dimensión:

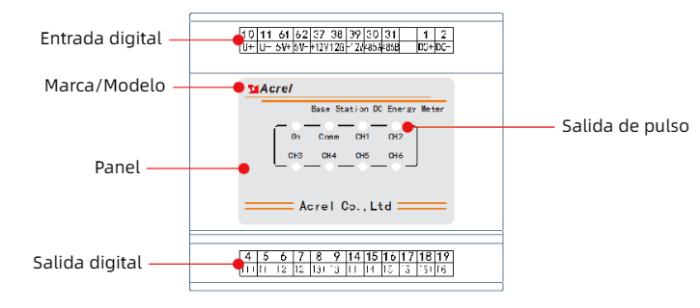

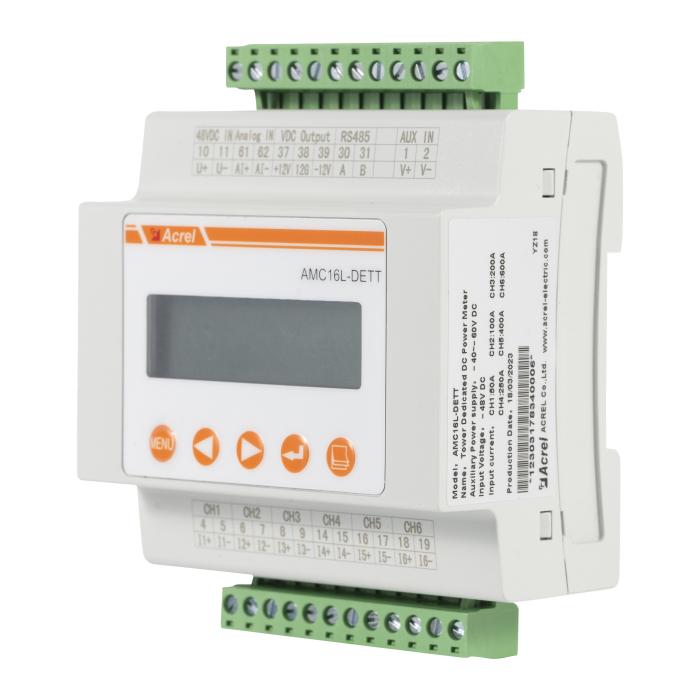

4. Panel Frontal:

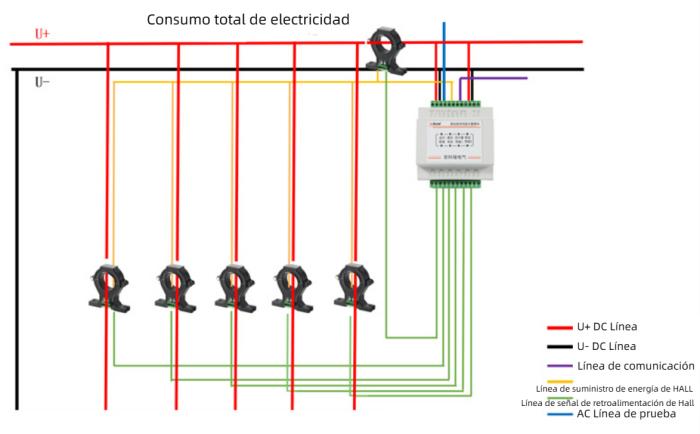

5. Alambrado:

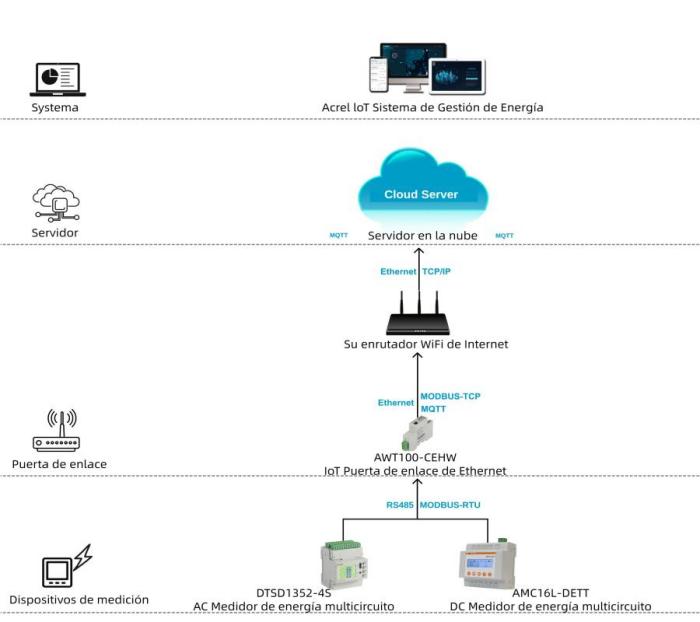

6. La Red:

Parámetro técnico		Índice
Entrada	DC Voltaje nominal	1 canal: -48V DC
	DC corriente	La salida de los sensores Hall de 6 canales es de 5V, la relación de corriente se puede configurar de acuerdo con la relación real.
	Monitoreo de energía de red	Entrada de transmisor de 1 canal: 0-5V DC o 4-20mA
	Capacidad de sobrecarga	Voltaje: 1.2 veces continuas, 2 veces continuas 1s; Corriente: 1.2 veces continuas, 10 veces continuas 1s.
Precisión (sensores Hall de superposición)		1%In≤I≤10%In precisión ±2.5%; I>10%En precisión ±2%
Resolución de medición		Precisión de salida de voltaje 0.01 V; precisión de salida actual 0.01A; precisión de salida de potencia 0.01 kw; Precisión de salida de energía 0.01 kWh.
Funciones	Función básica	Monitore el tiempo del sistema del dispositivo, voltaje total, corriente total de salida, potencia, energía, voltaje de cada canal, corriente, potencia, energía; Pantalla indicadora LED; comunicación RS485.
	Función de medición	Corriente de arranque: bajo voltaje nominal, el módulo arranca cuando el valor de corriente de carga del módulo de medición no excede el 1% de la corriente máxima; Corriente latente: cuando no hay corriente en la línea de corriente del módulo de medición y se aplica del 85% al 125% del valor de voltaje nominal a la línea de voltaje, la calculadora del módulo no debe cambiar en más de 1 número;
	Función de alarma	Alarma de salida de voltaje DC demasiado baja, alarma de salida de voltaje DC demasiado alta, alarma de un apagado, alarma de pérdida de voltaje del módulo, alarma de error de rama de medición, alarma de error de programa interno, alarma de error de reloj, alarma de falla de memoria, alarma de corte de energía de entrada de AC
	Función de sincronización	Admite sincronización de transmisión, puede sincronizar remotamente el medidor a través de la comunicación RS485.
	Comunicación	RS485 de un solo canal, velocidad en baudios de 9600bps, se puede configurar en 1200bps, 2400bps, 4800bps; Protocolo de comunicación: estándar o personalizado

	Alimentación del sensor Hall	Salida de fuente de alimentación: +12V/100mA, -12V/50mA
	Precisión del reloj	≤0.5S/d(23℃), ≤1S/d(-20℃ - 60℃)
Fuente de alimentación auxiliar	Rango de voltaje	-40V ~ -60V DC
Fuente de alimentación auxiliar	Consumo de energía	Dispositivo completo≤2W (sin salida de fuente de alimentación de sala)
Almacenamiento		Tiene la función de almacenamiento de datos históricos de energía e información histórica de alarmas, y la memoria es de 2MB.
Resistencia de aislamiento		≥40MΩ
Ambiente	Temperatura	Trabajo: -20℃ ~ +60℃; almacenamiento: -40℃ ~ +70℃
	Humedad	≤98% sin condensación, sin gas corrosivo
	Altitud	≤4000m
Nivel de protección		IP20
Material retardante de llama		Temperatura del cable incandescente del terminal 960℃ ± 10℃, temperatura del cable incandescente de la carcasa 650℃ ± 15℃
Instalación		Carril DIN estándar de 35 mm
