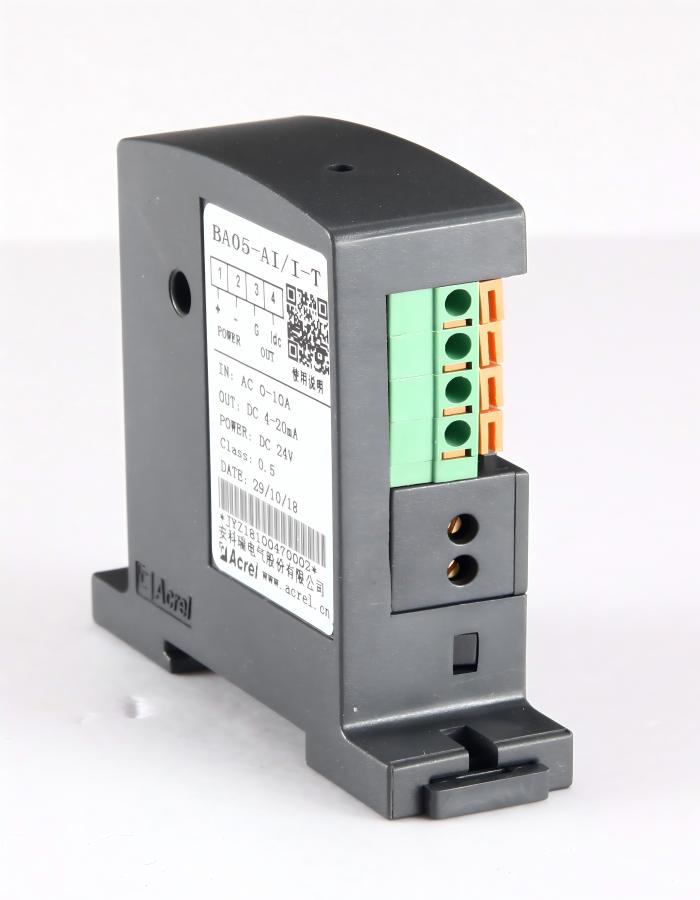

BA Transductor de Corriente Alterna con Salida de DC 4-20mA/0-5V
Características principales：
• Entrada nominal: AC 0-10A; AC 0-50A; AC 0-200A; AC 0-600A;
• Salida nominal: DC 0-20mA/4-20mA; DC 0-2V/1-5V;
• Fuente de alimentación: DC 24V/12V; AC/DC 85-265V;
• Precisión: Clase 0.5;
• Communicación: RS485;
• Funciones adiciones: T-Verdadero valor válido(True-RMS);
• Aplicación: Automatización industrial;
• Estándar y certificado: CE;
- Detalles
- Parámetros
- Documentos
1. General：
Los productos de la serie BA utilizan el principio de inducción electromagnética para medir en tiempo real la corriente alterna en la red, adoptan una tecnología precisa de compensación lineal y corriente constante para convertir su aislamiento en una salida de señal de CC estándar. Con características de voltaje seguro de 24V o 12V, alta capacidad de sobrecarga, alta precisión, alto aislamiento, alta seguridad, bajo consumo de energía, etc., por lo que se utilizan ampliamente en el campo de la automatización industrial.
2. Tipos:
|
Tipo |
Signal de entrada |
Signal de salida |
Abertura(mm) |
|
BA05-AI/I(V) |
AC 0~(0.5~10)A |
DC 0-20mA/4-20mA; DC 0-5V/0-10V; RS485 Modubus-rtu |
Φ5 |
|
BA10-AI/I(V) |
AC 0~(8~50)A |
Φ10 |
|
|
BA20-AI/I(V) |
AC 0~(40~200)A |
Φ20 |
|
|
BA50-AI/I(V) |
AC 0~(60~600)A |
Φ50 |

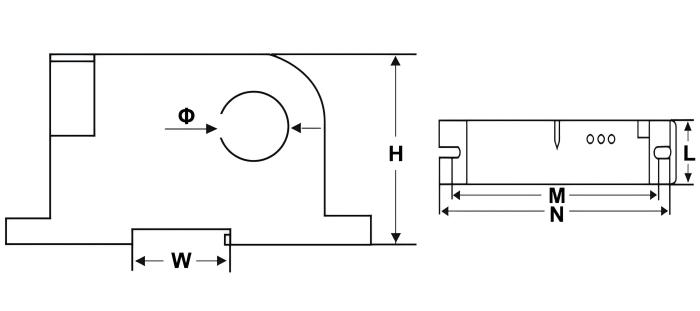

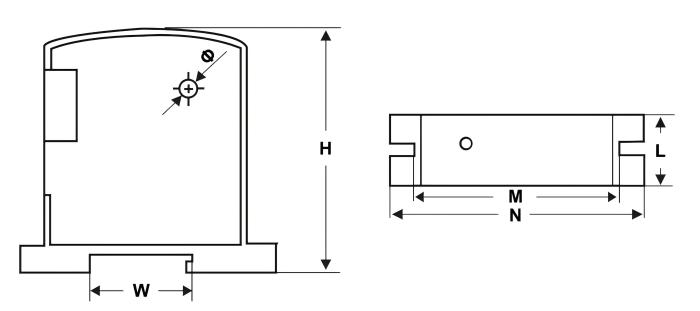

3. Dimensión:
|
Tipo |
Tamaño del contorno (mm) |
|||||
|
W |
H |
Φ |
M |
N |
L |
|
|
BA05-AI/I(V) |
35 |
69 |
5 |
62.5 |
76 |
22.5 |
|
BA10-AI/I(V) |
35 |
74 |
9.5 |
62.5 |
76 |
22.5 |
|
Tipo |
Tamaño del contorno (mm) |
|||||
|
W |
H |
Φ |
M |
N |
L |
|
|
BA20-AI/I(V) |
35 |
60 |
21 |
93 |
102 |
24 |
|
BA50-AI/I(V) |
35 |
84 |
50 |
125 |
135 |
24 |

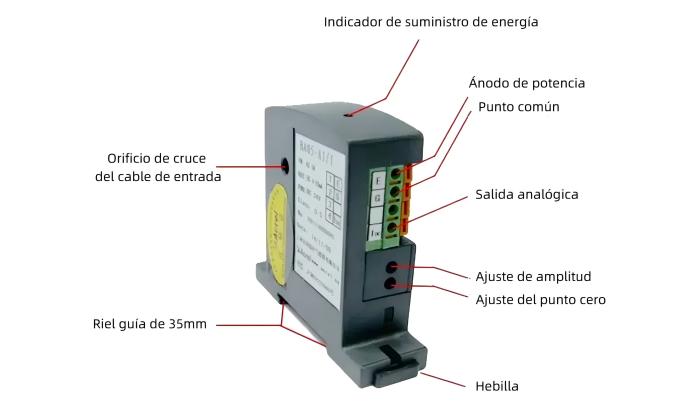

4. Terminales y Alambrado:

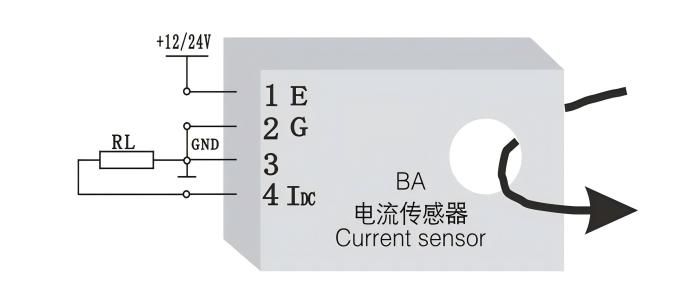

Alambrado de Transductor con salida de corriente:

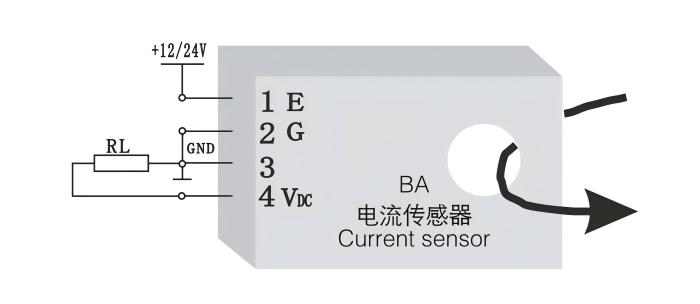

Alambrado de Transductor con salida devoltaje:
