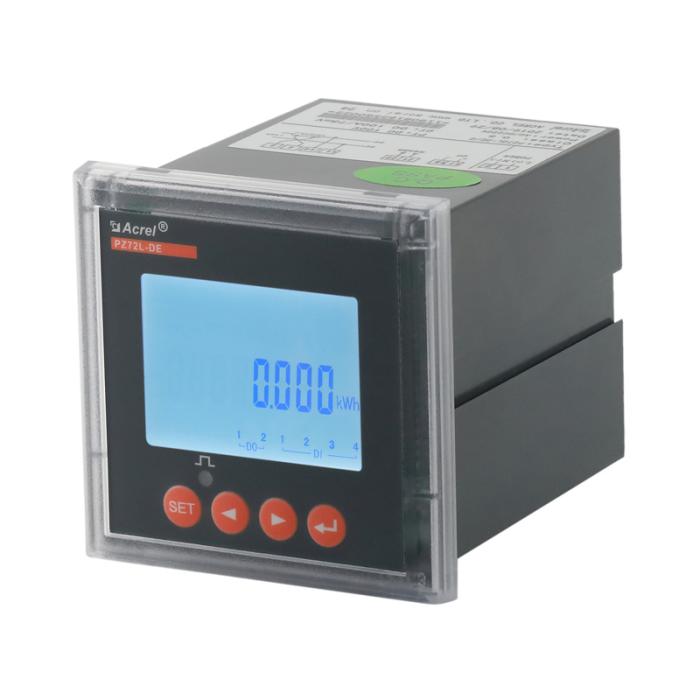

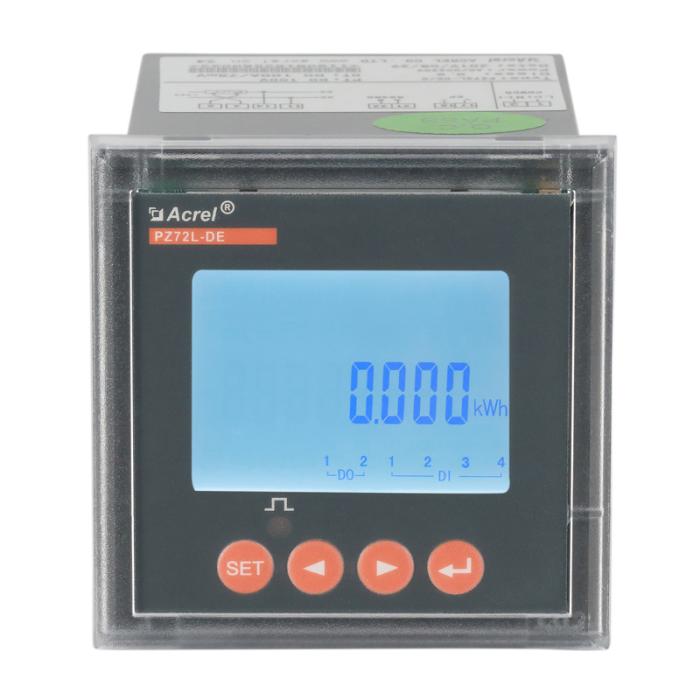

PZ72L-DE Medidor de Energía DC de Panel
Características principales：
● Tensión nominal: DC 1000V;
● Corriente nominal: DC 10A(conexión directa); DC 0/4~20mA(a través del sensor Hall); 75mV(a través de derivaciones);
● Comunicación: RS485(MODBUS-RTU);
● Funciones opcionales: DI/DO; Salida de alarma de relé;
● Aplicaciones: paneles de DC, energía solar fotovoltaica, estaciones base de telecomunicaciones y postes de carga, etc.;
● Fuente de alimentación: 85~265V AC/DC; 20~60V DC;
● Estándar y certificado: CE;
- Detalles
- Parámetros
- Documentos
1. General：
El medidor de energía DC inteligente de la serie PZ está diseñado para paneles de DC, fuentes de alimentación solar, estaciones base de telecomunicaciones, pilas de carga y otras aplicaciones. Esta serie de instrumentos puede medir el voltaje, la corriente, la potencia, el avance y el energía inversa en el sistema de DC. No solo se puede utilizar para visualización local, sino que también se puede conectar con equipos de control industrial y computadoras para formar un sistema de medición y control. Al mismo tiempo, tiene una variedad de funciones de interfaz periférica para que los usuarios elijan: con interfaz de comunicación RS485, usando protocolo Modbus-RTU; Puede equiparse con salida de alarma de relé y entrada/salida de interruptor. Según los diferentes requisitos, a través de los botones del panel de instrumentos se configura y controla la relación de transformación y la comunicación.

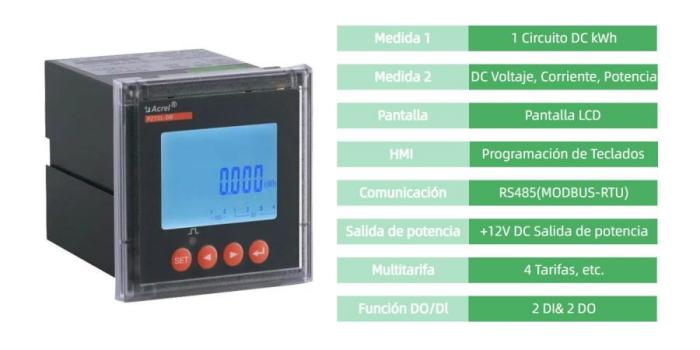

2. Funciones:

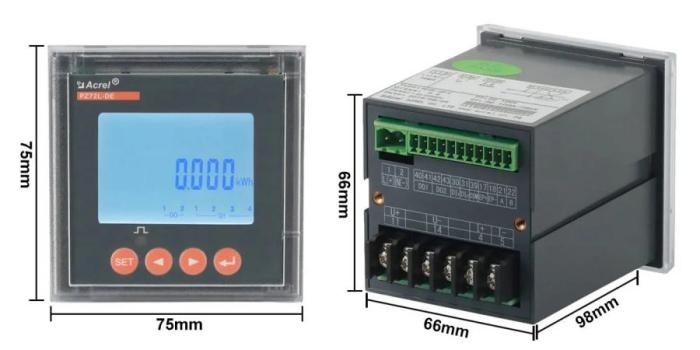

3. Dimensiones:

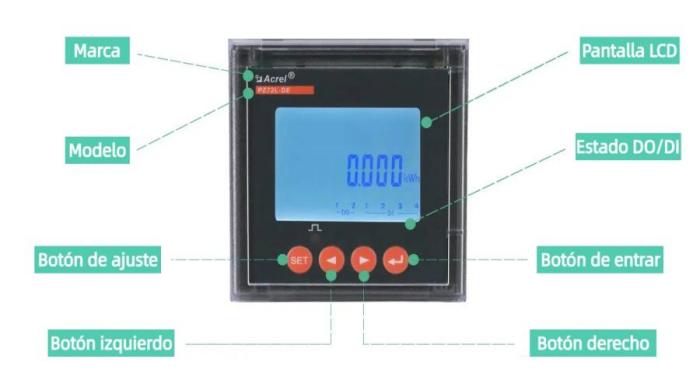

4. Panel Frontal:
5. Alambrado:
|

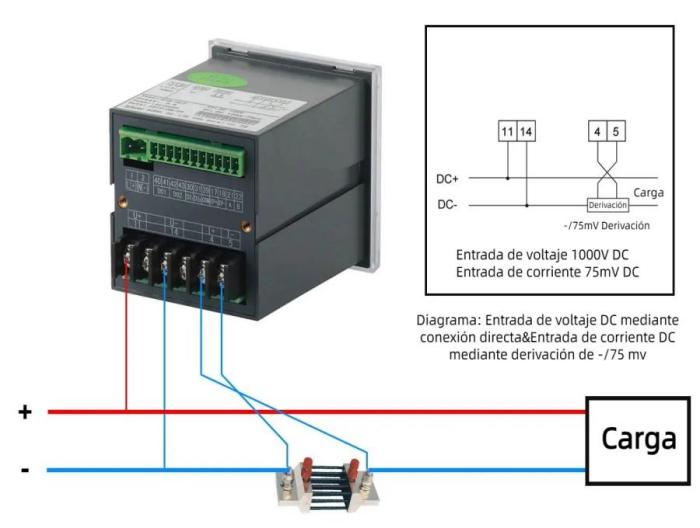

Con derivación: |

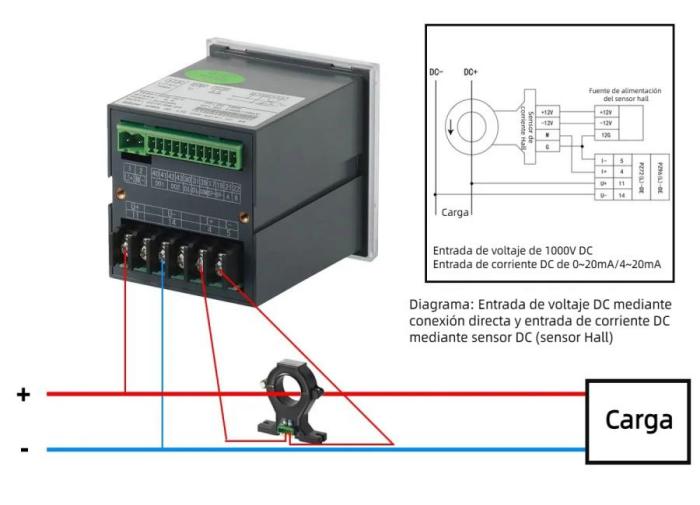

Con sensor de Hall: |
|
|

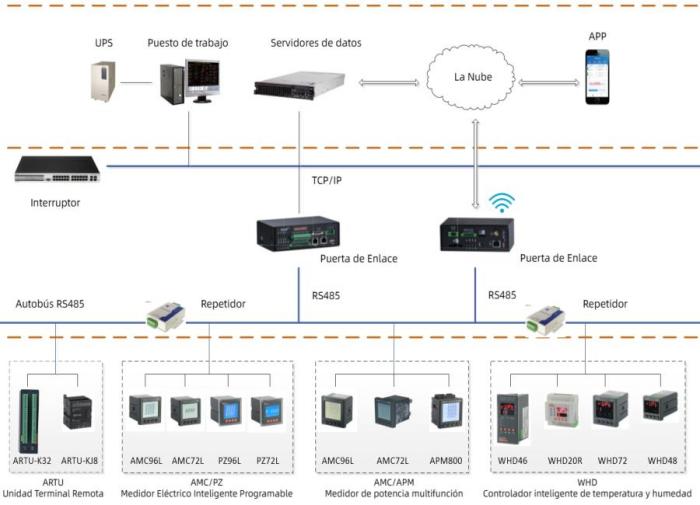

6. La Red:
