ABAT100 Módulo de Monitoreo de Batería de Plomo Ácido
Características principales：
• Monitor: el voltaje, la resistencia interna y la temperatura del cátodo;
• Capacidad de monitoreo: un módulo S monitorea una batería;
• Alcance de monitoreo: batería de 2V, 6V, 12V con capacidad inferior a 3000AH;
• Resistencia interna única: 50～65535uΩ;
• Temperatura negativa: -5℃ ~ +105℃;
• Interfaz de comunicación: puerto UART, compatible con protocolo MODBUS;
• Tensión soportada de aislamiento: 2000VAC;
• Tipo de batería: batería de plomo ácido;
- Detalles
- Parámetros
- Documentos
1. General：
El sistema de monitoreo en línea de baterías de la serie Acrel ABAT100 puede proporcionar información sobre el funcionamiento de la batería, como voltaje, resistencia interna y temperatura interna, incluidos SOC y SOH, y puede proporcionar alerta temprana y ecualización de batería para baterías defectuosas para garantizar el tiempo de respaldo del paquete de batería y extender su vida útil. El sistema tiene funciones de monitoreo y es fácil de instalar, mantener y acceder. El sistema consta principalmente de un módulo de monitoreo de batería individual ABAT100-S, un módulo de monitoreo de batería de grupo ABAT100-C, un módulo colector ABAT100-HS y una pantalla táctil, etc. La alarma y los datos en tiempo real se pueden consultar y los parámetros se pueden configurar mediante el botón táctil. pantalla y la plataforma de monitoreo se puede seleccionar para realizar una gestión centralizada en red.
2. Módulos
|
Módulos |
Función descriptiva |
|
ABAT100-HS |
Entrada DC24V, una para gestionar un grupo de baterías, hasta 120 baterías en un grupo. |
|
ABAT100-S-02 |
Monitoreo de una batería de 2V, monitoreo del voltaje de la batería, la resistencia interna y la temperatura del terminal negativo. |
|
ABAT100-S-06 |
Monitoreo de una batería de 6V, monitoreo del voltaje de la batería, la resistencia interna y la temperatura del terminal negativo. |
|
ABAT100-S-12 |
Monitoreo de una batería de12V, monitoreo del voltaje de la batería, la resistencia interna y la temperatura del terminal negativo. |
|
ABAT100-C |
Monitoreo de una corriente de carga/descarga con una temperatura ambiente con un rango de corriente máximo de 1000A. |

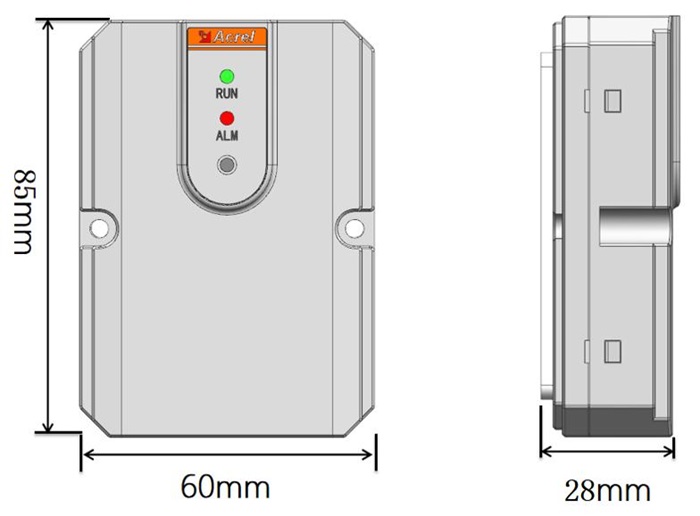

3. Dimensión:
4. La Red:

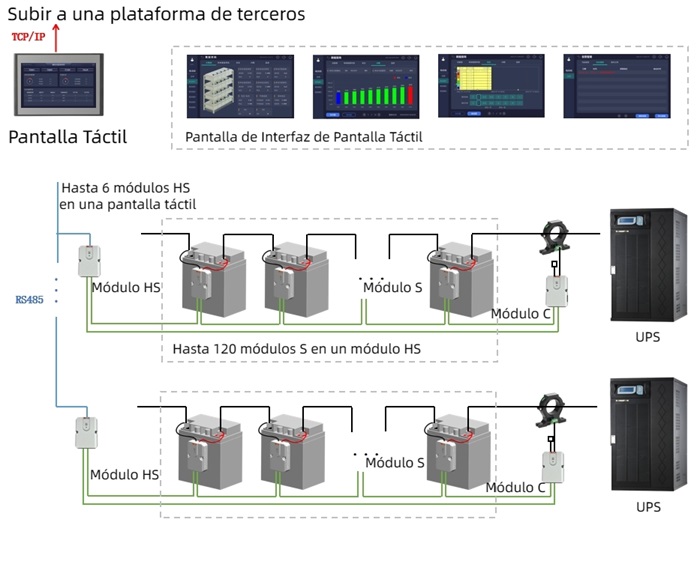

Solución de red 1: solución de red de adquisición de puerto serie con pantalla táctil:

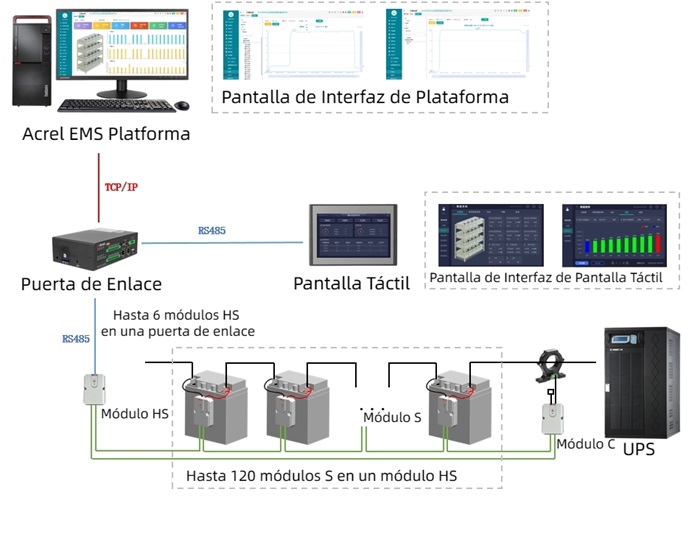

Solución de red 2: AcrelEMS, solución de red de plataforma EIOT:
ABAT100-HS: uno gestiona 1 grupo de baterías, hasta 120 baterías en un grupo;
ABAT100-S-02/6/12: Detecta una batería de 2/6/12 V, también detecta el voltaje de la batería, la resistencia interna y la temperatura negativa;
ABAT100-C: Detecta 1 corriente de carga/descarga y 1 temperatura ambiente, con un rango de corriente máximo de 1000A;

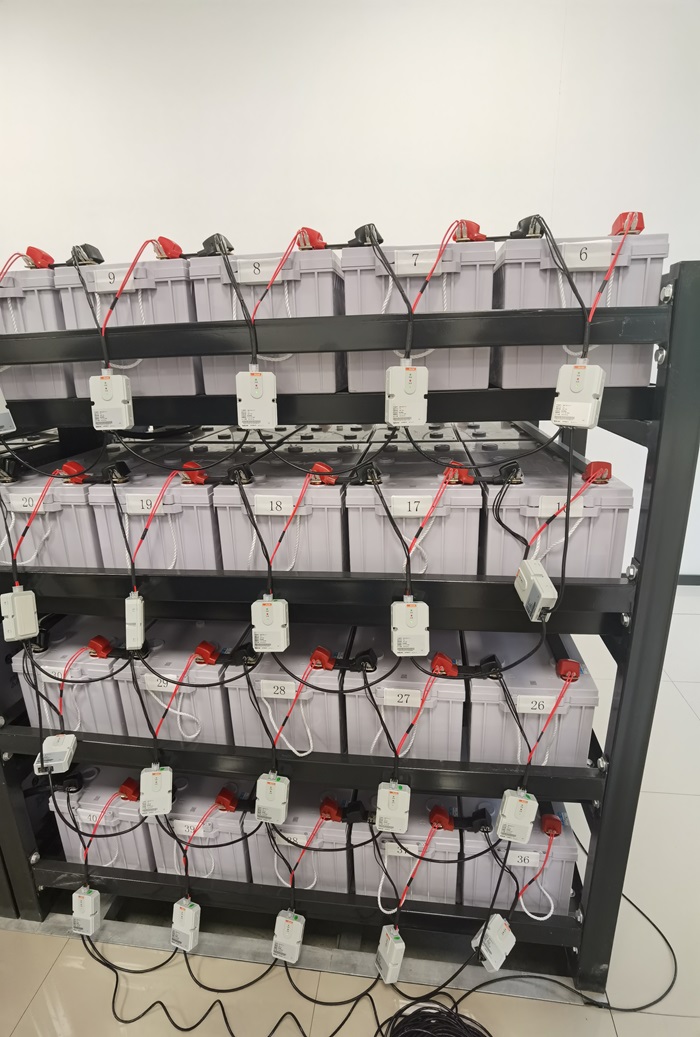

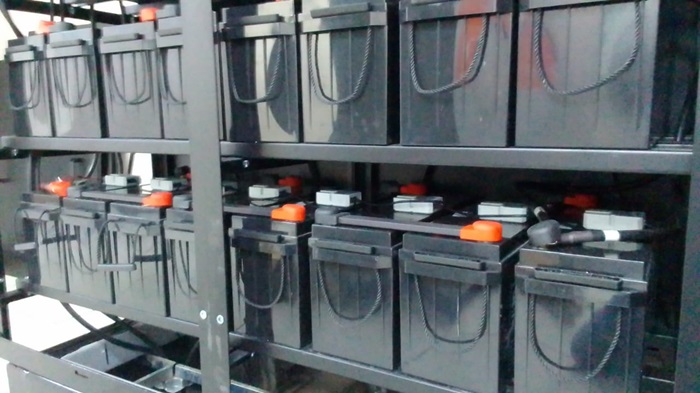

5. Imagen del sitio:
