Parámetros medidos
|
Tensión, corriente, frecuencia, potencia activa, potencia inactiva, factor de potencia, energía activa, energía inactiva, armónico 2-63, temperatura, fuga
|
|
Voltaje
|
Valor nominal
|
3x220/380V AC
|
|
Rango
|
±20%
|
|
|
Sobrecarga
|
1.2 veces el valor de tensión nominal de forma continua o 2 veces el valor de tensión nominal de forma instantánea por segundo
|
|
Corriente
|
CT
|
AMB100-A: 5A/2.5mA, 100A/20mA, 400A/100mA, 600A/100mA;
AMB110-A: 100A/20mA;
|
|
Rango
|
1% - 120%
|
|
Sobrecarga
|
1.2 veces el valor de corriente nominal de forma continua o 10 veces el valor de corriente nominal de forma instantánea por segundo
|
|
Frecuencia de entrada
|
45-65 Hz
|
|
Precisión de la medición
|
Voltaje/corriente: grado 0.2; potencia/energía activa: grado 0.5; potencia/energía inactiva: grado 1; temperatura: ±1℃
|
|
Fuente de alimentación auxiliar
|
AMB100/110-A(/W): se activa al recibir la señal de solicitud AMB100/110-A(/W)-P1: sigue el voltaje de la barra colectora
|
|
funciones
|
Temperatura
detección
|
-20 - 150℃
|
|
Fuga
|
0-1A
|
|
Entrada digital
|
2 entradas de contacto seco
|
|
Salida digital
|
2 salidas de relé; Capacidad de contacto: 3A/30VDC, 3A/250VAC
|
|

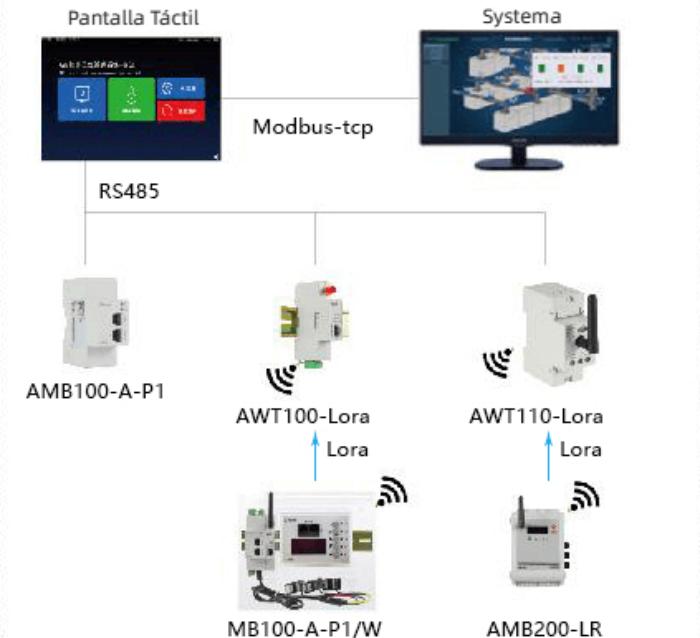

Comunicación
|
A través de antena RS485/Modbus-RTU o LORA
|
|

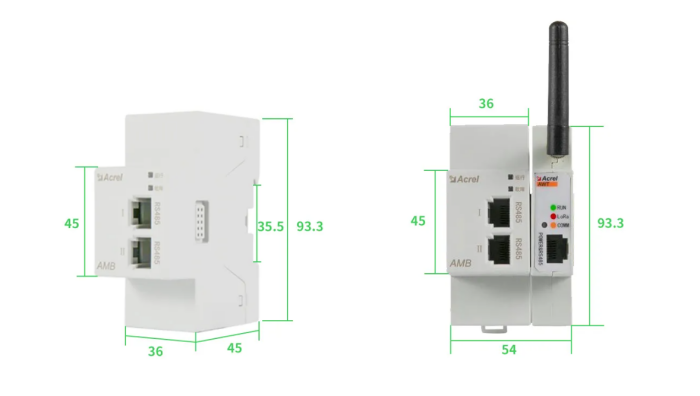

Instalación
|
Utilice riel DIN35 mm
|
|
Proteccion
|
IP20
|
|
Nivel de contaminación
|
2
|
|
Ambiente
|
Temperatura/
humedad/altitud
|
Temperatura de trabajo: -20 - 60 ℃;
Temperatura de almacenamiento: -25 - 70 ℃;
Humedad relativa: ≤93%;
Altitud: ≤2500m;
|
|
Seguridad
|
Aislamiento
|
La resistencia de aislamiento mínima entre todos los terminales y componentes conductores de la carcasa es de 100MΩ.
|
|
Resistir
Voltaje
|
Cuando se aplica un voltaje de 2kV AC entre la entrada de voltaje/corriente, la salida de relé, el puerto RS485, la fuente de alimentación auxiliar y las entradas digitales, la fuga será inferior a 2 mA y no se producirá ninguna avería ni descarga disruptiva en 1 minuto..
|
|
Inmunidad electromagnética
|
Electrostático
inmunidad de descarga
|
Clase 4
|
|
Radiofrecuencia electromagnética
inmunidad
|
Clase 3
|
|
Ráfaga transitoria
inmunidad
|
Clase 4
|
|
Inmunidad contra sobretensiones
|
Clase 4
|
