ADL400 MID Medidor de Energía Trifásico en Carril Din Carril Din

< >

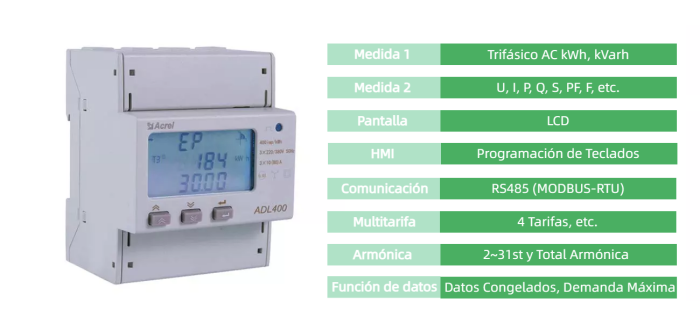

Características principales：

● Voltaje nominal: 3x380~456Vac L-L(conexión directa); 3x100~120Vac L-L(a través de PT);

● Corriente nominal: 3x10(80)A AC(conexión directa); 3x1(6)A AC (vía CT);

● Precisión: 0.5%(kWh);

● Comunicación: RS485(MODBUS-RTU);

● Multitarifa: 4 Tarifas, etc.;

● Función de datos: datos congelados, demanda máxima, etc.;

● Armónico: 2~31 y armónico total;

● Estándar y certificado: IEC; CE; CE-MID; EAC;

Cotización

Detalles
Parámetros
Documentos

1. General：

ADL400 está diseñado para sistemas de suministro de energía, empresas industriales y mineras y servicios públicos para calcular el consumo de electricidad y gestionar la demanda eléctrica. Presenta alta precisión, tamaño pequeño e instalación sencilla. Integra la medición de todos los parámetros eléctricos con la medición y gestión integral de la electricidad, proporciona diversos datos de los 48 meses anteriores, verifica el contenido de armónicos 31 y el contenido de armónicos total. Está equipado con puerto de comunicación RS485 y adaptado a MODBUS-RTU. ADL400 se puede utilizar en todo tipo de sistemas de control, sistemas SCADA y sistemas de gestión de energía. El medidor cumple con los requisitos técnicos relacionados del medidor de electricidad en los estándares IEC62053-21.

2. Funciones:

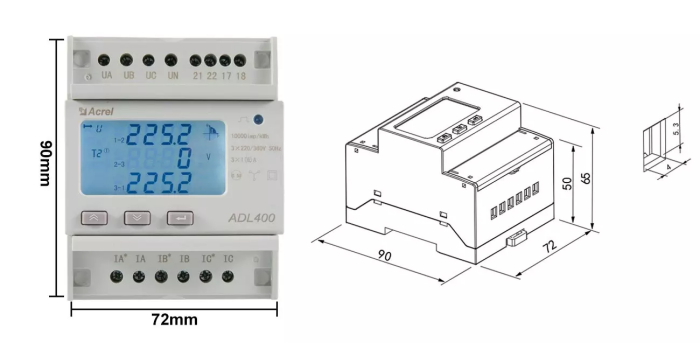

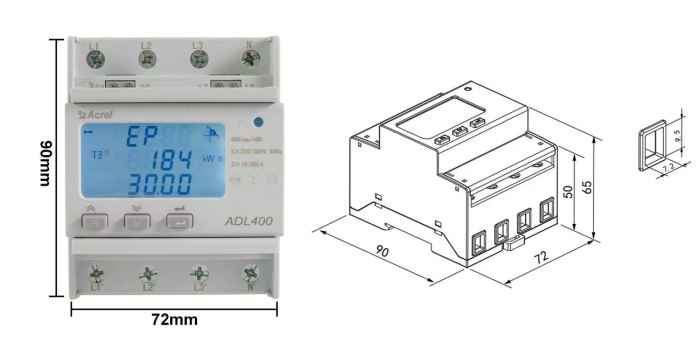

3. Dimensión：

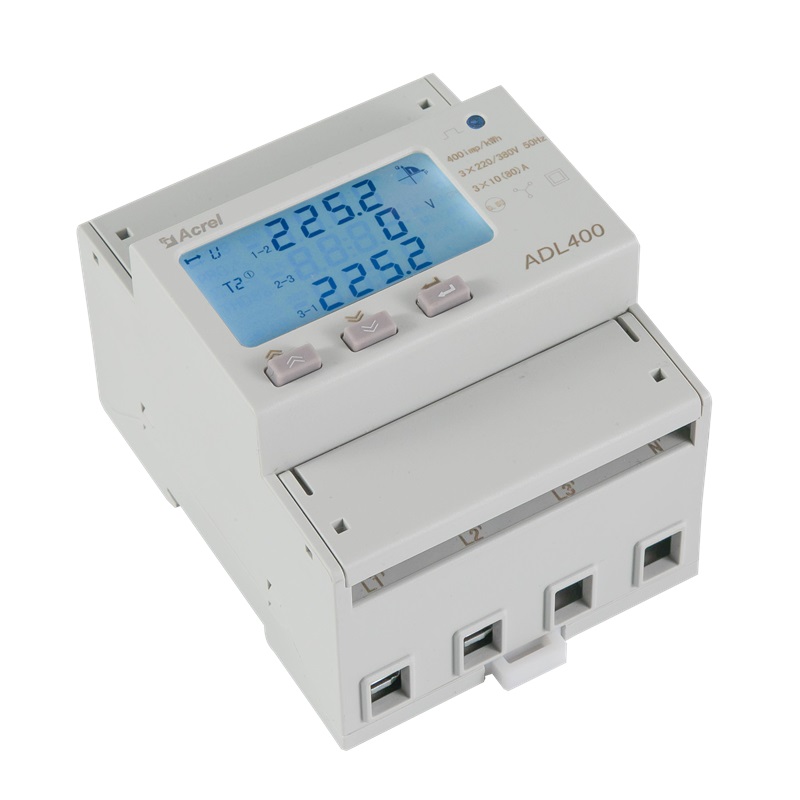

Acceso directo:

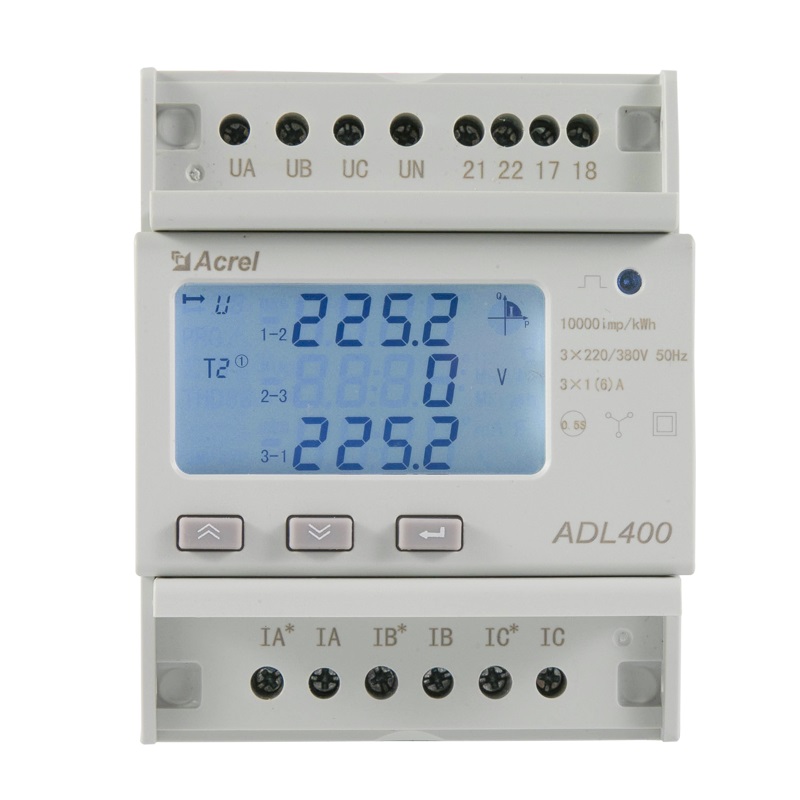

Acceso secundario:

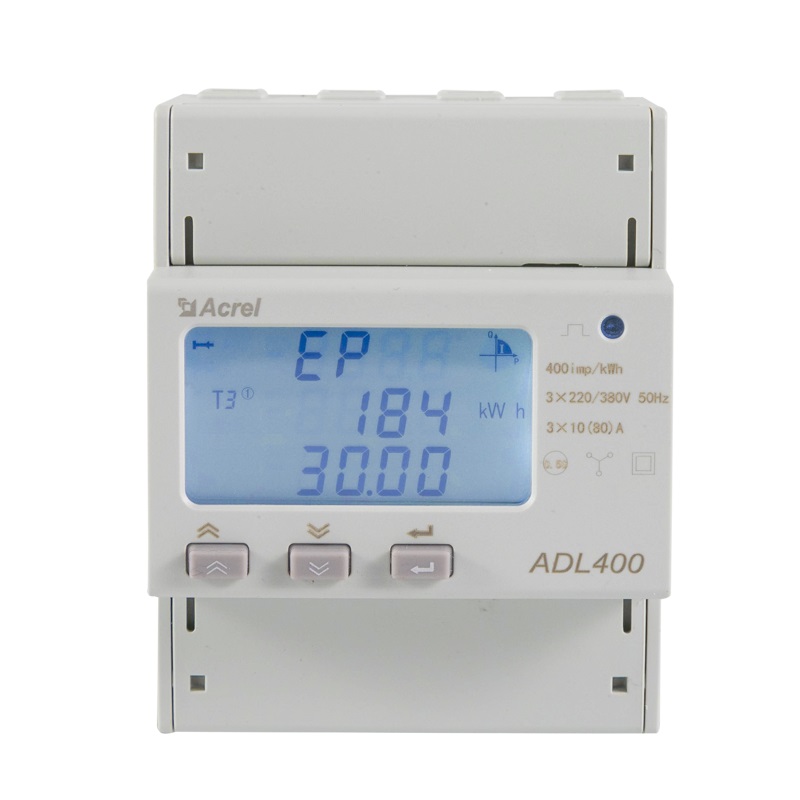

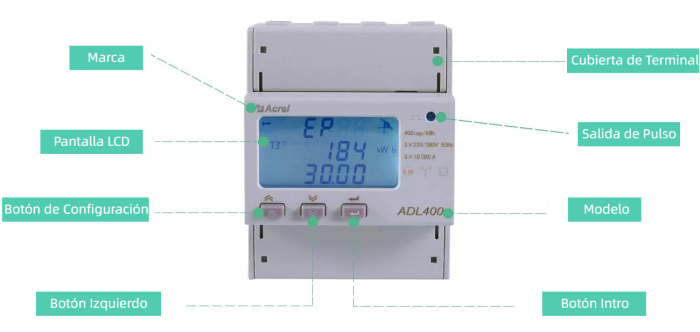

4. Panel Frontal:

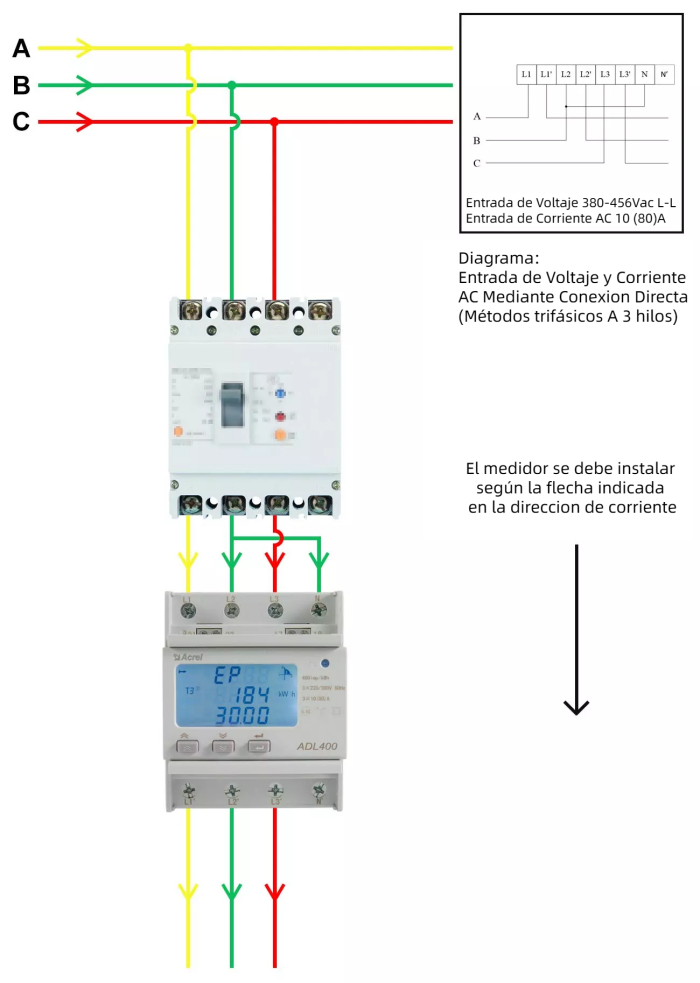

5. Alambrado:

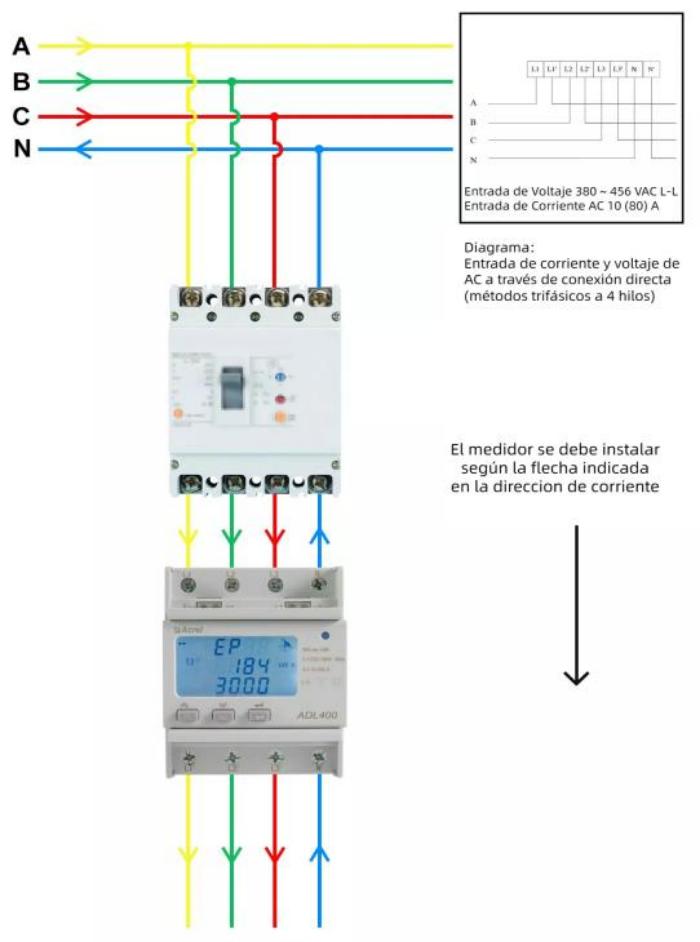

3P4W	3P3W

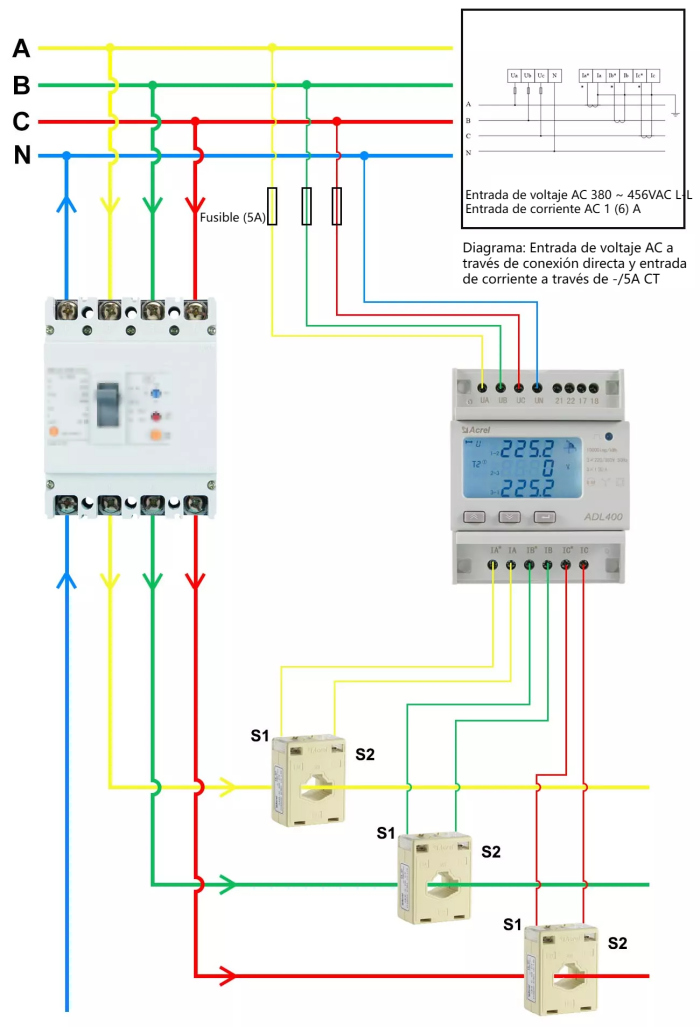

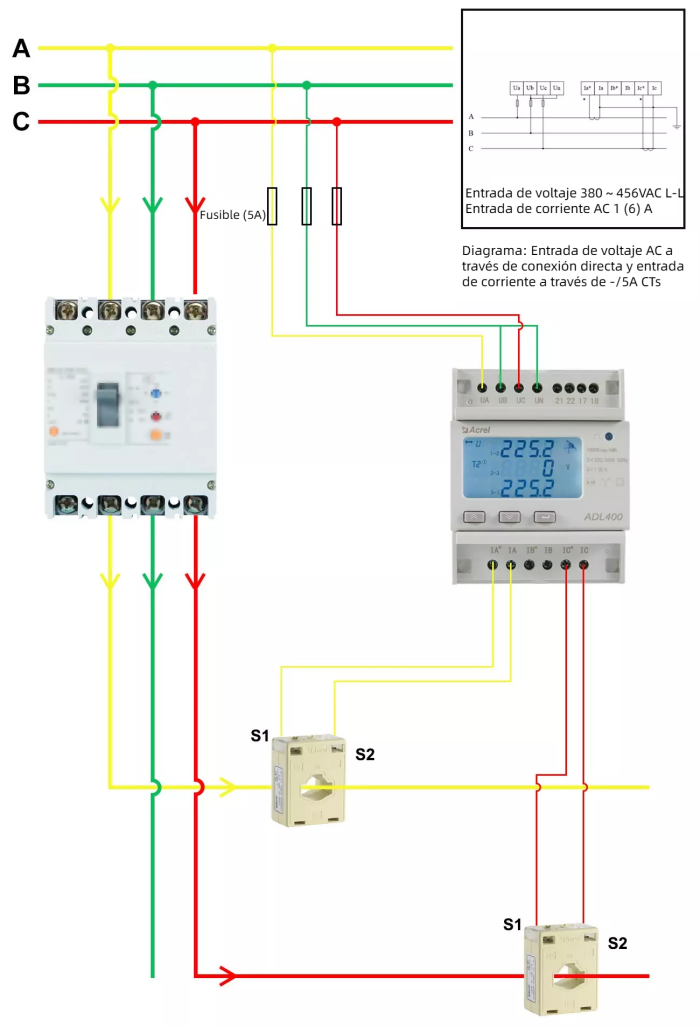

3P4W con CTs	3P3W con CTs

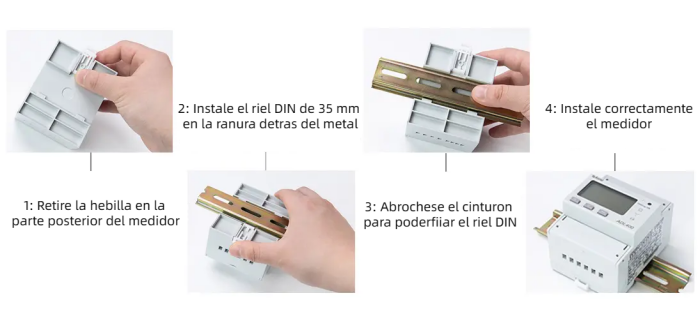

6. Instalación:

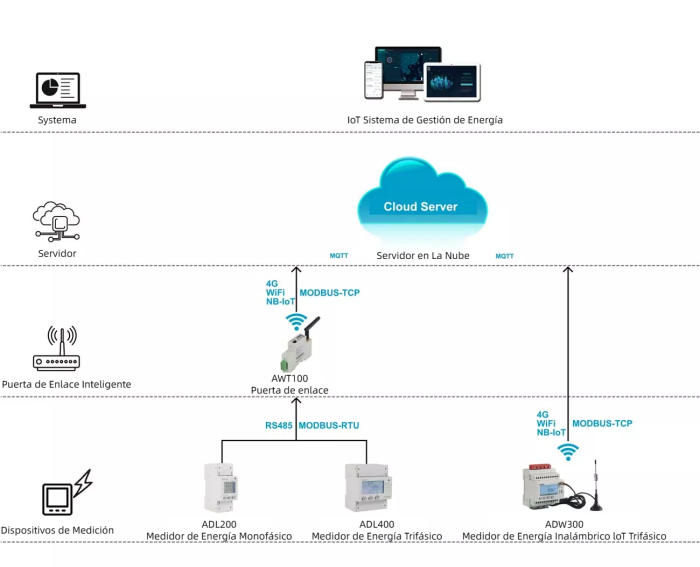

7. La Red:

Proyecto			Parámetros de rendimiento
Especificación			Trifásico a 4 hilos
Medición	Voltaje	Voltaje de referencia	3×230/400V
		Consumo	<10VA (Monofásico)
		Impedancia	>2MΩ
		Clase de precisión	Error±0.2%
	Corriente	Entrada de corriente	0.1-10(80)A (Acceso directo)
		Consumo	<1VA (Corriente nominal monofásica)
		Clase de precisión	Error±0.2%
	Poder		Activa, reactiva, potencia aparente, error±0.5℅
	Frecuencia		45～65Hz (Error±0.2%)
Medida	Energía		Active energy(accuracy class: 0.5); reactive energy(accuracy class 2)
	Reloj		≤0.5s/d
Señal de dígitos	Salida de pulsos de energía		1 salida de optoacoplador activo
Pulso	Ancho de pulso		80±20ms
	Constante de pulso		400imp/kWh (Corresponde a la corriente básica)
Comunicación	Interfaces y protocolo de comunicación		RS485: Modbus RTU
	Rango de dirección de comunicación		Modbus RTU: 1~ 254；
	Velocidad		1200bps~19200bps
Ambiente	Temperatura de trabajo		-40℃ to +70℃(Acceso directo)
	Humedad relativa		≤95℅ (Sin condensación)
	Nivel de protección		IP51, Debe instalarse en una carcasa con clasificación IP adecuada
