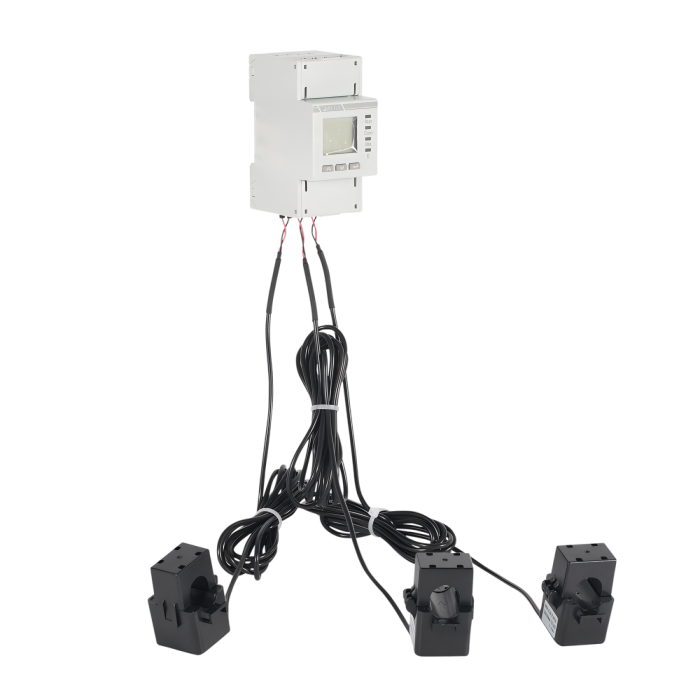

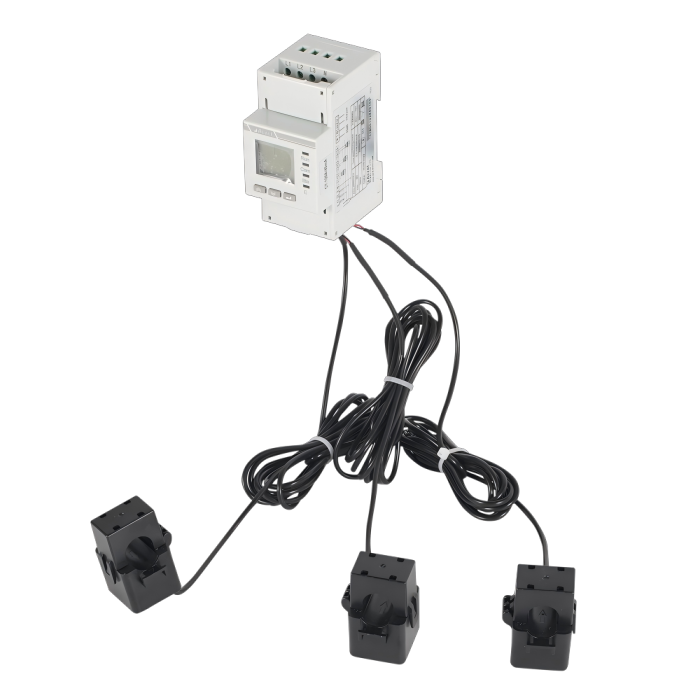

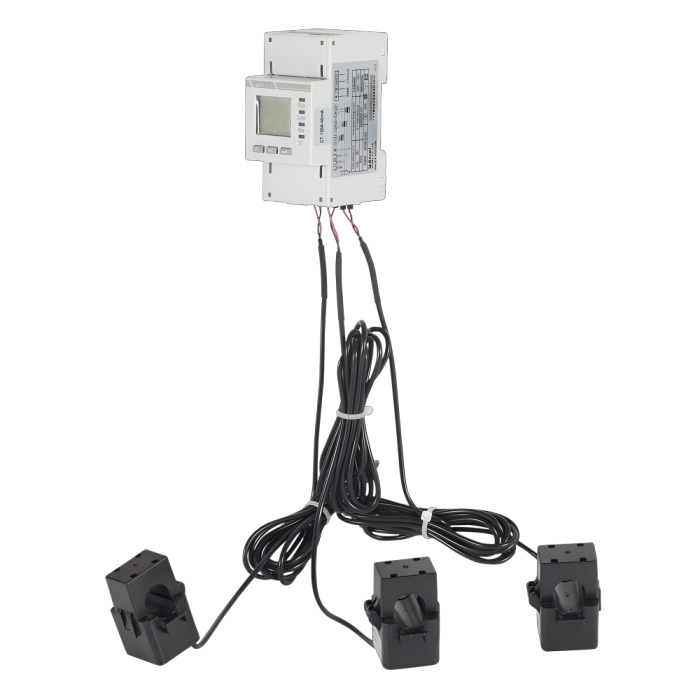

ADL400N-CT MID UL Medidor de Energía Trifásico en Carril Din Con TCs de Núcleo Dividido

< >

Características principales：

• Corriente nominal: 5A, 80A, 120A, 200A, 300A;

• Tensión nominal: AC 3×220/380V, 3×230/400V, 3×277/480V;

• Comunicación: RS485(MODBUS-RTU);

• Precisión de medición: 0.5 clase;

• Aplicación: Energía Nueva; Sistema de almacenamiento de energía(ESS); Solar;

• Certificado: CE; CE-MID; UL;

Cotización

Detalles
Parámetros
Documentos

1. General：

ADL400N-CTestá diseñado principalmente paranuevos sistemas de generación de energía, como sistemas fotovoltaicos conectados a la red, sistemas de microinversores, sistemas de almacenamiento de energía, sistemas de acoplamiento deAC, etc. Este producto tiene las ventajas de alta precisión, pequeño volumen, alta velocidad de respuesta e instalación conveniente. ADL400N-CT tiene las características de muestreo, medición y monitoreo de parámetros de energía, comunicación con un inversor o un sistema de gestión de energía (EMS), realización de las funciones de prevención de flujo inverso, regulación de la generación de energía, carga y descarga de baterías de acuerdo con la energía en tiempo real y la energía eléctrica acumulada, y realización de medición bidireccional y gestión de energía fotovoltaica distribuida doméstica.

2. Funciones:

3. Dimensión：

Dimensiones de transformador de corriente 80A/26.6mA y 120A/40mA:

Tamaño Especificación	Dimensiones(mm)					Tamaño de la perforación(mm)		Tolerancia(mm)
Tamaño Especificación	W	H	D	M	N	Φ1	Φ2	Tolerancia(mm)
K-Φ10	27	44	32	25	36	10	9	±1
K-Φ16	31	50	36	27	42	16	17	±1

Dimensión de transformador de corriente 200A/66.6mA:

4. Alambrado:

Conexión monofásica de tres cables mediante TC:

Conexión trifásica de tres cables mediante TC:

Conexión trifásica de cuatro cables mediante TC:

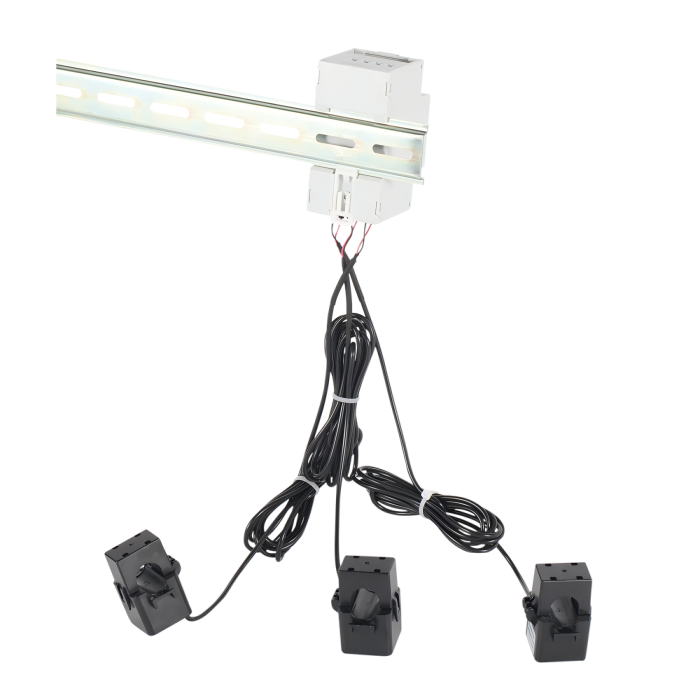

5. Instalación:

6. La Red:

Artículo			Parámetros de rendimiento
Serie de modelos			ADL400N-CT
Medición	Red		Trifásico de cuatro hilos, trifásico de tres hilos, monofásico de tres hilos
	Tensión	Tensión nominal	Trifásico: 3×220/380V, 3×230/400V, 3×277/480V
		Rango de entrada	±20%
		Sobrecarga	1.2 veces la calificación (continua) 2 veces la calificación por 1 segundo
		Consumo de energía	<0.2VA
		Clase de precisión	Error ±0.5%
	Corriente	Corriente de entrada	80A, 120A, 200A, 300A, 3×80A, 3×120A, 3×200A, 3×300A
		Sobrecarga	1.2 veces la calificación (continua) 2 veces la calificación por 1 segundo
		Consumo de energía	<0.2VA
		Clase de precisión	Error ±0.5%
	Potencia		Potencia activa, reactiva, aparente, error ±0.5℅
	Frecuencia de red		5 ~ 65Hz, error ±0.5%
	Tasa de respuesta		≤100ms (voltaje, corriente, potencia)
			≤1s (energía eléctrica)
Medida	Energía eléctrica		Energía activa: Clase B (transformador de corriente dividido) Energía reactiva (precisión de clase 2)
Compatibilidad electromagnética	Clase III de inmunidad a descargas electrostáticas
	Inmunidad a ráfagas transitorias eléctricas rápidas clase IV
	Inmunidad a sobretensiones (choques) Clase IV
Seguridad	Tensión soportada a frecuencia industrial		Entre la comunicación y la entrada de señal, AC 4 kV 1 min
	Resistencia de aislamiento		Terminales de entrada y salida a carcasa >100MΩ
Comunicación	Protocolo de interfaz y comunicación		Interfaz RS485 y protocolo Modbus RTU
	Rango de direcciones de comunicación		Modbus RTU: 1~ 247
	Tasa de baudios		Admite 1200bps - 38400bps
Ambiente	Temperatura de funcionamiento		-40℃ ～ +70℃
	Temperatura de almacenamiento		-40℃ ～ +70℃
	Humedad relativa		≤95℅ (sin condensación)
	Altitud		≤3000m
