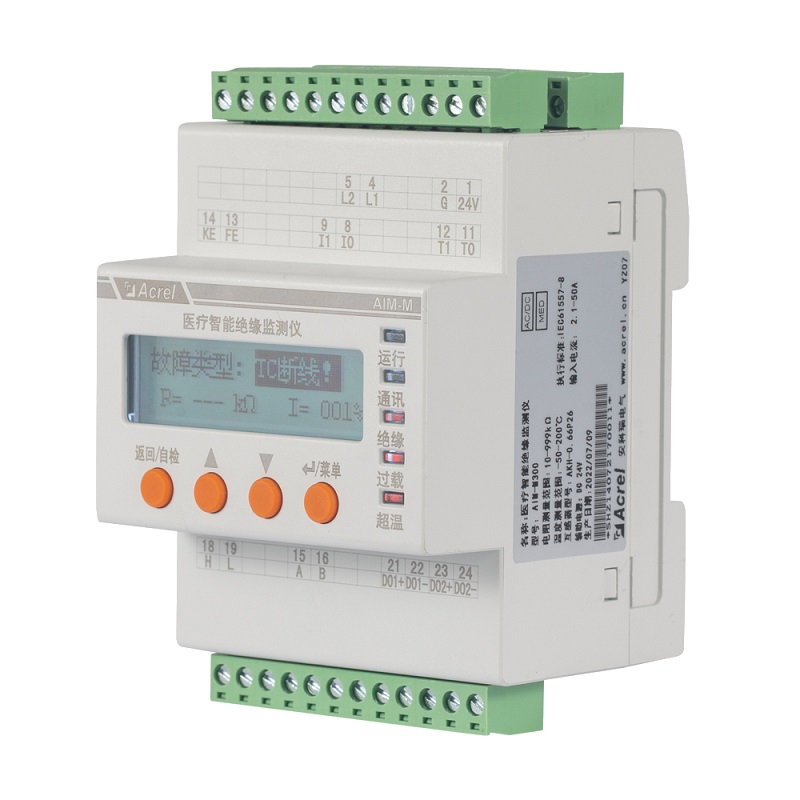

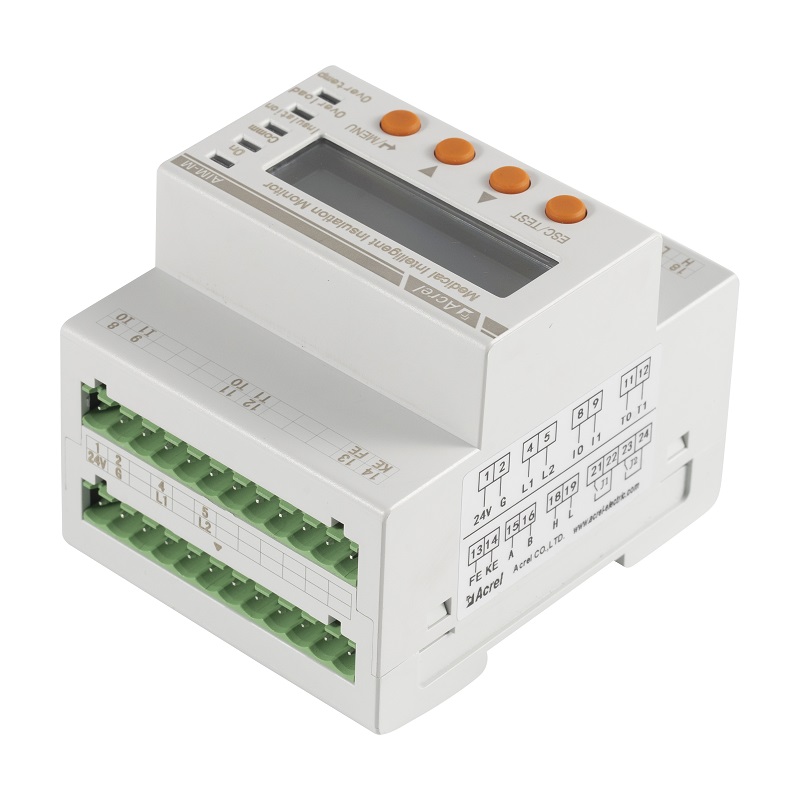

AIM-M300 Monitor de Aislamiento Inteligente para Hospitales
Características principales：
● Monitoreo del aislamiento para sistema eléctrico aislado;
● Monitoreo de carga y temperatura del transformador de aislamiento;
● Monitoreo de desconexión de dispositivos;
● Salida de relé de alarma;
● Indicadores LED: encendido, aislamiento, sobrecarga, sobretemperatura y etc.;
● Comunicación: RS485 y bus CAN;
● Estándar y Certificado: CE; IEC
- Detalles
- Parámetros
- Documentos
1. General：
AIM-M300 Monitor de Aislamiento Inteligente para Hospitales adopta tecnología avanzada de microcontrolador, que tiene alta integración, tamaño compacto, instalación conveniente e integra inteligencia, digitalización y redes en uno. Es adecuado para el control del aislamiento de Sistema de Energía de Aislamiento en ubicaciones médicas de Clase 2, como ICU, CCU, quirófanos y unidades de cuidados intensivos.
2. Funciones:
● Monitoreo en tiempo real y alarma de falla para la resistencia de aislamiento de tierra del sistema IT monitoreado, la corriente de carga del transformador y la temperatura del devanado del transformador;
● Puede monitorear en tiempo real las fallas de desconexión de la línea de conexión con el sistema medido, falla de desconexión del transformador de corriente, falla de desconexión del sensor de temperatura y falla de desconexión de la línea de conexión a tierra funcional, y dar indicación de alarma dentro de 2 segundos después de que ocurre la falla;
● Funciones de indicación de fallas como salida de alarma de relé, indicación de alarma LED y otras;

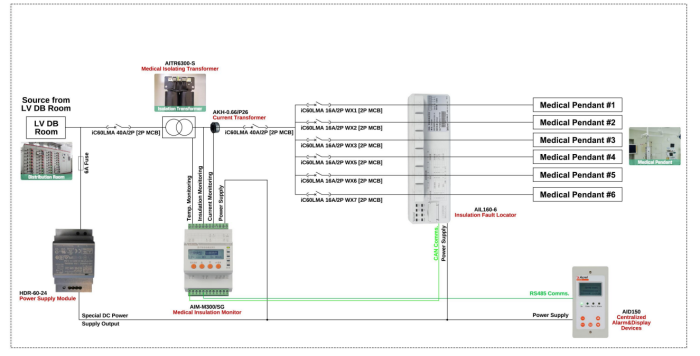

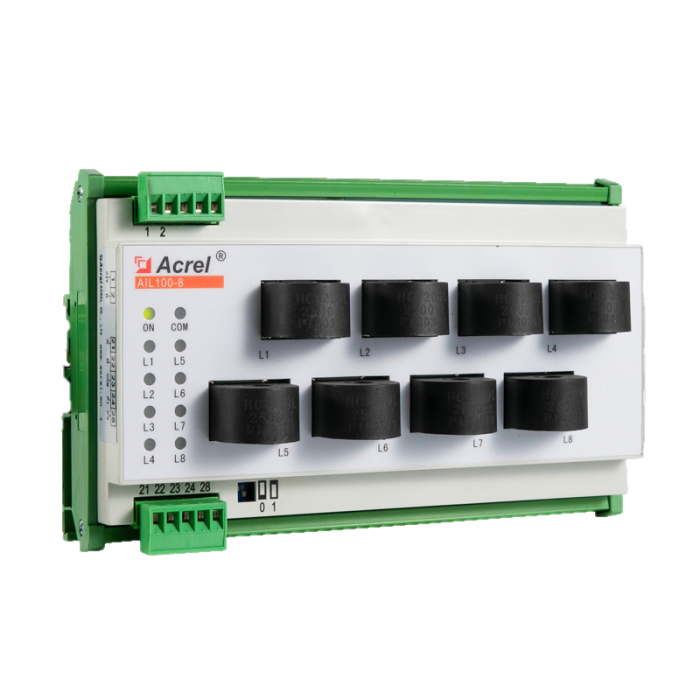

● Se puede utilizar junto con el dispositivo de localización de fallos de aislamiento, que puede generar señales de localización de fallos que se inyectarán en el sistema cuando se produzca el fallo de aislamiento, iniciar la localización de fallos y mostrar los resultados de la localización;
● Adopta dos tecnologías de comunicación de bus de campo, bus RS485 y bus CAN, para la comunicación con el dispositivo de visualización y alarma centralizado, el localizador de fallas de aislamiento y el software de administración de computadora superior, que puede monitorear de forma remota el funcionamiento del sistema de TI en tiempo real;
● Función SOE (Secuencia de eventos), que registra el momento en que ocurrió la alarma y el tipo de falla, lo cual es conveniente para que los operadores analicen el estado de operación del sistema y eliminen las fallas a tiempo.

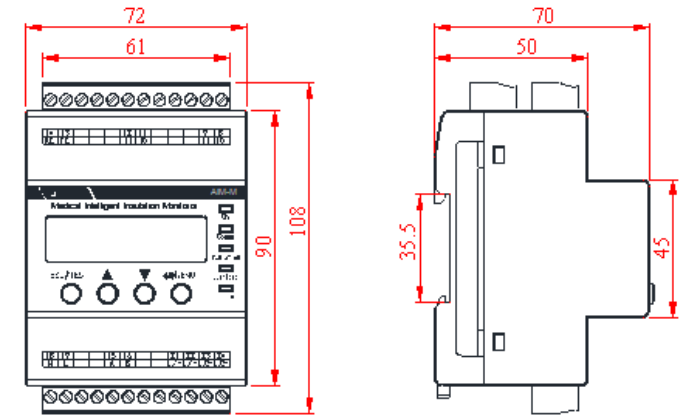

3. Dimensión:

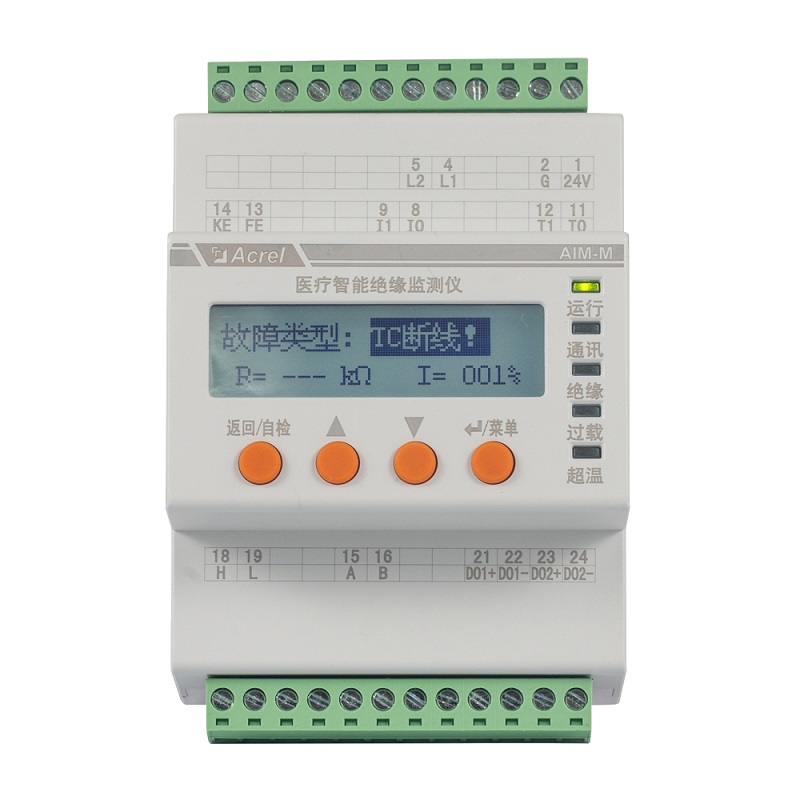

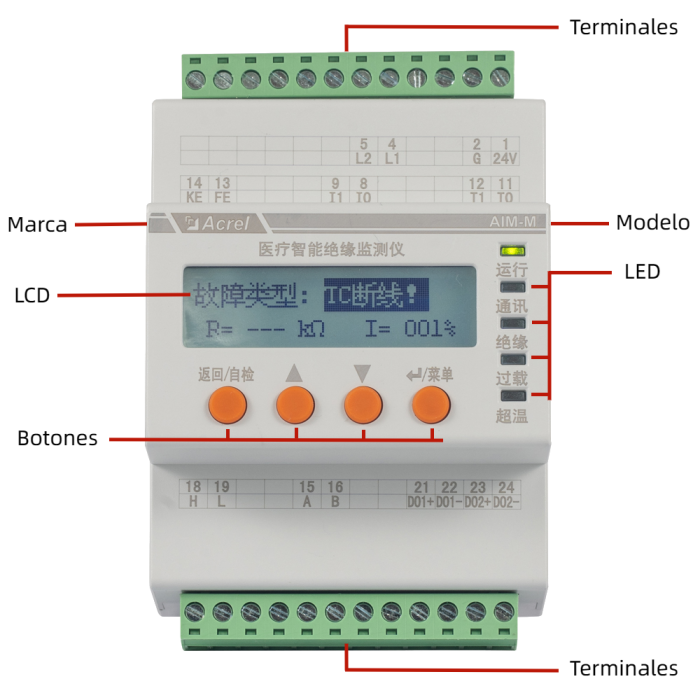

4. Panel Frontal:

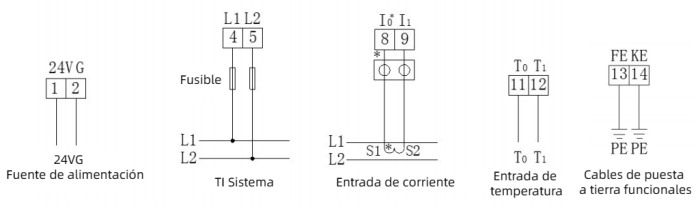

5. Alambrado:

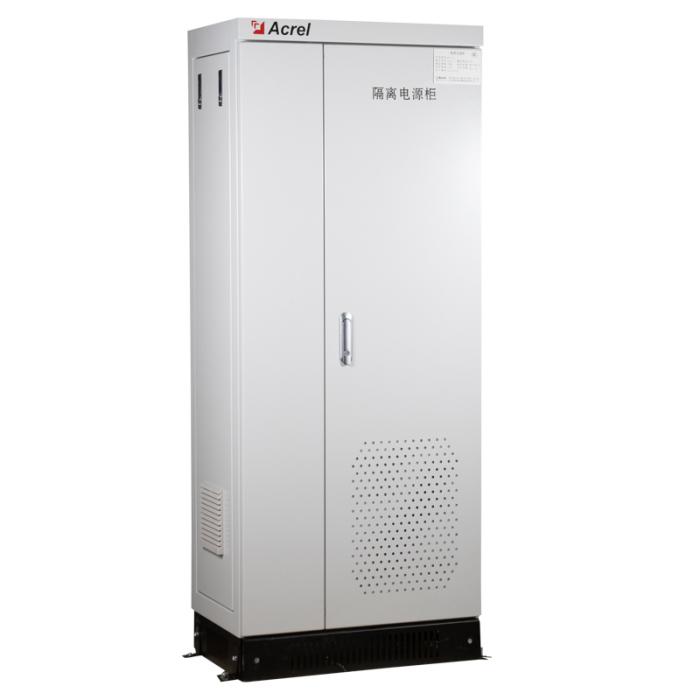

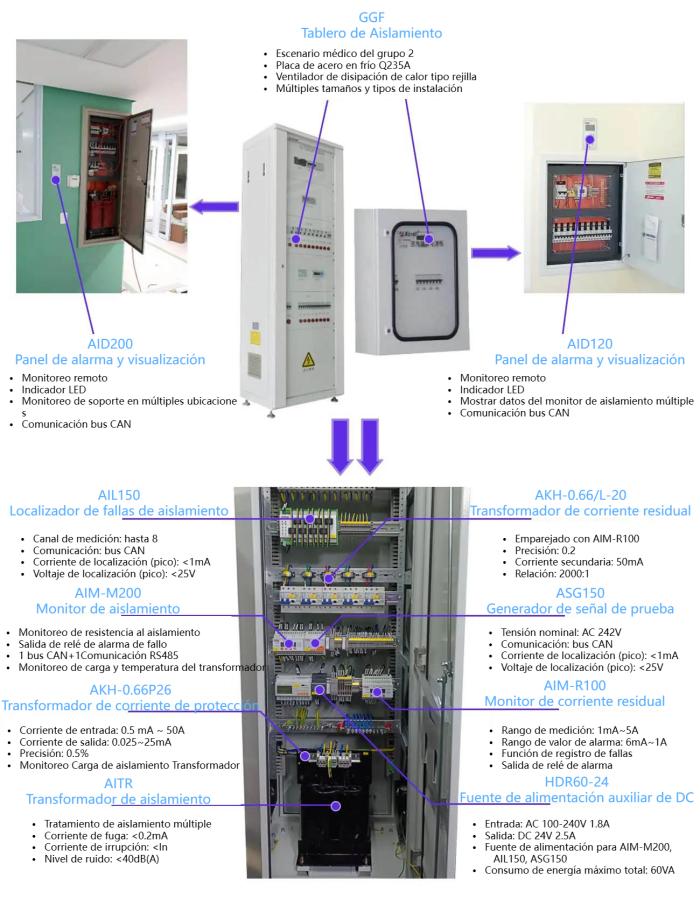

6. Tablero de aislamiento:
