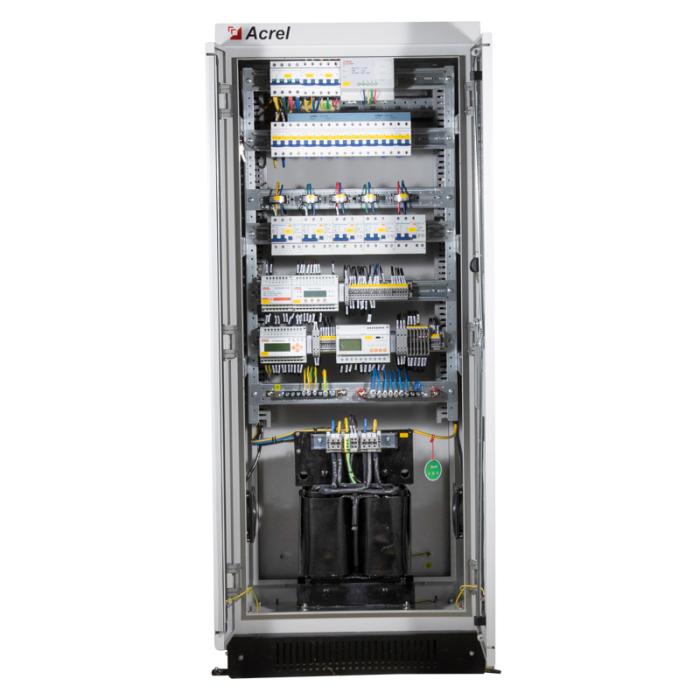

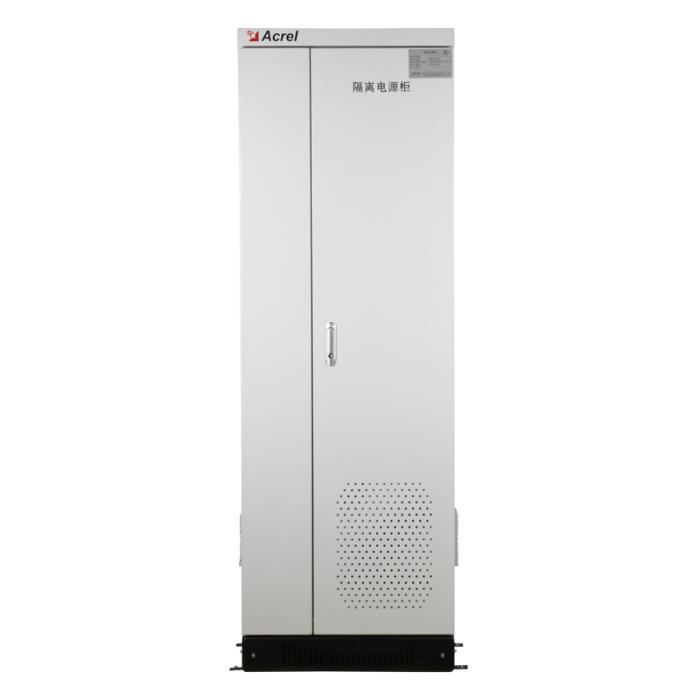

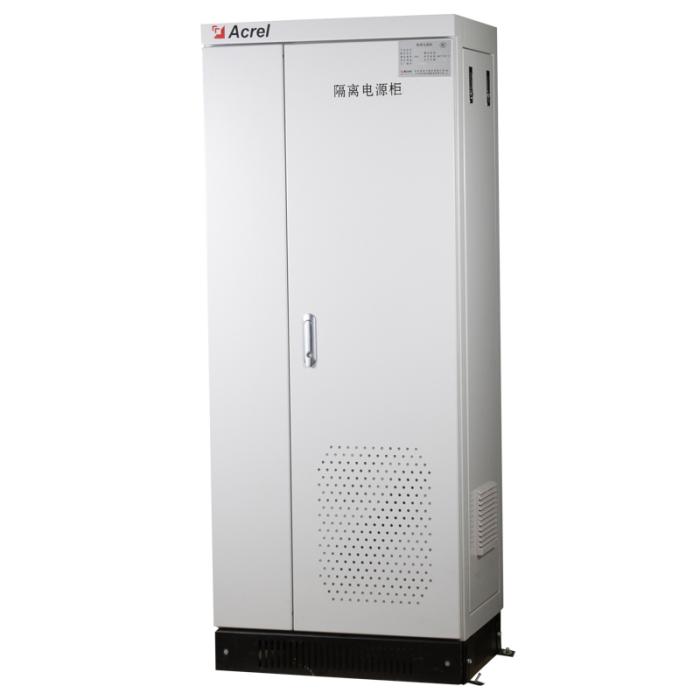

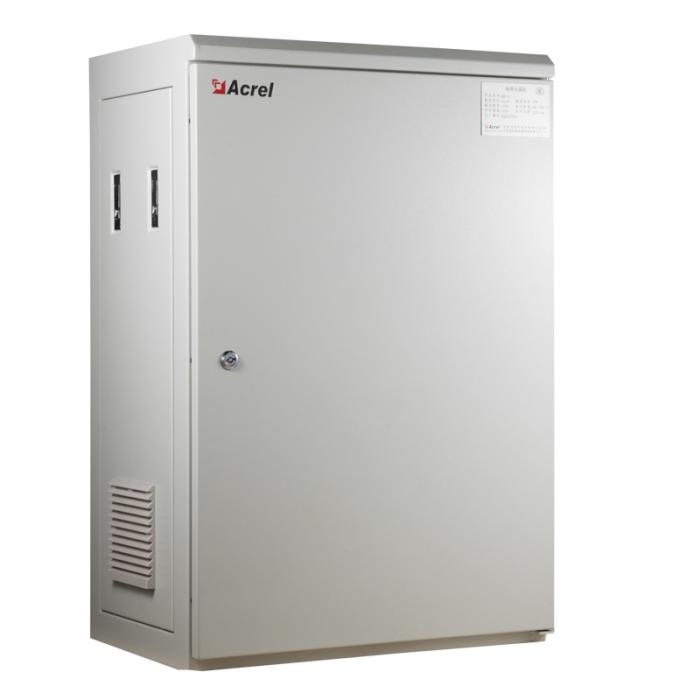

GGF Tablero de Aislamiento para Hospitales
Características principales：
• Adecuado para sistemas de distribución de energía en ubicaciones médicas del grupo 2, como quirofanos, ICU, CCU, NICU y sala de emergencias;
• Uso de placa de acero laminada en frío Q235A;
• Con ventilador de refrigeración;
• Con varios tipos de instalación;
• Nivel de protección: IP31;
• Estándar y certificado: IEC60364-7-710:2016; IEC 61439-2:2011;
- Detalles
- Parámetros
- Documentos
1. General：
El GGF tablero de aislamiento es adecuado para el sistema de distribución de energía del lugar médico de clase 2 u otros sistemas de IT, como quirofanos, salas de operaciones limpias, unidades de cuidados intensivos ICU/CCU/NICU y salas de emergencia. Estos lugares tienen altos requisitos en cuanto a la confiabilidad y seguridad del sistema de suministro de energía, por lo que es necesario utilizar el sistema de IT local para el suministro de energía e implementar medidas equipo tenciales auxiliares locales. Según las diferentes condiciones del quirófano y la unidad de cuidados intensivos, se proporciona el esquema de distribución de energía correspondiente.

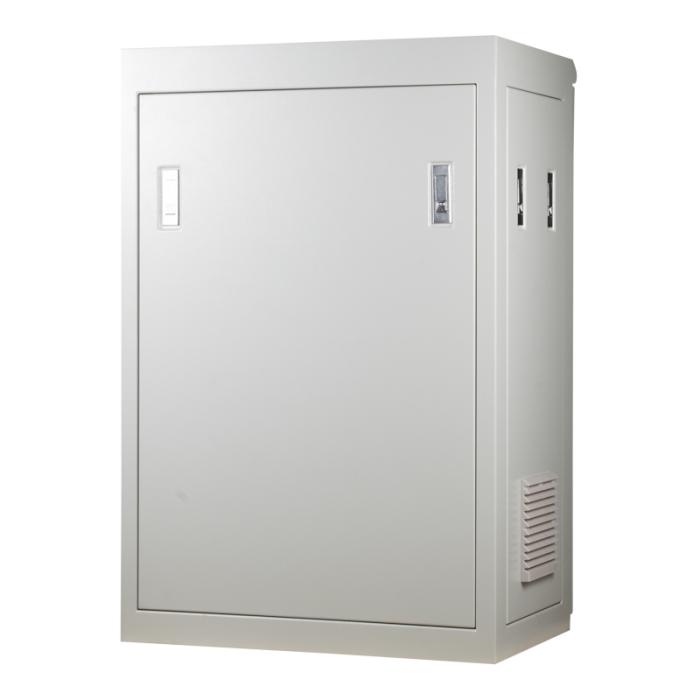

El tabelro GGF tiene tres maneras de instalación: instalación de piso, empotrada en la pared e dividida, que se pueden seleccionar de manera flexible según las condiciones del sitio.
Los GGF tableros de aislamiento cumplen con los estándares de IEC61439-2.

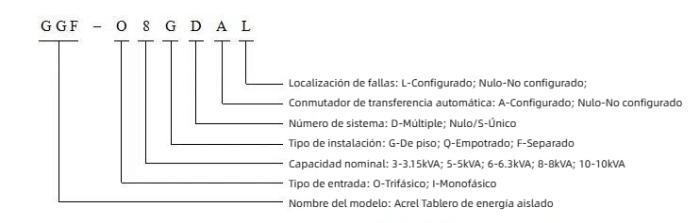

2. Tipos:

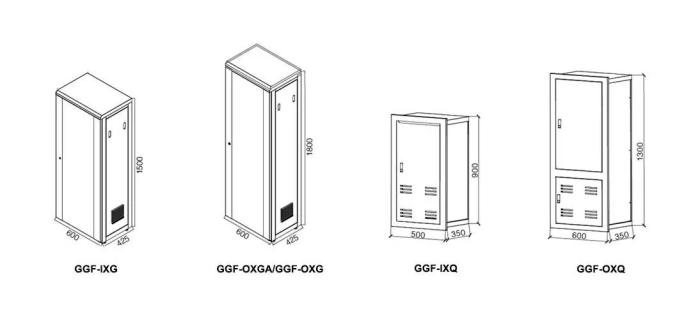

3. Dimensión:

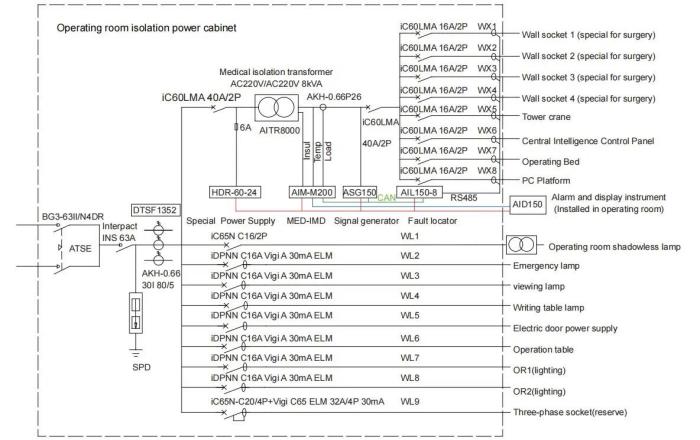

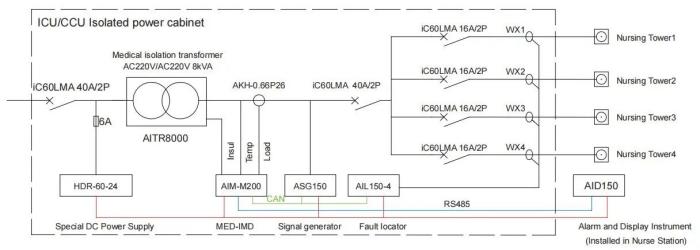

4. Diagramas：
GGF-I8G Diagrama del sistema del tablero de distribución de aislamiento：
GGF-O8G Diagrama del sistema deltablero de distribución de aislamiento：

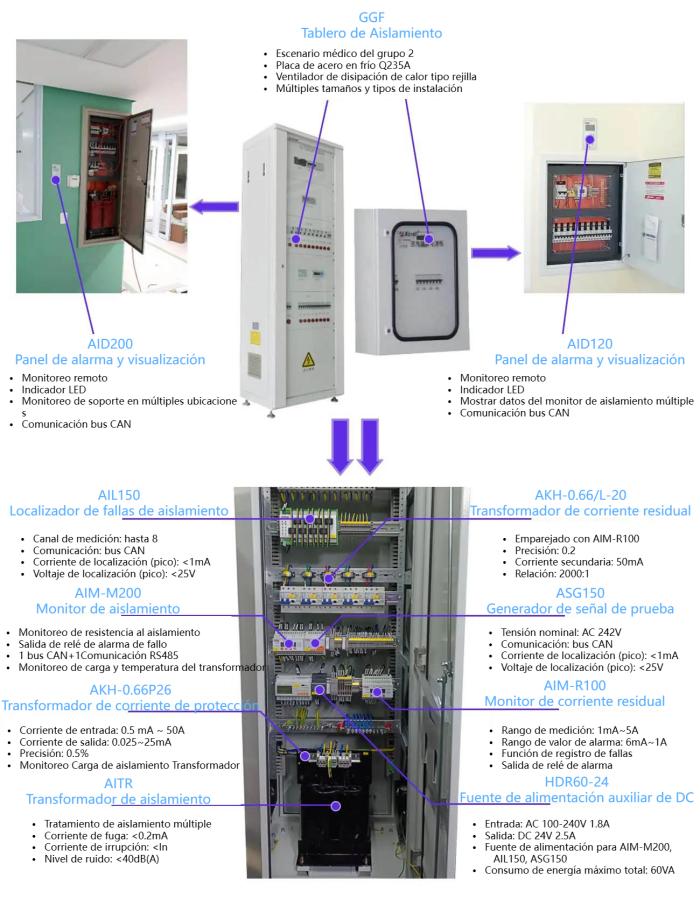

5. Muestras de soluciones:

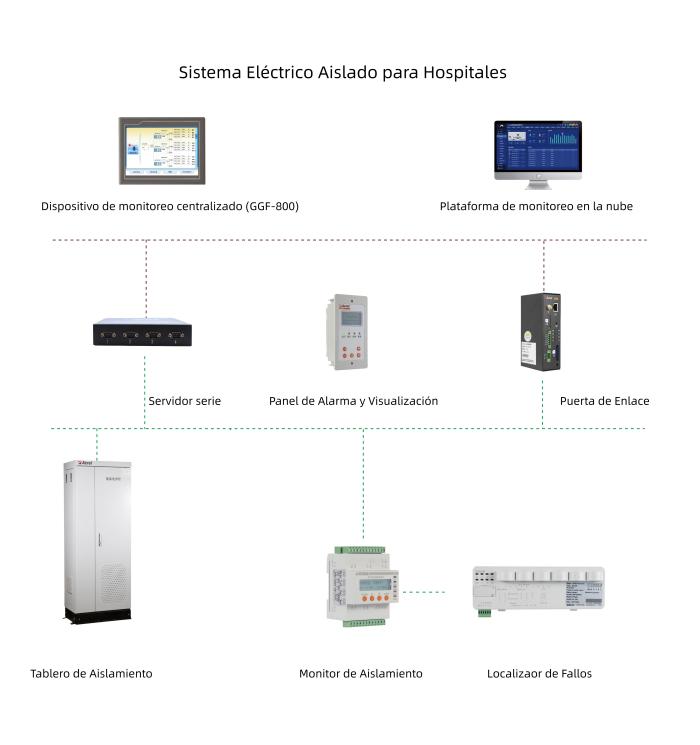

6. Estructura de sistema eléctrico aislado para hospitales:
7. Imagen del sitio:
