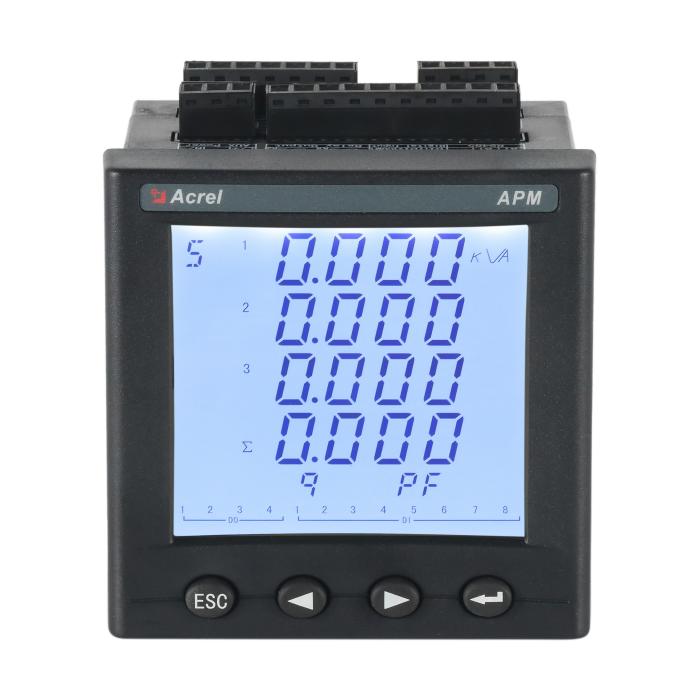

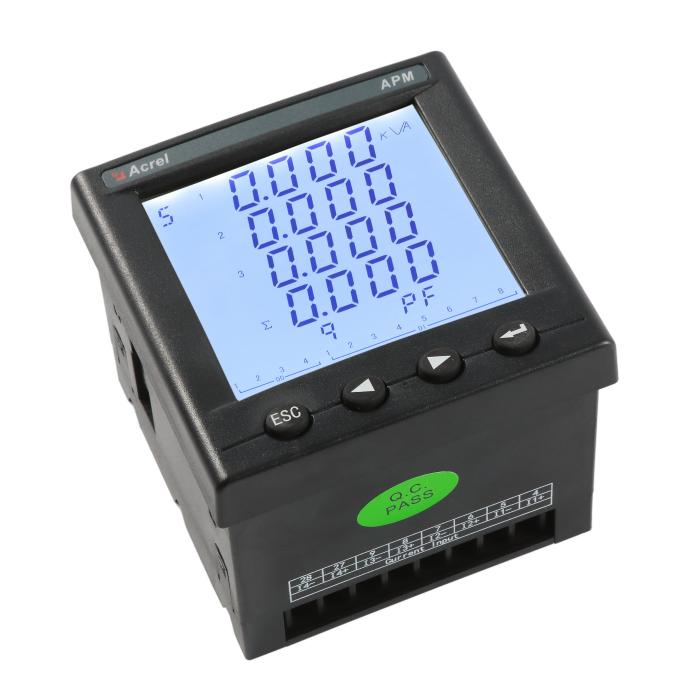

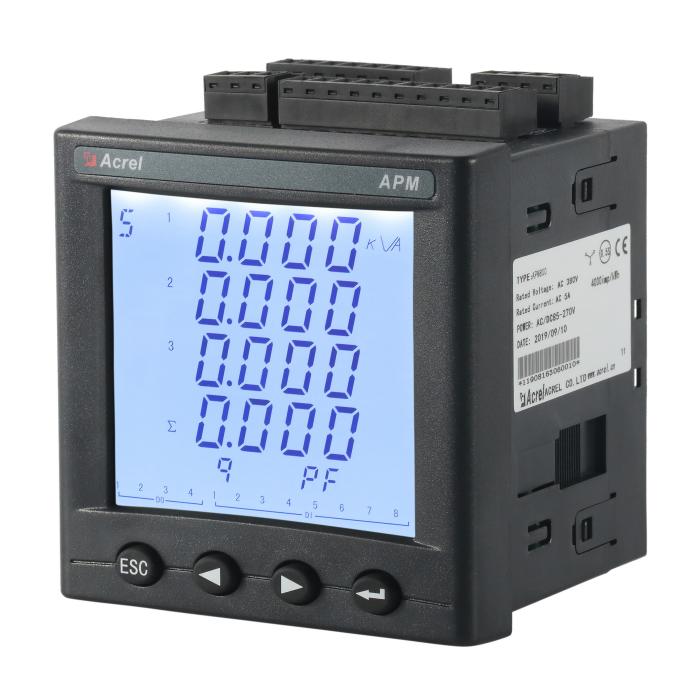

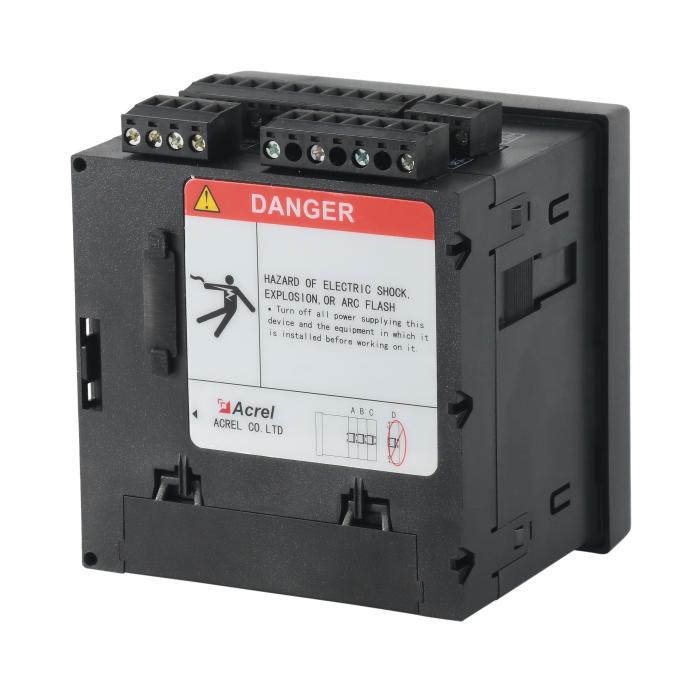

APM800 Medidor de Energía Multifunción de Panel

< >

Características principales：

• Clasificación de corriente: -/5A CA; -/1A AC (Según CTs);

• Clasificación de voltaje: 100V, 110V, 400V, 690V AC;

• Frecuencia: 45~65Hz;

• Precisión: hasta 0.2 S (opcional)

• Comunicación (Cuerpo principal): RS485 (MODBUS-RTU);

• Funciones (ampliada): MCP-PROFIBUS-DP;

MCE-Ethernet;
MCM-RS485 secundario;
MA82-8DI/2DO;
MA84-8AI/4AO;
MLOG-SOE (con tarjeta SD estándar de 4 GB);
F-Multitarifa;

• Estándar y certificado: CE;

Cotización

Detalles
Parámetros
Documentos

1.General：

APMmedidorestienenfunciones comomedición completa de potencia, estadísticas de energía, análisis de calidad de energía y comunicaciones de red y otras funciones, y se utilizan principalmente para el monitoreo integral de la calidad de la red de suministro de energía.

Esta serie de medidores utiliza un diseño modular, con una rica función del módulo DI/DO externo, módulo AI/AO, módulo de grabación de eventos (SOE) con tarjeta T-Flash (TF), módulo de comunicación de red, módulo de medición de temperatura y humedad. , puede lograr una medición de potencia total del circuito eléctrico y monitorear el estado del interruptor, RS485 dual con interfaz Ethernet puede realizar la copia de datos de la estación maestra RS485, eliminando la necesidad de intercambio de conmutación de datos. La interfaz PROFIBUS-DP puede realizar transmisión de datos de alta velocidad y función de red.

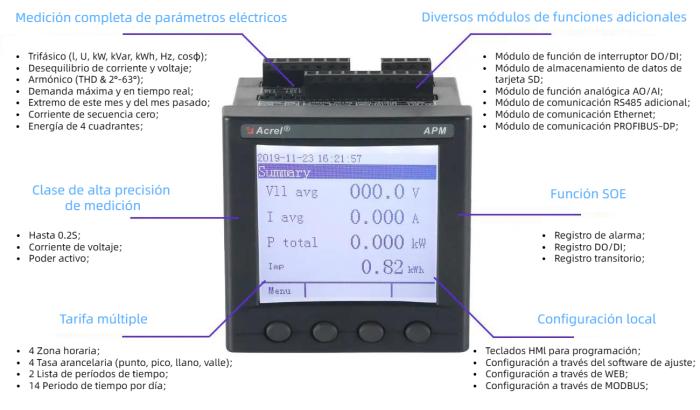

2. Funciones:

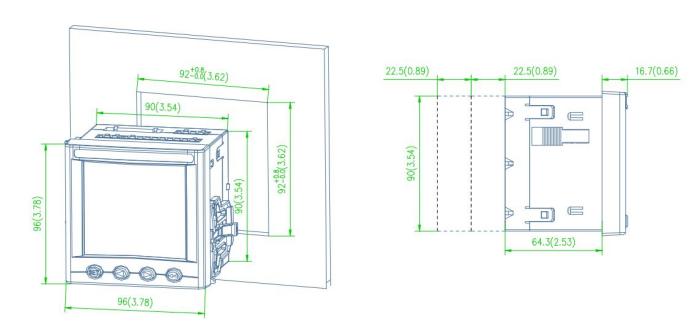

3. Dimensión:

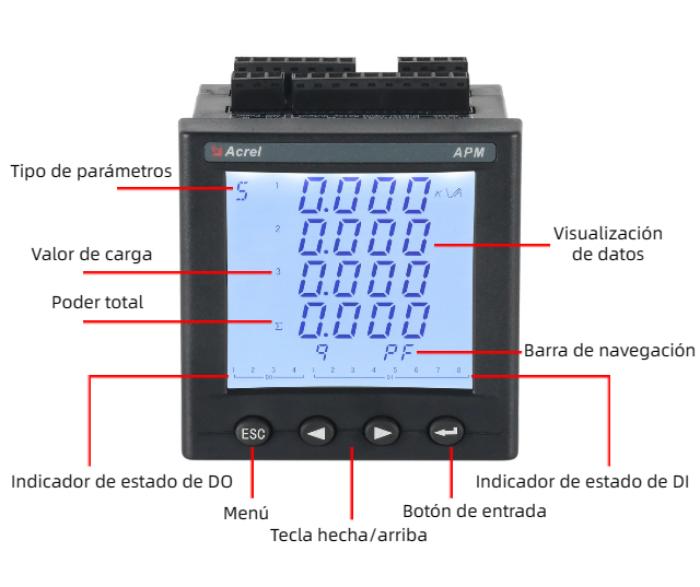

4. Panel Frontal:

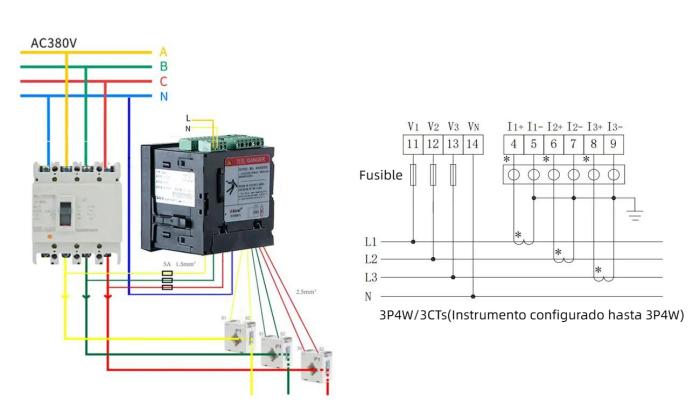

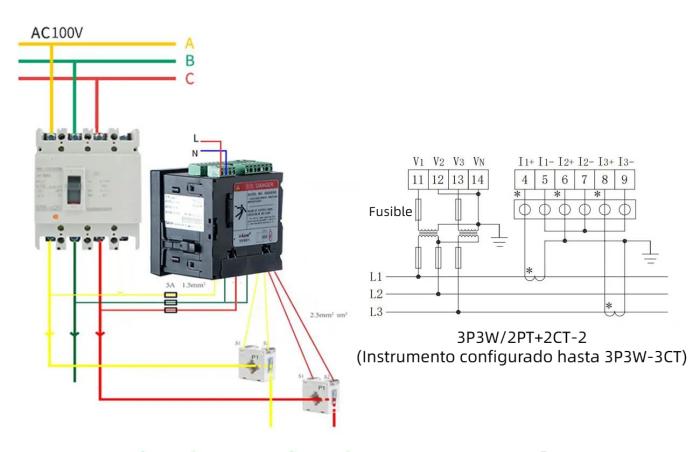

5. Alambrado:

6. La Red:

1. Parámetros técnicos:

Parámetros técnicos		Índice
Señal		Red eléctrica	Trifásico de tres hilos, trifásico de cuatro hilos, consulte el diagrama de cableado;
		Frecuencia	45~65Hz;
		Voltaje	Valor nominal：AC 100V,110V,400V,690V;
			Sobrecarga: 1.2 veces el valor nominal (continuo); 2 veces el valor nominal/1 segundo;
			Consumo de energía: < 0.5 VA (cada canal);
		Corriente	Valor nominal: AC 1A, 5A, admite acceso a líneas de 4 mm2;
			Sobrecarga: 1.2 veces el valor nominal (continuo);10 veces el valor nominal/1 segundo;
			Consumo de energía: < 0.5 VA (cada canal);
Precisión de la medición		Voltaje, corriente y potencia.	Clase 0.5s/clase 0.2s(APM800,APM810/APM801);
		Poder activo	Clase 0.5s/clase 0.2s (APM800,APM810/APM801);
		Poder reactivo	Clase 2;
		Armónico	1% (2°~42°),2% (43°~63°);
Entrada de valorde conmutación		Entradas de contacto seco, fuente de alimentación incorporada;
Salida de relé		Tipo de contacto: contacto abierto en la parte principal, contacto inversor en el módulo; Capacidad de contacto:AC 250V/3A, DC 30V/3A;
Salida de impulsos de energía		Modo de salida: Pulso optoacoplador con colector abierto; Constante de pulso: 4000 (5A), 8000 (1A) imp/kWh;
Salida analógica		Salidade DC 0mA ~ 20mA, 4mA ~ 20mA, 0V ~ 5V, 1V ~ 5V, clase de precisión 0.5 %, resistencia de carga ≤ 500 Ω;
Entrada analógica		Entrada deDC 0mA ~ 20mA, 4mA ~ 20mA, 0V ~ 5V, 1V ~ 5V, clase de precisión 0.5%
Tarjeta de almacenamiento		Capacidad estándar: 4G, tarjeta TF de hasta 32G de capacidad;
Comunicación		Interfaz RS485/protocolo Modbus-RTU y protocolo DLT645 Interfaz Profibus-DP/protocolo Profibus-DP; Interfaz RJ45 (Ethernet) / Modbus-TCP, http, DHCP y otros protocolos;
Fuente de alimentación		Rango de trabajo:AC/DC 85V ~ 265V oAC/DC 115 ~ 415V (P2); Consumo de energía: Consumo de energía de la parte principal ≤ 15VA;
Seguridad	Tensión soportada a frecuencia industrial	La tensión soportada de frecuencia industrial entre la carcasa y la fuente de alimentación auxiliar, cada grupo de terminales de entrada y salida es deAC4 kV/1 min; La tensión soportada a frecuencia industrial entre la fuente de alimentación auxiliar y cada grupo de terminales de entrada y salida es deAC2 kV/1 min; La tensión soportada de frecuencia industrial entre la entrada de tensión y otros grupos de terminales de entrada/salida es deAC2 kV/1 min; La tensión soportada de frecuencia industrial entre la entrada de corriente y otros grupos de terminales de entrada/salida esde AC2 kV/1 min; La tensión soportada de frecuencia industrial entre la salida del relé y otros grupos de terminales de entrada/salida es deAC2 kV/1 min ; La tensión soportada de frecuencia industrial entre cada grupo de terminales de entrada de interruptor, comunicación, salida analógica y salida de pulso esde AC 1 kV/1 min;
	Resistencia de aislamiento	Entradas, salidas al shell>100MΩ;
Compatibilidad electromagnética		Cumple con el estándar IEC61000 (Nivel 4);
Nivel de protección		Panel indicador IP52;
Ambiente		Temperatura de funcionamiento: -20 °C ~ +65 °C; Temperatura de almacenamiento: -20°C ~ +70°C; Humedad relativa: ≤ 95% sin condensación; Altitud: ≤ 2500m;

2. Funciones:

Funciones			APM800 (class 0.5s)	APM801 (class 0.2s)	APM810 (class 0.5s)
Parámetros medidos	Medición eléctrica total		√	√	√
Parámetros medidos	Energía de cuatro cuadrantes		√	√	√
Salida de impulsos de energía	Salida de impulsos de energía activa/reactiva		√	√	√
Demanda	Corriente trifásica, potencia activa, potencia reactiva, demanda de potencia aparente en tiempo real y demanda máxima (incluyendo marca de tiempo)		√	√	√
Estadísticas de valor extremo	Extremo de corriente, voltaje de línea, voltaje de fase, potencia activa, potencia reactiva, potencia aparente, factor de potencia, frecuencia, armónico total de corriente, armónico total de voltaje en este mes y el mes pasado (incluyendo marca de tiempo)		√	√	√
Calidad de energía	Desequilibrio de corriente, tensión de línea, tensión de fase.		√	√	√
	Ángulo de fase de voltaje, ángulo de fasede corriente		√	√	√
	Ángulo de fase de corriente de voltaje		√	√	√
	Contenido armónico total (par, impar) de tensión y corriente		×	×	√
	Contenido armónico de voltaje y corriente (2-63 veces)		×	×	√
	Factor de cresta de voltaje		×	×	√
	Factor de forma de onda telefónica		×	×	√
	Factor Kde corriente		×	×	√
Registros de alarma	Un total de 66 tipos de alarmas, cada tipo puede registrar los 16 registros de alarma más recientes, admite registros extendidos mediante tarjeta TF		√	√	√
Registro de eventos	Registre los 128 registros de eventos más recientes, admita registros extendidos mediante tarjeta TF		√	√	√
Comunicación	Protocolo modbus		√	√	√
I/O	2Entradas digitales+2 salidas digitales (2DI+2DO)		√	√	√
Extensiones	MD82	8 Entradas digitales + 2 salidas digitales con contactos inversores (8DI+2DO)	√	√	√
	MLOG	Almacenamiento de tarjeta TF (registros de alarmas, registros de eventos, parámetros eléctricos y registros de sincronización de energía, etc.)	√	√	√
	MA84	8Entradas analógicas (clase 0.5) + 4 salidas analógicas (clase 0.5) (8AI+4AO)	√	√	√
	MCM	1 RS485/Modbus-RTU, admite modo maestro o modo esclavo	√	√	√
	MCP	1 Profibus-DP	√	√	√
	MCE	1 Ethernet, compatible con Modbus-TCP, http, SMTP, protocolo DHCP	√	√	√
	MTN	4Canales de medición de temperatura de 2mNTC	√	√	√
	MTN	4Canales de medición de temperatura de4mNTC	√	√	√
	MTP	2Canales de medición de temperaturadePT100	√	√	√
	MTH	1Canal de control de temperatura y humedad.	√	√	√
	MPNET	1Canal de comunicación Profinet, Ethernet 100M 100BASE-TX	√	√	√
