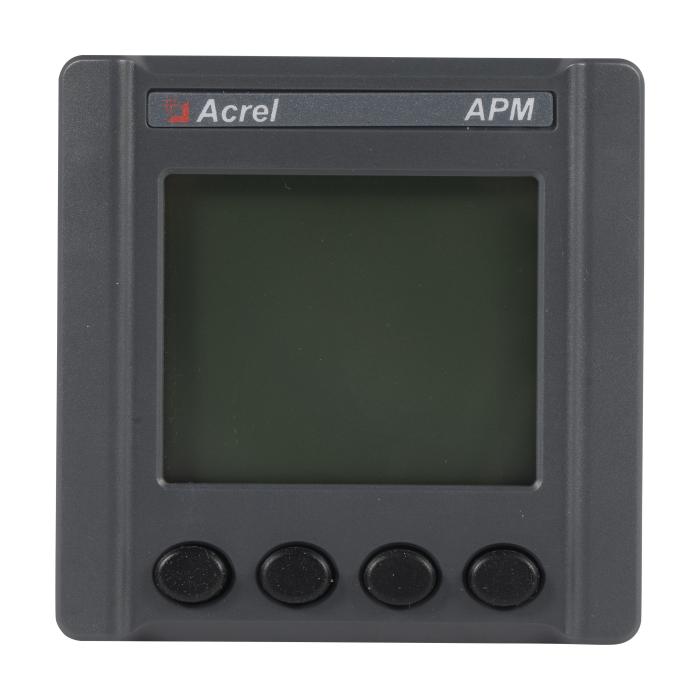

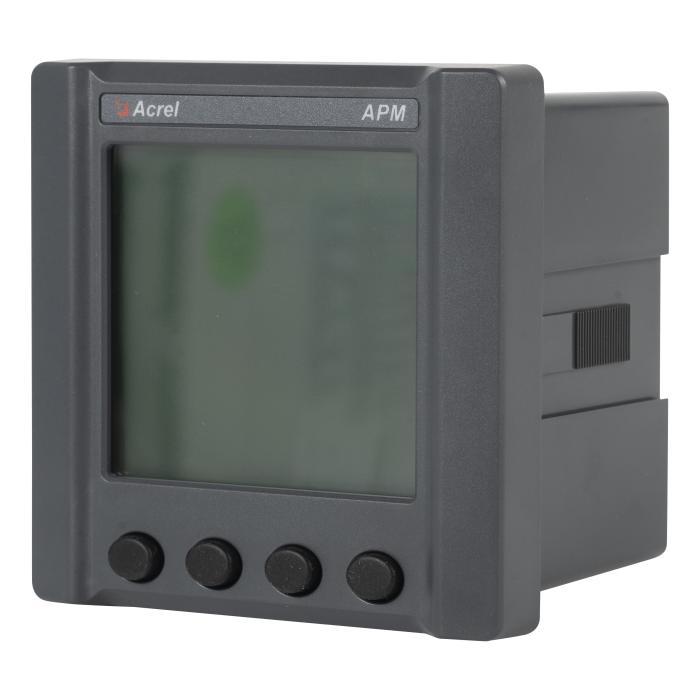

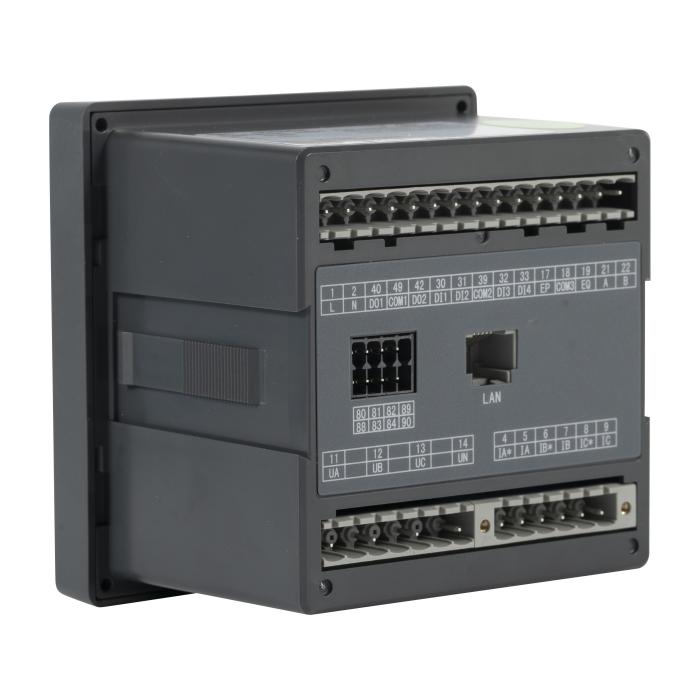

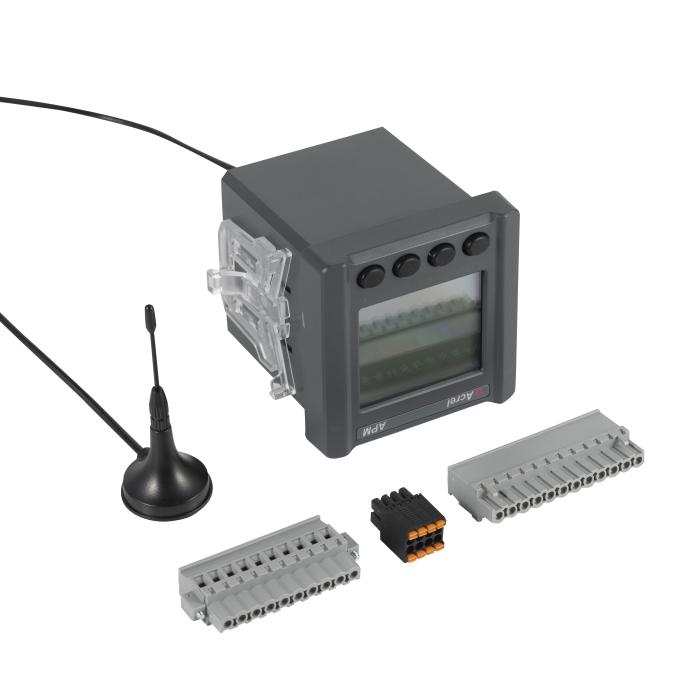

APM520 Medidor de Monitoreo de Calidad de Energía

< >

Características principales：

• Clasificación de corriente: 1/5A AC(Con CTs);

• Clasificación de voltaje: AC100V, 110V, 400V, 690V(solo 96 tipo);

• Frecuencia: 45~65Hz;

• Precisión: hasta 0.5S;

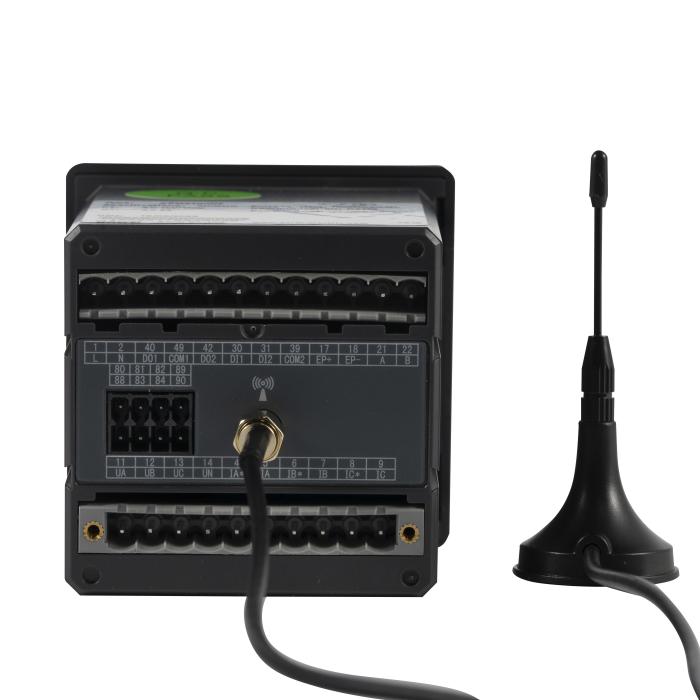

• Multiples métodos de comunicación: 4G/WiFi/Ethernet/Lora/NB;

• Funciones (ampliada): F-Multitarifa;

CE-Ethernet;

S-0.2S Clase+Registro de fallas;

K-2DI2DO(72 Tipo)/4DI2DO(96 Tipo);

2C-Segunda RS485 comunicación;

2M-2 Canales de salida analógica;

T-4 Canales de NTC medición de temperatura;

L-1 Canal de medición de corriente de fuga;

• Estándar y certificado: CE;

Cotización

Detalles
Parámetros
Documentos

1. General：

El APM520 medidor de potencia de red tiene funciones de medición de potencia total, estadísticas de energía, análisis de calidad de energía (incluidos armónicos, interarmónicos, parpadeo), función de registro de fallas (incluida la interrupción temporal de aumento y caída de voltaje, corriente de irrupción y otros registros), función de grabación de eventos y comunicación de red y otras funciones. Se utiliza principalmente para el monitoreo integral de la calidad del suministro de energía en la red eléctrica. Esta serie de medidores está equipada con módulos DI/DO, módulos AO, módulos de comunicación inalámbrica y módulos de medición de temperatura de fuga con muchas funciones, que pueden realizar de manera flexible la medición de potencia completa del circuito eléctrico y el monitoreo del estado de conmutación..

2. Funciones adicionales:

Modelo base	Función básica	Función opcional	Grupo de opciones
APM520	4DI2DO2EP1C	1. CE (Ethernet Comunicación/MODBUS-TCP)	1+5+6+7+8 2+3+4+7+8 1+5+6+7+8 2+3+4+7+8 5+6+7+8+9 5+6+7+8+10 5+6+7+8+11 5+6+7+8+12
		2. 2C (Segunda comunicación ampliada)
		3. K (4canales de entrada de conmutación +2 canales desalida de conmutación)
		4.2M (2 canales analógicos)
		5. T (4 canales de medición de temperatura NTC)
		6.L (1 canal de fuga)
		7.F (Tasa compuesta)
		8.S (Nivel 0.2S + registro de fallos)
		9.WF (WiFi Comunicación)
		10.LR (Lora Comunicación)
		11.4G (4G Comunicación)
		12.NB (NB Comunicación)

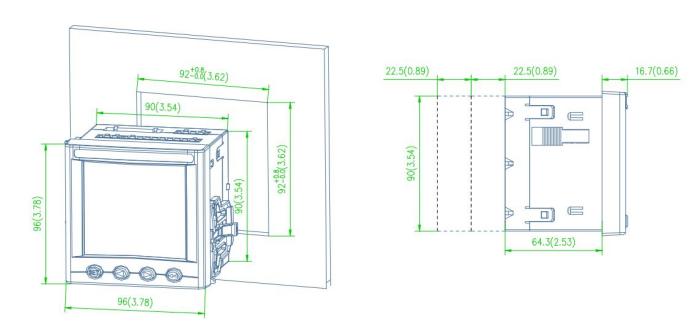

3. Dimensión:

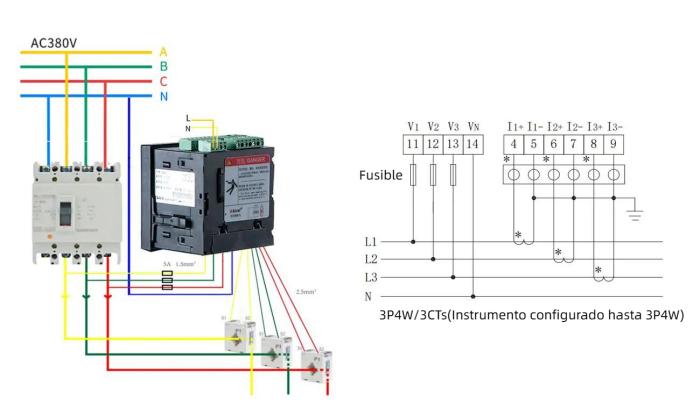

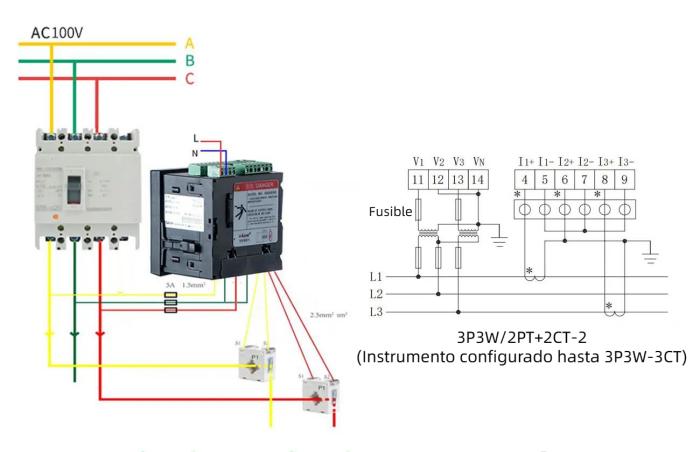

4. Alambrado:

5. La Red:

Visualización	Método de visualización		Cristal líquido de matriz de puntos; Cambiar entre chino e inglés
	Resolución		128*128；
	Iluminar desde el fondo		LED blanco;
	Área visible		72 Forma: 38 mm x 46 mm (1.78"/2.3"); 96 Forma: 56 mm x 60 mm (2.46"/3.2");
Señal	Red eléctrica		Trifásico de tres hilos, trifásico de cuatro hilos, consulte el diagrama de cableado;
	Frecuencia		45～65Hz；
	Voltaje		Valor nominal: AC 357.7/100V, AC 363.5/110V, AC 3230/400V, AC 3400/690V (Solo 96 Tipo);
			Sobrecarga: 1.2 veces el valor nominal (continuo); 2 veces el valor nominal/1 segundo;
			Consumo de energía: < 0.5 VA (cada canal);
	Corriente		Valor nominal: AC 3x 1 (1.2) A, AC 3x5(6)A;
			Sobrecarga: 1.2 veces el valor nominal (continuo);10 veces el valor nominal/1 segundo;
			Consumo de energía: < 0.5 VA (cada canal);
Measurement accuracy	Voltaje, corriente		IEC 61557-12 0.2%
	Armónicos devoltaje, armónicos de corriente		IEC 61557-12 1%
	Frecuencia		IEC 61557-12 ±0.02Hz
	Poder activo		IEC 61557-12 0.5%
	Poder reactivo		IEC 61557-12 1%
	Energía eléctrica activa		Clase 0.5S (precisión de 0.2S cuando se selecciona S) (precisión de 1S cuando se utiliza el transformador secundario integrado del instrumento)
Calidad de energía (solo disponible cuando se selecciona S)	Grabación de ondas		20 formas de onda, 10 ondas antes y después;
	Captura de forma de onda		Se almacenan 128 puntos de ciclo por forma de onda;
Entrada devalordeconmutación	Entrada de contacto seco, fuente de alimentación incorporada; Tiempo de respuesta: menos de 300ms
Salida de relé	Tipo de contacto: contacto normalmente abierto; Capacidad de contacto:AC 250V/3A DC 30V/3A;
Salida de pulso de energía	Modo de salida: pulso de fotoacoplador con colector abierto; Constante de pulso: 10000 imp/kWh (predeterminado);
Comunicación	Interfaz RS485/protocolo Modbus-RTU y protocolo DLT645 Interfaz RJ45(Ethernet)/protocolo Modbus-TCP; Interfaz inalámbrica;
Fuente de alimentación	Rango de trabajo: AC/DC 85V ~ 265V o AC/DC 100 ~350V; Consumo de energía: Consumo de energía de la parte principal ≤ 15VA;
Seguridad	Tensión soportada a frecuencia industrial	La tensión soportada a frecuencia de red entre la carcasa y la fuente de alimentación auxiliar, cada grupo de terminales de entrada y salida es de 4kV AC/1 min; La tensión soportada a frecuencia de red entre la fuente de alimentación auxiliar y cada terminal de entrada y cada grupo de terminales de salida es de 2kV AC/1 min; La tensión soportada a frecuencia de red entre la entrada de tensión y otros bloques de terminales de entrada y salida es de 2kV AC/1 min; La tensión soportada a frecuencia de red entre la entrada de corriente y otros bloques de terminales de entrada y salida es de 2kV AC/1 min; La tensión soportada a frecuencia de red entre la salida de relé y otros bloques de terminales de entrada y salida es de 2kV AC/1 min; La tensión soportada a frecuencia de red entre los grupos de terminales de entrada de conmutación, comunicación, salida analógica y salida de pulso es de 1kV AC/1 min;
	Resistencia de aislamiento	Entradas, salidas al shell>100MΩ;
Compatibilidad electromagnética	Cumple con el estándar IEC61000 (Nivel 4);
Ambiente	Temperatura de funcionamiento: -25 °C ~ +70 °C; Temperatura de almacenamiento: -40°C ~ +85°C; Humedad relativa: ≤ 95% sin condensación; Altitud: ≤ 2500m;
Nivel de protección	Panel de visualización IP54; (Opcionalmente IP65)
