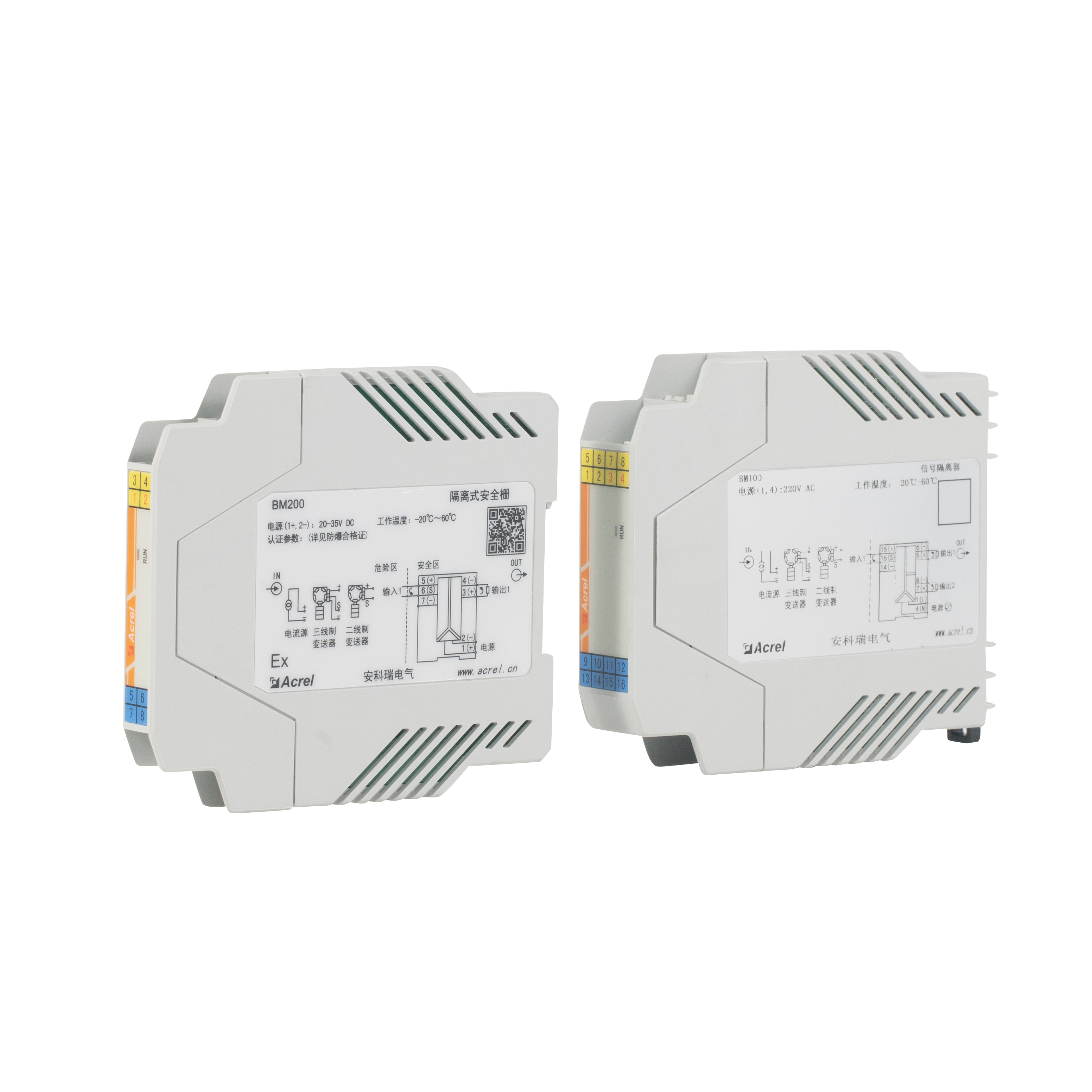

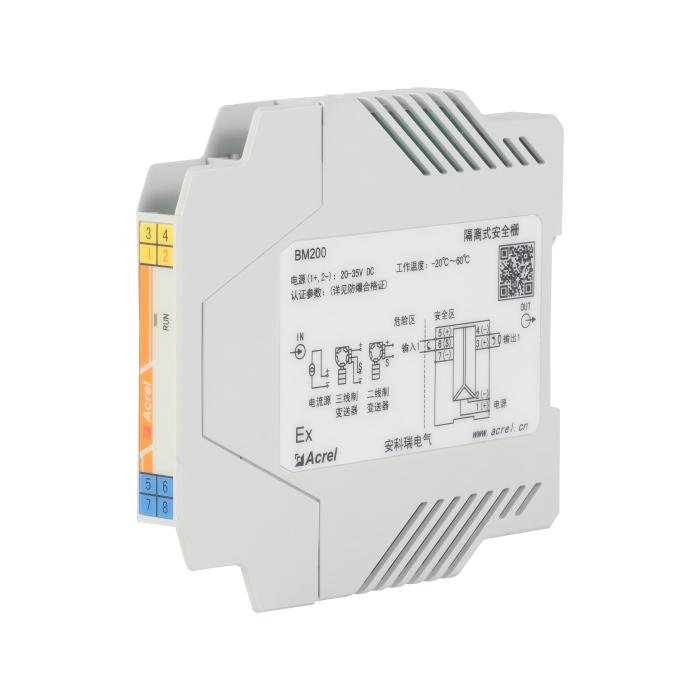

BM200-DI/I Aislador de Señal Analógica de Corriente
Características principales：
• Entrada nominal: DC 4-20mA/0-20mA; DC 0-5V/0-10V; DC 0-10V/2-10V;
• Salida nominal: DC 4-20mA/0-20mA; DC 0-5V/0-10V; DC 0-10V/2-10V;
• Fuente de alimentación: DC20-35V;
• Precisión: Clase 0.2;
• Aplicación: Emparejado con PLC para Automatización Industrial; Utilizado para medición;
• Estándar y certificado: Certificado a prueba de explosiones;
- Detalles
- Parámetros
- Documentos
1. General：
La barrera de seguridad de aislamiento de la serie BM200 proporciona energía al transmisor en el área peligrosa. La señal de corriente generada por el transmisor se aísla y se convierte en una señal de corriente o voltaje lineal correspondiente y se envía al área segura. Este producto requiere una fuente de alimentación independiente, aislamientode entrada/salida/fuente de alimentación. Se puede utilizar en equipos transmisores de dos y tres hilos con fuente de corriente. BM200 mejora la seguridad intrínseca y el rendimiento a prueba de explosiones del sistema, aumenta la capacidad antiinterferencia del sistema y mejora la confiabilidad del funcionamiento del sistema.
2. Tipos:
|
Tipo |
Signal de entrada |
Signal de salida |
|
BM200-DI/I-B11 BM200-DI/I-C12 BM200-DI/I-C22 |
DC 0-20mA/4-20mA(Tensión de distribución≥14V/20mA) |
DC 0-20mA/4-20mA; |
|
BM200-DV/I-B11 BM200-DV/V-B11 BM200-DV/I-C22 BM200-DV/V-C22 |
DC 0-5V/1-5V; DC 0-10V/2-10V(Tensión de distribución≥10V/20mA) |
DC 0-20mA/4-20mA; DC 0-5V/0-10V; DC 0-10V/2-10V |
|
BM200-TR/I-B11 BM200-TR/V-B11 BM200-TR/I-C12 BM200-TR/V-C12 BM200-TR/I-C22 BM200-TR/V-C22 |
PT100(Rango de medición mínimo 50℃, admite sistema de dos cables y sistema de tres cables) |
DC 0-20mA/4-20mA; DC 0-5V/0-10V; DC 0-10V/2-10V |
|
BM200-VR/I-B11 BM200-VR/V-B11 BM200-VR/I-C12 BM200-VR/V-C12 BM200-VR/I-C22 BM200-VR/V-C22 |
DC 0-20mA/4-20mA(Rango mínimo 1KΩ, admite sistema de dos cables y sistema de tres cables) |
DC 0-20mA/4-20mA; DC 0-5V/0-10V; DC 0-10V/2-10V |
3. Dimensión:

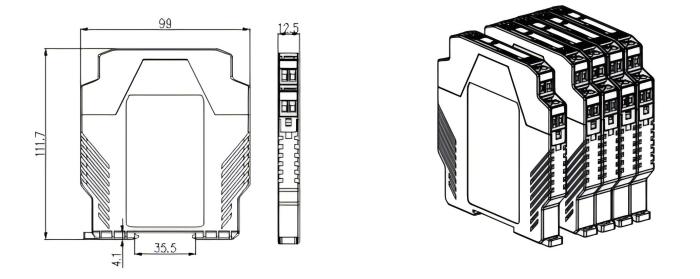

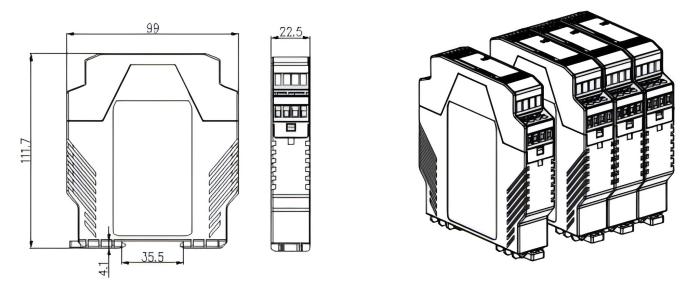

Dimensiones de la carcasa del modelo BM200-DI/I-B11:
Dimensiones de la carcasa del modelo BM200-DI/I-B12, BM200-DI/I-C22:

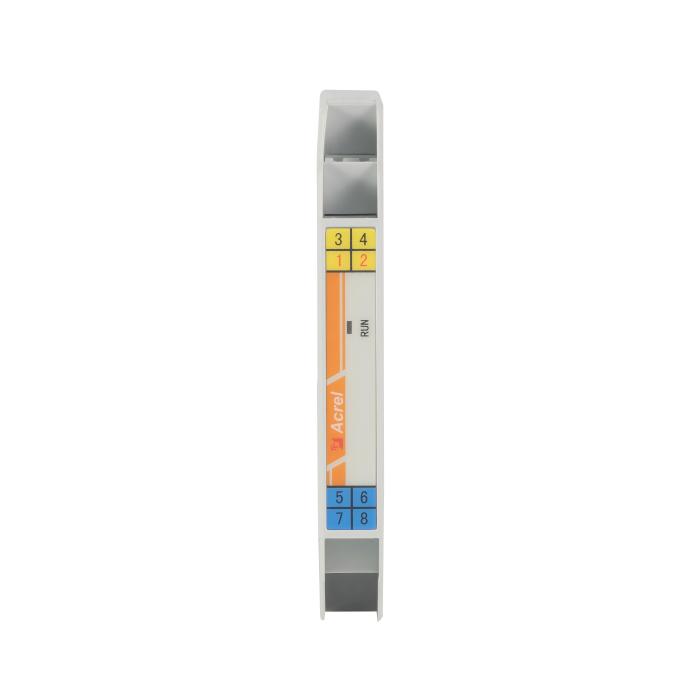

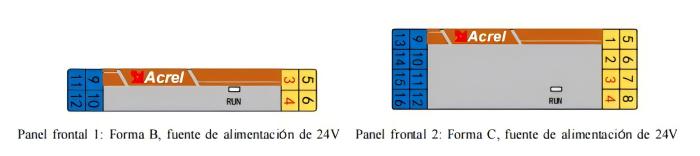

4. Panel Frontal:
5. Alambrado:

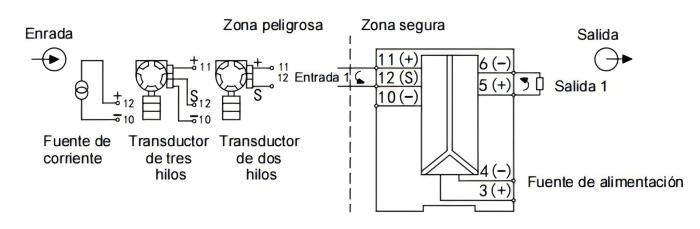

BM200-DI/I-B11:

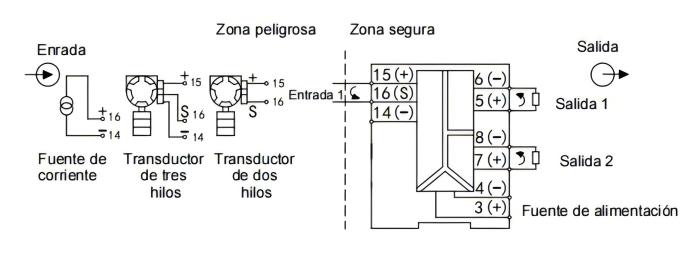

BM200-DI/I-C12:

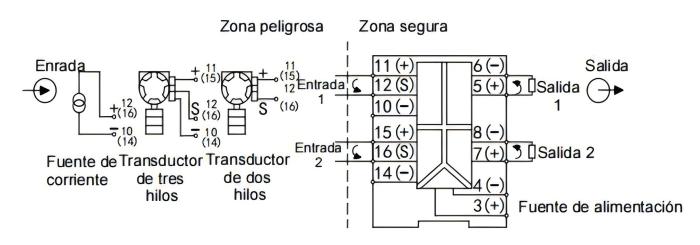

BM200-DI/I-C22:
