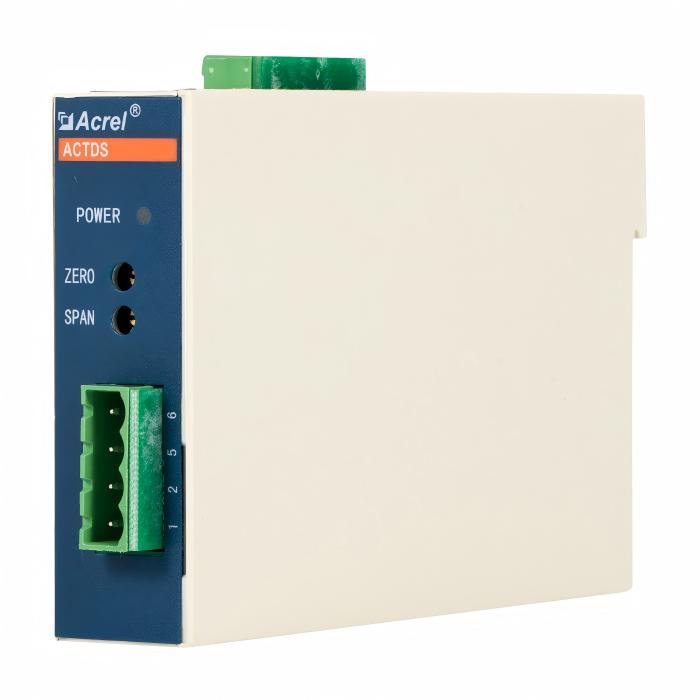

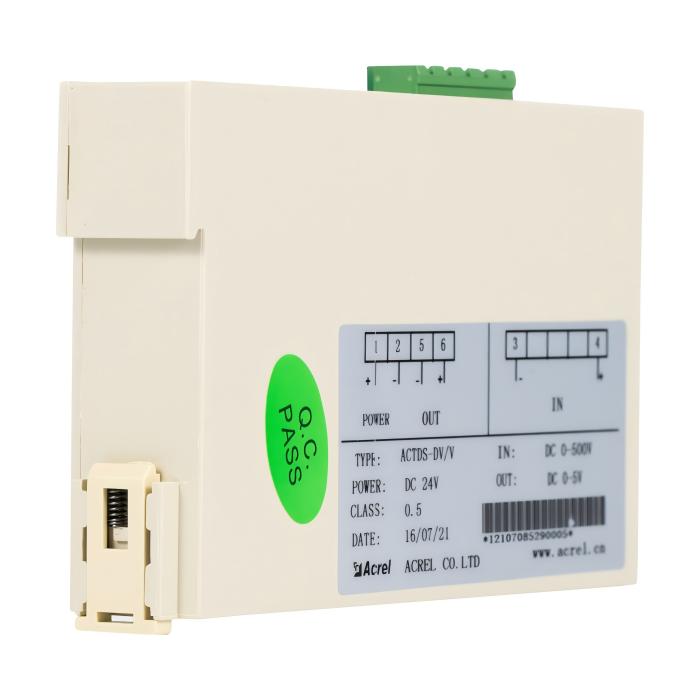

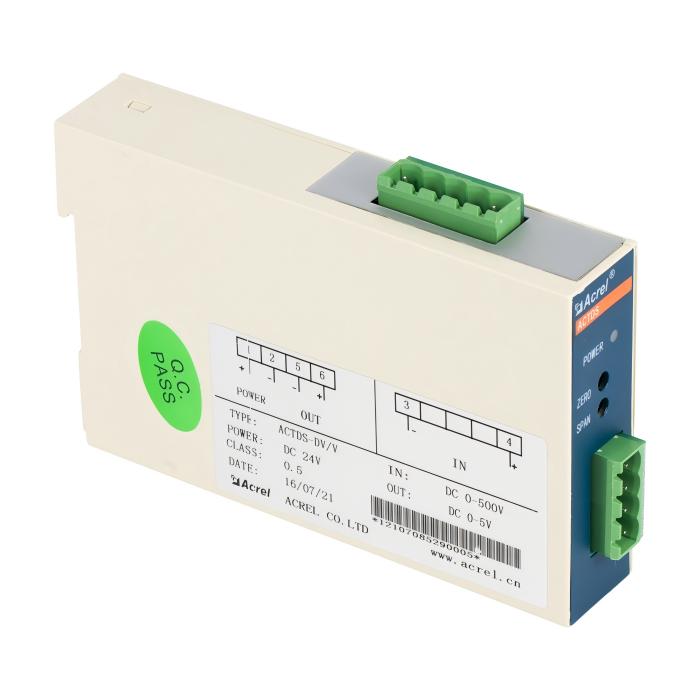

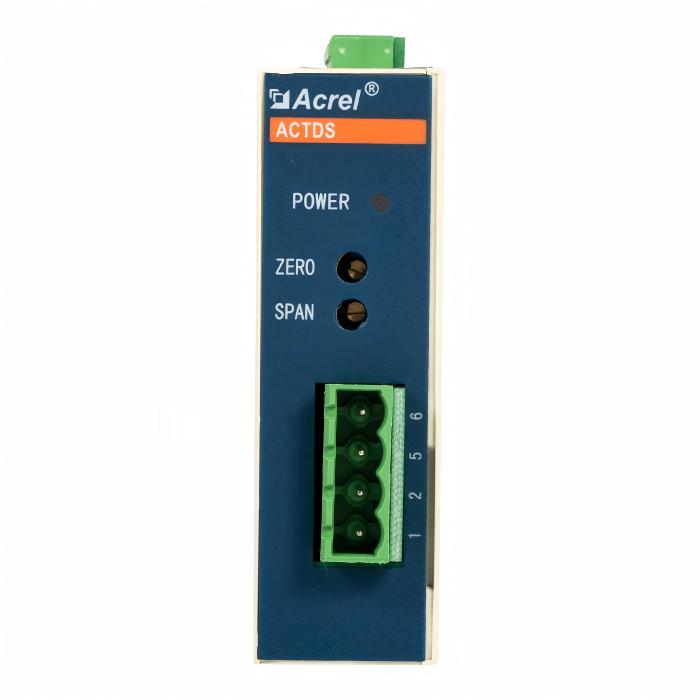

ACTDS-DV Transductor de Voltaje con Entrada de DC 100-1500V
Características principales：
• Entrada nominal:DC 100-1500V;
• Salida nominal: DC 0-5V/0-10V; DC 0-20mA/4-20mA;
• Fuente de alimentación: DC12/24/48V;
• Precisión: Clase 0.5;
- Detalles
- Parámetros
- Documentos
1. General：
ACTDS-DV sensores de tensión DC son el módulo de medición que convierte la tensión DC medida en una señal de corriente DC o tensión DC proporcional, según la teoría de aislamiento óptico. La entrada está altamente aislada de la salida. Se caracterizan por su alta precisión, linealidad e integración, tamaño compacto, estructura simple, estabilidad a largo plazo y adaptabilidad a diversas condiciones de trabajo. Se utilizan ampliamente para el control y la detección de sistemas de equipos eléctricos en los sectores de energía, petróleo, minería, química, ferrocarriles, comunicaciones y automatización de edificios.

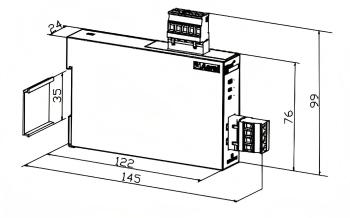

2. Dimensión:

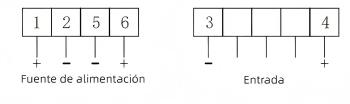

3. Alambrado:
Terminales:
|
Terminal |
1 |
2 |
5 |
6 |
3 |
4 |
|
Identificación |
Fuente de alimentación+ |
Alimentación GND(G) |
Salida- |
Salida+ |
Entrada- |
Entrada- |
