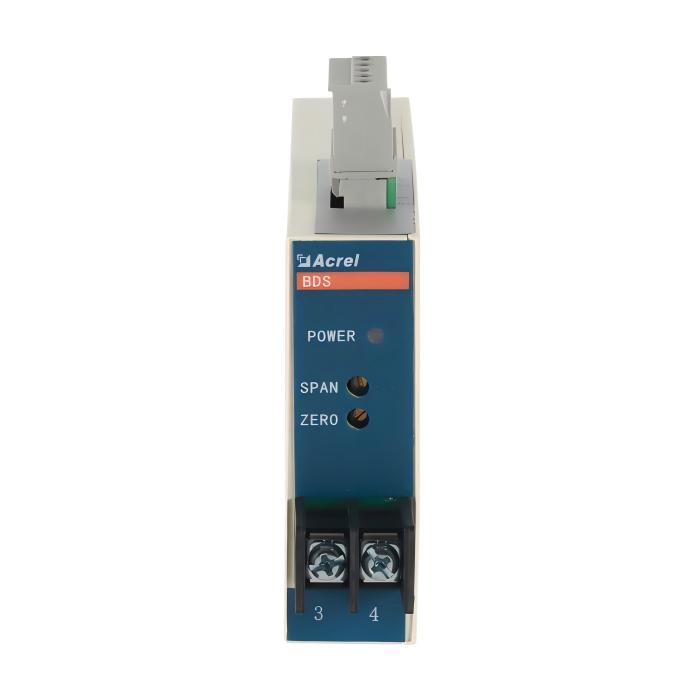

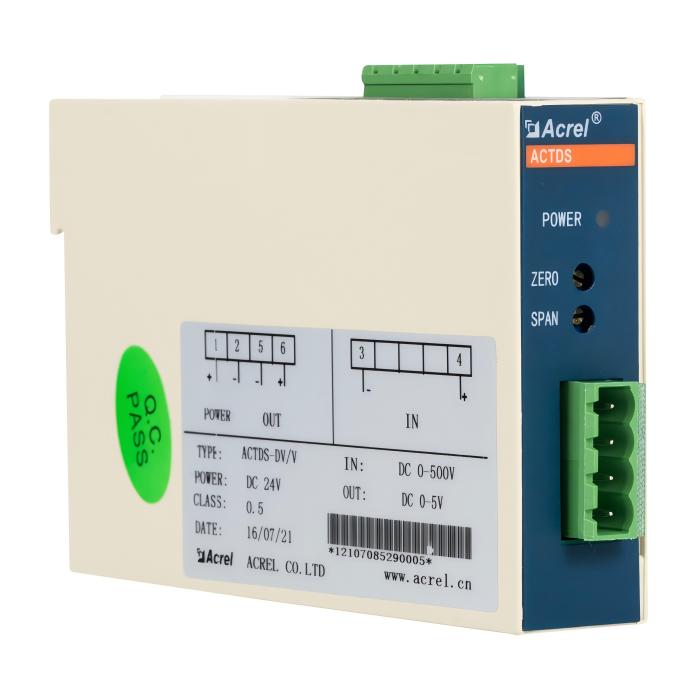

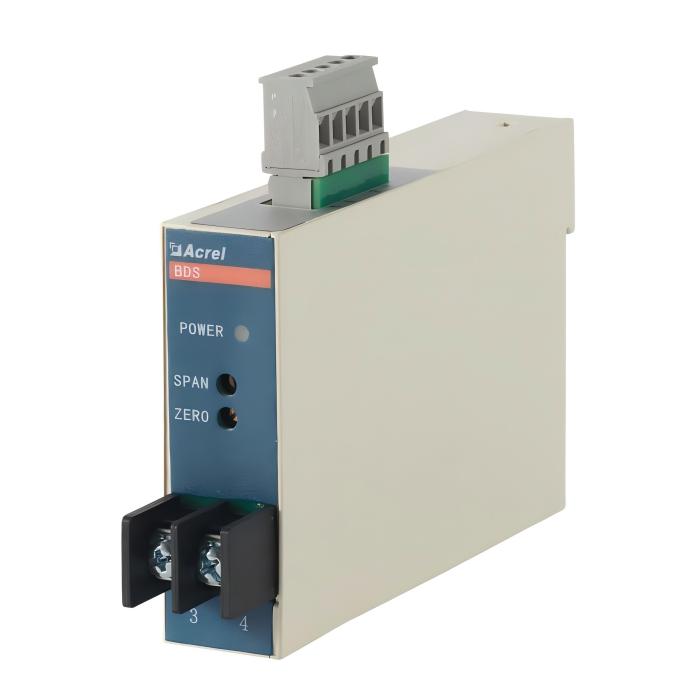

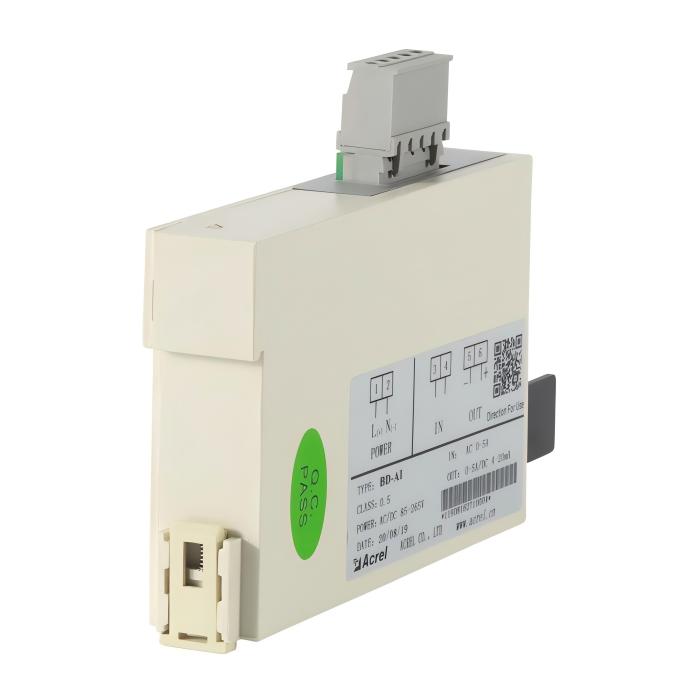

BD-DV Transductor de Voltaje DC con DC 4-20mA/0-10V
Características principales：
• Entrada nominal: AC 0-20mA,4-20mA; DC 0-10V, 0-75mV, 0-300V;
• Salida nominal: DC 0-5V/0-10V; DC 0-20mA/4-20mA;
• Fuente de alimentación: DC 24V, DC 100-350V, AC 85-265V;
• Precisión: Clase 0.5;
• Funciones adiciones: C-RS485; T-Verdadero valor válido(True-RMS);
• Aplicación: Emparejado con PLC para Automatización Industrial; Utilizado para medición;
• Estándar y certificado: CE;
- Detalles
- Parámetros
- Documentos
1. General：

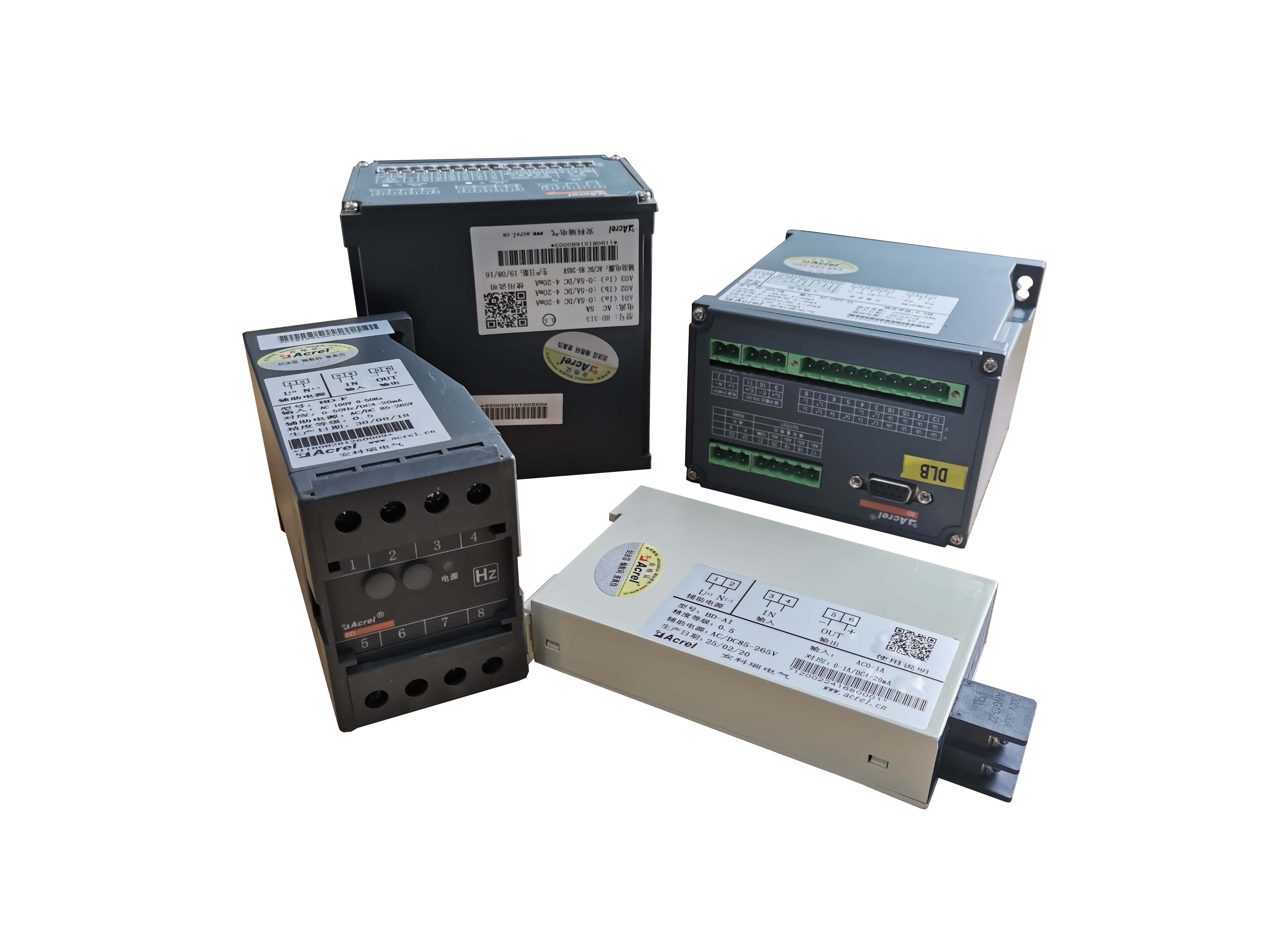

BD Transductor eléctrico puede aislar y transmitir parámetros eléctricos, como corriente, voltaje, frecuencia, potencia, factor de potencia, en una señal analógica o digital de DC lineal, y Se puede conectar con PLC, tarjeta de adquisición analógica, convertidor de frecuencia, medidor de potencia y medidor de energía eléctrica, y también admite todo tipo de equipos y sistemas de adquisición, como registradores de cantidad eléctrica y DCS, cubriendo casi todos los equipos de control industrial.
2. Tipos:
|
Tipo |
Medida |
Signal de entrada |
Signal de salida |
Fuente de alimentacion |
|
BD-DV |
DC Voltaje |
AC 0-20mA, 4-20mA; DC 0-10V, 0-75mV, 0-300V |
DC 0-20mA/4-20mA; DC 0-5V/0-10V; |
DC 24V; DC 100-350V; AC 85-265V |
|
BD-DV2 |
2 Canales de DC Voltaje |
|||
|
BD-AV |
AC Voltaje |
AC 0-1A/0-5A; AC 0-120V, 0-300V, 0-500V |
DC 24V/48V; DC 100-350V; AC 85-265V |
|
|
BD-AV2 |
2 Canales de AC Voltaje |

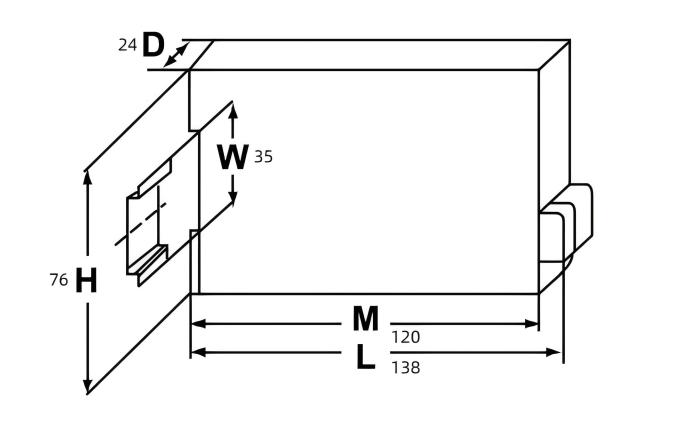

3. Dimensión:
4. Alambrado:

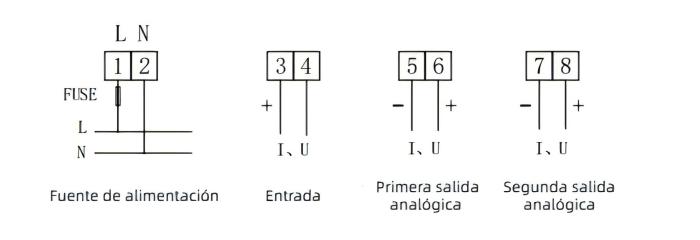

Terminales de BD-DV:

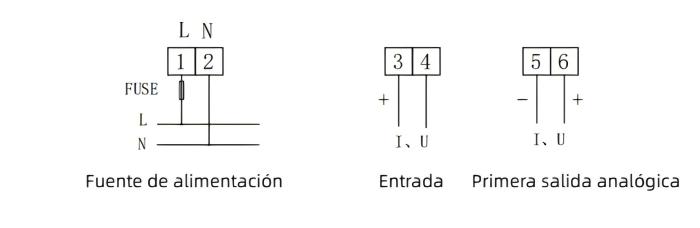

Terminales de BD-AV:
