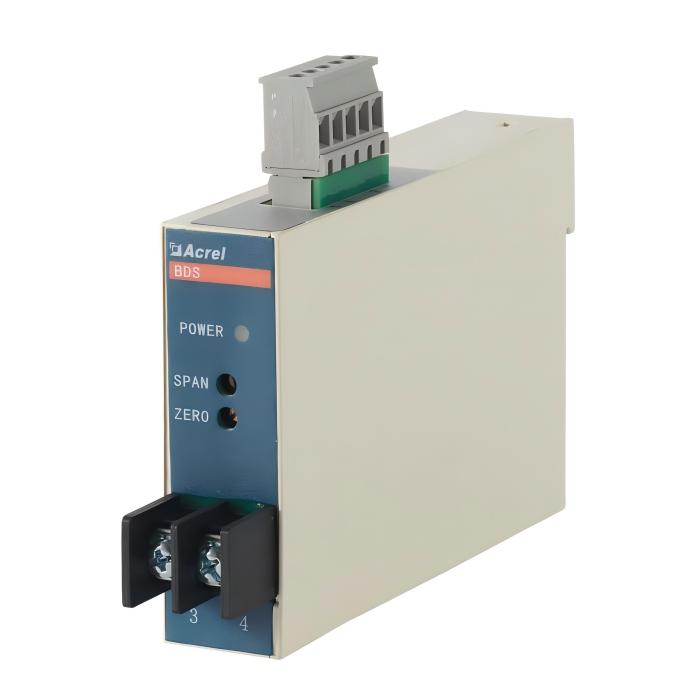

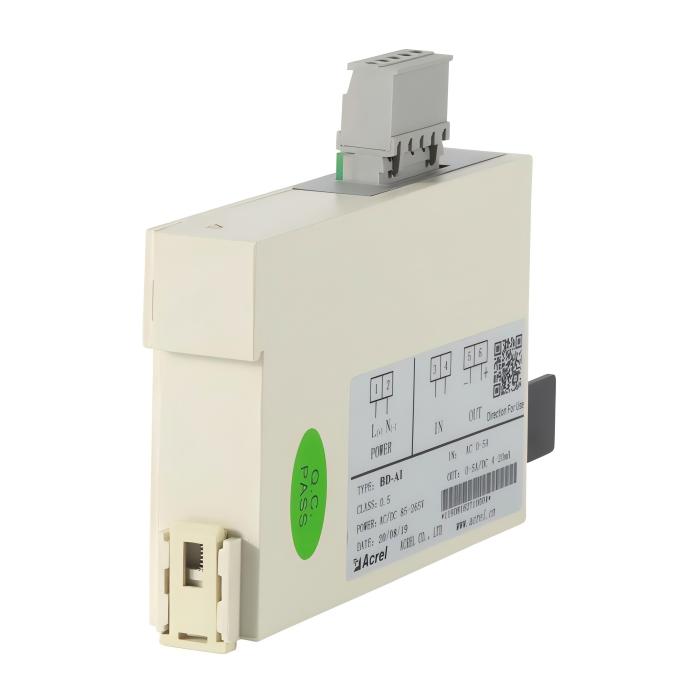

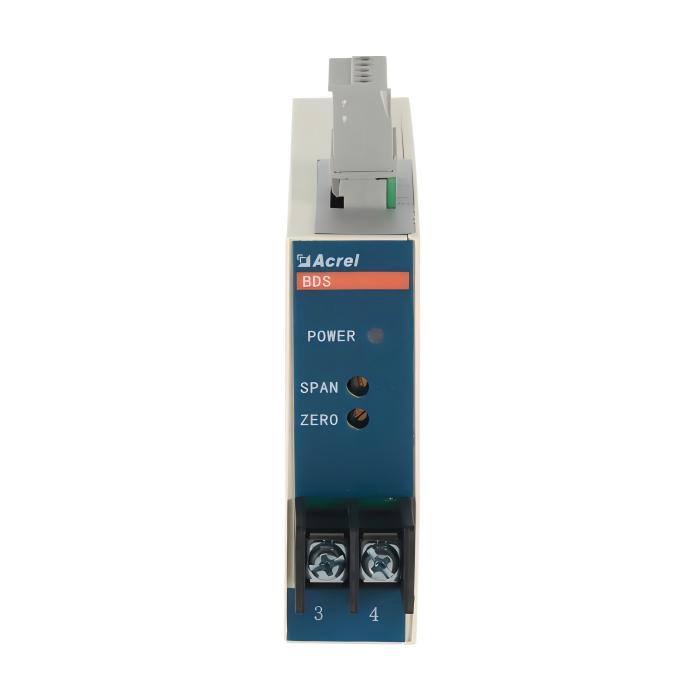

BD-AI Transductor de Corriente Monofásica y Trifásica
Características principales：
• Entrada nominal: AC 0-1A, 0-5A;
• Salida nominal: DC 0-5V / 4-20mA;
• Fuente de alimentación: DC 24V/48V, DC 100-350V, AC 85-265V;
• Precisión: Clase 0.5;
• Funciones adiciones: C-RS485; T-Verdadero valor válido(True-RMS);
• Aplicación: Emparejado con PLC para Automatización Industrial; Utilizado para medición;
• Estándar y certificado: CE;
- Detalles
- Parámetros
- Documentos
1. General：
BD Transductor eléctrico puede aislar y transmitir parámetros eléctricos, como corriente, voltaje, frecuencia, potencia, factor de potencia, en una señal analógica o digital de DC lineal, y se puede conectar con PLC, tarjeta de adquisición analógica, convertidor de frecuencia, medidor de potencia y medidor de energía eléctrica, y también admite todo tipo de equipos y sistemas de adquisición, como registradores de cantidad eléctrica y DCS, cubriendo casi todos los equipos de control industrial.
2. Tipos:
|
Tipo |
Medida |
Signal de entrada |
Signal de salida |
Fuente de alimentacion |
Alambrado |
|
BD-AI |
AC Corriente monofásica |
AC 0-1A/0-5A |
DC 0-20mA/4-20mA; DC 0-5V/0-10V; RS485 Modubus-rtu |
DC 24V/48V; DC 100-350V; AC 85-265V |
1 fase 2 hilos |
|
BD-AI2 |
AC Corriente monofásica |
AC 0-1A/0-5A |
DC 0-20mA/4-20mA; DC 0-5V/0-10V |
DC 24V/48V; DC 100-350V; AC 85-265V |
1 fase 2 hilos |
|
BD-3I3 |
AC Corriente Trifásica |
AC 0-1A/0-5A |
DC 0-20mA/4-20mA; DC 0-5V/0-10V |
DC 24V/48V; DC 100-350V; AC 85-265V |
3 fase 3 hilos |
|
BD-DI |
DC Corriente |
DC 0-20mA/4-20mA |
DC 0-20mA/4-20mA; DC 0-5V/0-10V |
DC 24V/48V; DC 100-350V; AC 85-265V |
1 fase 2 hilos |

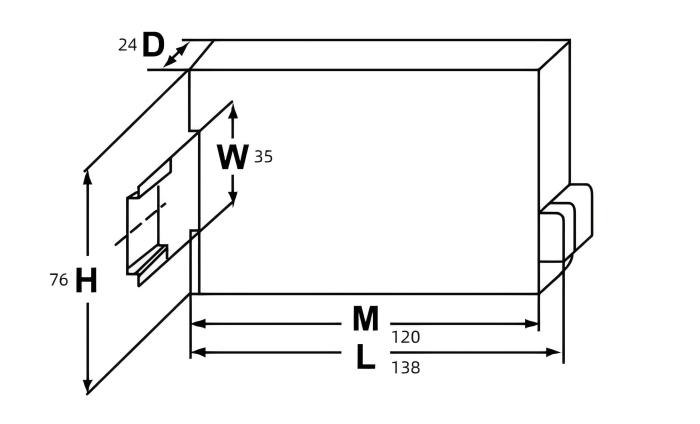

3. Dimensión:
4. Alambrado:

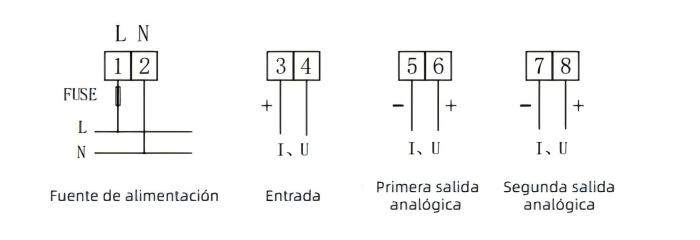

Terminales de BD-AI/AV:

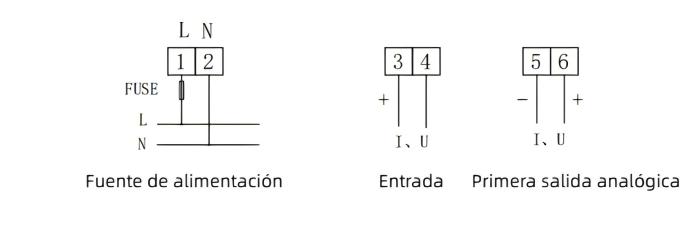

Terminales de BD-AI2:
